Ящики силові з рубильником типу ЯР, ЯРП, ЯПРП, ЯПРП
Ящики силові з рубильником типу ЯР і ЯПР призначені для нечастих (не більше ніж шість разів на годину) комутацій у колах напругою 380/220 В трифазного змінного струму частотою 50 Гц із глухо-заземленою нейтраллю.
Ящики силові з перемикачами типу ЯРП і ЯПРП призначені для нечастих ручних перемикань кіл напругою 380/220 В трифазного змінного струму частотою 50 Гц із глухо-заземленою нейтраллю (основного і резервного вводів).
Ящики ЯРП і ЯПРП здійснюють також захист ліній, що відходять, від перевантажень і струмів короткого замикання.
Ящики призначені для встановлення на вертикальній площині.
Номінальний режим роботи – тривалий.
Ступінь захисту за ДСТУ EN 60529:2018:
- при відкритих дверях – IP00;
- при закритих дверях – IP21 і IP54.
Кліматичне виконання У3 за ГОСТ 15150-69.
Ящики комплектуються: вступний апарат – рубильник серії ВР 32, рубильник-перемикач серії ВР32, запобіжниками на лініях, що відходять, ПН-2 або ППН.
Основні технічні характеристики

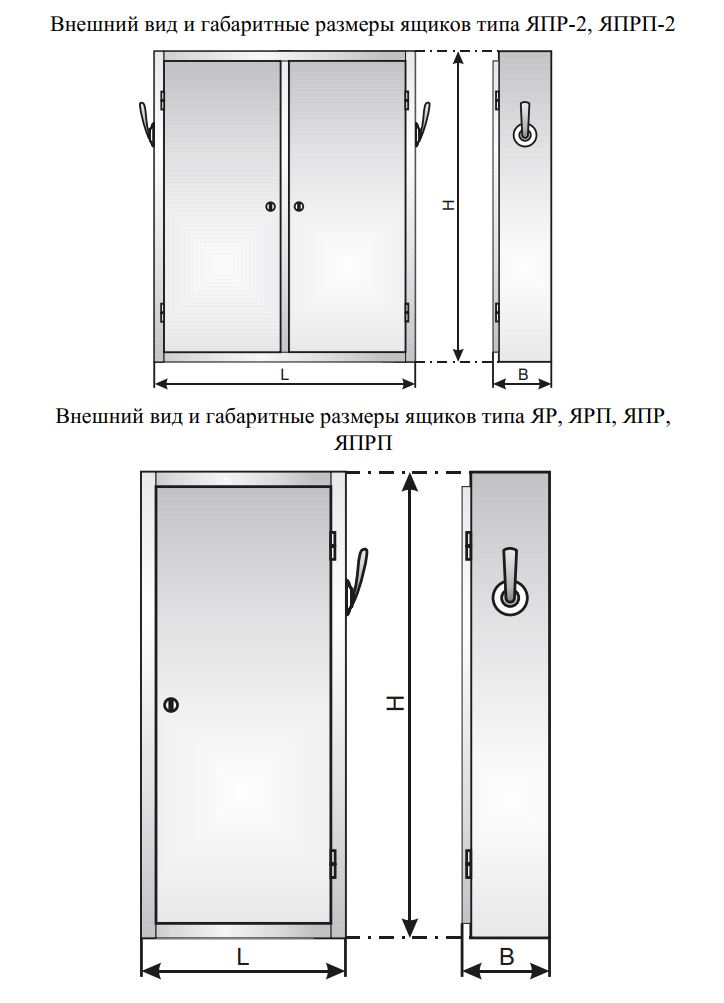

| Тип ящика | Ном. струм, А | Тип ввідного апарата | Тип запобіжника | Габарити, мм | ||
|---|---|---|---|---|---|---|
| H | L | B | ||||
| ЯР-100 | 100 | ВР 32-31 | 400 | 280 | 190 | |
| ЯР-250 | 250 | ВР 32-35 | 400 | 280 | 190 | |
| ЯР-400 | 400 | ВР 32-37 | 450 | 300 | 190 | |
| ЯР-630 | 630 | ВР 32-39 | 450 | 300 | 190 | |
| ЯПР-100 | 100 | ВР 32-31 перем. | 400 | 280 | 250 | |
| ЯПР-250 | 250 | ВР 32-35 перем. | 400 | 280 | 250 | |
| ЯПР-400 | 400 | ВР 32-37 перем. | 450 | 300 | 250 | |
| ЯПР-630 | 630 | ВР 32-39 перем. | 450 | 300 | 250 | |
| ЯРП-100 | 100 | ВР 32-31 | ПН-2-100 (ППН) | 450 | 280 | 190 |
| ЯРП-250 | 250 | ВР 32-35 | ПН-2-250 (ППН) | 600 | 300 | 190 |
| ЯРП-400 | 400 | ВР 32-37 | ПН-2-400 (ППН) | 900 | 400 | 250 |
| ЯРП-630 | 630 | ВР 32-39 | ПН-2-630 (ППН) | 1000 | 450 | 250 |
| ЯПРП-100 | 100 | ВР 32-31 перем. | ПН-2-100 (ППН) | 450 | 280 | 250 |
| ЯПРП-250 | 250 | ВР 32-35 перем. | ПН-2-250 (ППН) | 600 | 300 | 250 |
| ЯПРП-400 | 400 | ВР 32-36 перем. | ПН-2-400 (ППН) | 900 | 400 | 250 |
| ЯПРП-630 | 630 | ВР 32-39 перем. | ПН-2-630 (ППН) | 1000 | 450 | 250 |
| ЯПР-2-250 | 2х250 | 2хВР 32-35 перем. | 700 | 750 | 250 | |
| ЯПР-2-400 | 2х400 | 2хВР 32-37 перем. | 900 | 750 | 250 | |
| ЯПРП-2-250 | 2х250 | 2хВР 32-35 перем. | ПН-2-250 (ППН) | 700 | 750 | м |
| ЯПРП-2-400 | 2х400 | 2хВР 32-37 перем. | ПН-2-400 (ППН) | 900 | 750 | 250 |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ

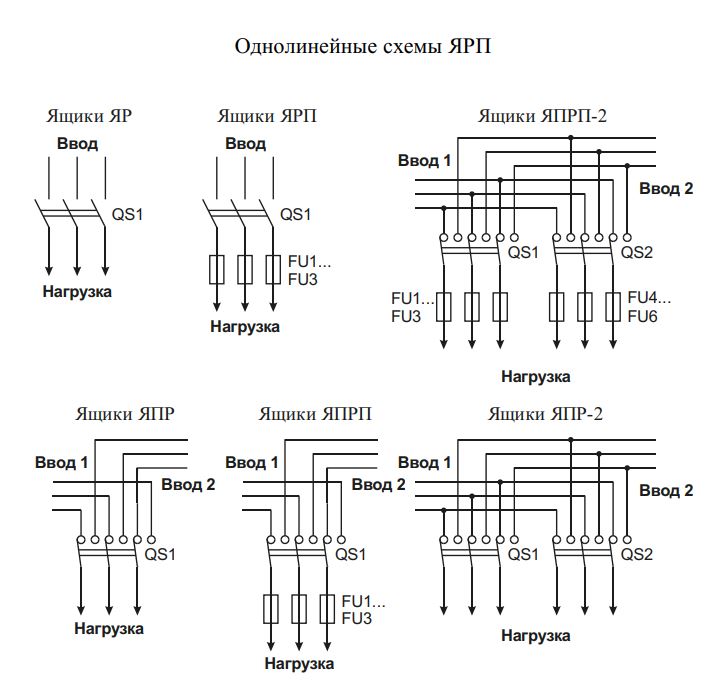

Головна відмінність — у функціях рубильника та наявності запобіжників: - ЯР (Ящик з Рубильником): Тільки вимикає/вмикає напругу. Без запобіжників. - ЯРП (Ящик з Рубильником та Запобіжниками): Найпопулярніший тип. Дозволяє вмикати напругу та захищає лінію від коротких замикань (плавкі вставки). - ЯПР (Ящик Перекидний): Має перекидний рубильник на два вводи (I-0-II). Використовується для перемикання між основною мережею та генератором. - ЯПРП: Те саме, що й ЯПР (перемикання вводів), але додатково оснащений запобіжниками для захисту.
Це обладнання незамінне для організації резервного живлення. Воно дозволяє безпечно перемикати споживача між двома джерелами живлення (наприклад, "Мережа" — "Генератор"). Конструкція рубильника механічно унеможливлює одночасне включення обох джерел, що запобігає зустрічному короткому замиканню.
