ПСН-1100
Панелі власних потреб змінного струму серії ПСН-1100 призначені для введення і розподілу електричної енергії змінного струму частотою 50 Гц і напругою 380 В від силового трансформатора власних потреб потужністю до 1000 кВА.
Панелі застосовуються для комплектування щитів власних потреб на електростанціях, підстанціях, і енергетичних об’єктах напругою до 750 кВ.
Панелі ПСН-1100 класифікуються за призначенням на:
- вступні;
- секційні;
- розподільні.
Кліматичне виконання – УХЛ4 за ГОСТ 15150.
Панелі ПСН-1100 відповідають вимогам ТУ У 27.1-40132794-003:2016.
Панелі ПСН-1100 за конструкцією являють собою відкриті панелі каркасного типу з двостороннім обслуговуванням. Двері навішуються як з фасадного, так і з тильного боків панелі. Бічні стінки встановлюються тільки по торцях щита.
Комутаційно-захисну апаратуру встановлюють усередині панелі на рейках, а вимірювальні прилади, апаратуру керування та сигналізації монтують на фасадних дверях.
Структура умовного позначення
Основні технічні характеристики
| Назва параметра | Значення |
|---|---|
| Рід струму | змінний |
| Номінальна напруга, В | 380 |
| Частота, Гц | 50 |
| Номінальний струм збірних шин, А | 630, 1000, 1600 |
| Вид обслуговування | двостороннє |
| Ток термічної стійкості ошиновки протягом 3с, кА | 20 |
| Ступінь захисту за ДСТУ EN 60529 2018: – з фасаду – щита |
IP 20 IP 00 |
| Номінальна напруга допоміжних кіл, В | 220 змінного струму (частково) 200 постійного струму (в основному) |
| Габаритні розміри, мм: – висота -ширина -глибина |
2200 600, 800, 1000 600, 800 |
| Максимальна маса, кг | 300 |

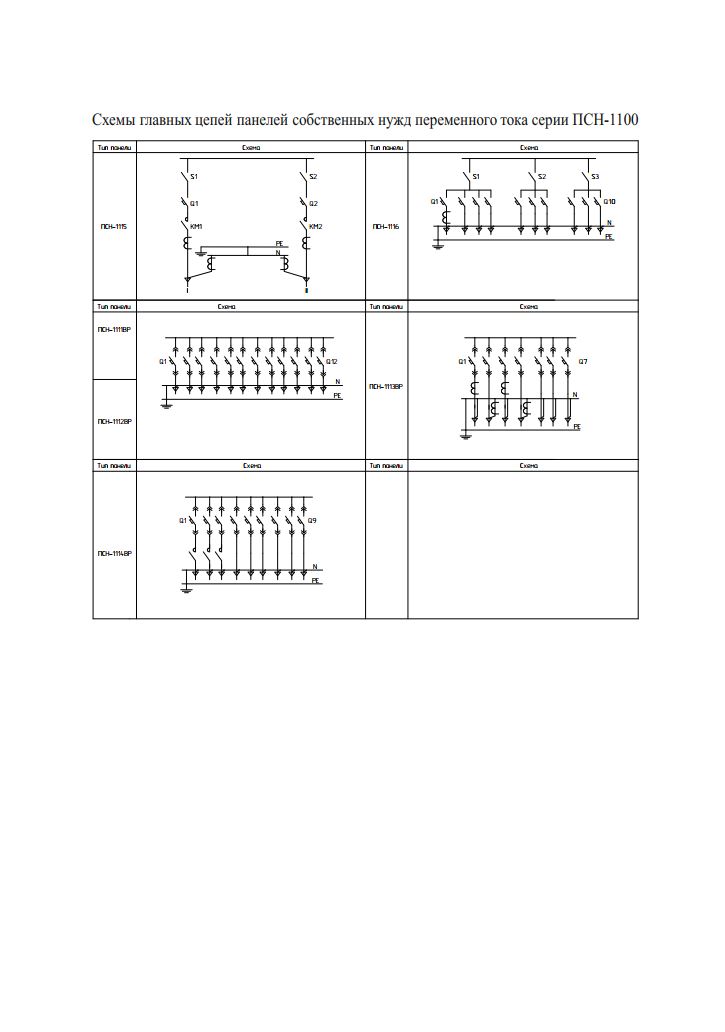

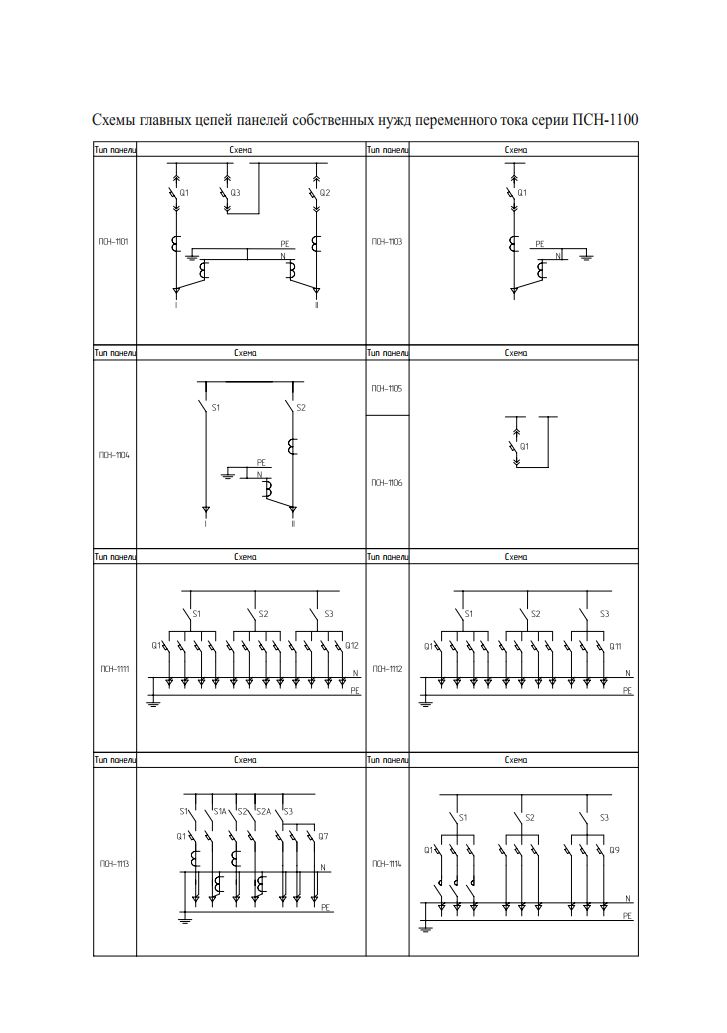

Типовиконання панелей власних потреб змінного струму серії ПСН-1100
| Тип панелі | Номінальний струм, А | Призначення |
|---|---|---|
| ПСН-1101 | 630 | Введення та секційний зв’язок двох трансформаторів потужністю до 250 кВА |
| ПСН-1102 | 1000 | Введення трансформатора неявного резерву потужністю 400, 630 кВА |
| ПСН-1103 | 1600 | Введення трансформатора неявного резерву потужністю 1000 кВА |
| ПСН-1104 | 1600 | Введення трансформатора явного резерву потужністю 630, 1000 кВА |
| ПСН-1105 | 1000 | Секційний зв’язок неявного резерву трансформаторів потужністю 400, 630, 1000 кВА |
| ПСН-1106 | 1600 | Секційний зв’язок явного резерву трансформаторів потужністю 630, 1000 кВА |
| ПСН-1111 | 100 | Відхідні лінії |
| ПСН-1111ВР | ||
| ПСН-1112 | 200 | |
| ПСН-1112ВР | ||
| ПСН-1113 | 630 | |
| ПСН-1113ВР | ||
| ПСН-1114 | 100 | Лінії обігріву з пускачами |
| ПСН-1114ВР | ||
| ПСН-1115 | 630 | Лінія обігріву з контракторами |
| ПСН-1116 | 100 | Лінія господарських потреб ПС |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
ПСН-1100 (Пункт Секціонування Наглядовий) призначений для автоматичного секціонування повітряних ліній 6-10 кВ. Його головна мета — підвищити надійність мережі. У разі аварії він відключає лише пошкоджену ділянку, залишаючи решту споживачів зі світлом. Це дозволяє енергокомпаніям уникати штрафів за недовідпущену електроенергію та покращувати показники надійності SAIDI/SAIFI.
ПКО (Пункт Комерційного Обліку) лише рахує електроенергію і не може самостійно ліквідувати аварію. ПСН-1100 — це пристрій "2 в 1": він поєднує функції високовольтного захисту (як реклоузер) і, за потреби, функції комерційного обліку (якщо укомплектований лічильником). Тобто він і захищає, і рахує.
Так, це стандартна функція. ПСН-1100 ідеально підходить для кільцевих схем електропостачання. Він може автоматично визначати напрямок потужності та вибирати відповідні налаштування захисту. Це актуально, якщо лінія може живитися з двох різних підстанцій.
Інші обладнання нашої компанії
Загальнопідстанційні пункти управління (ОПУ)
- Вартість:ціна 1 одиниці від 400 000 - 3 000 000 грн

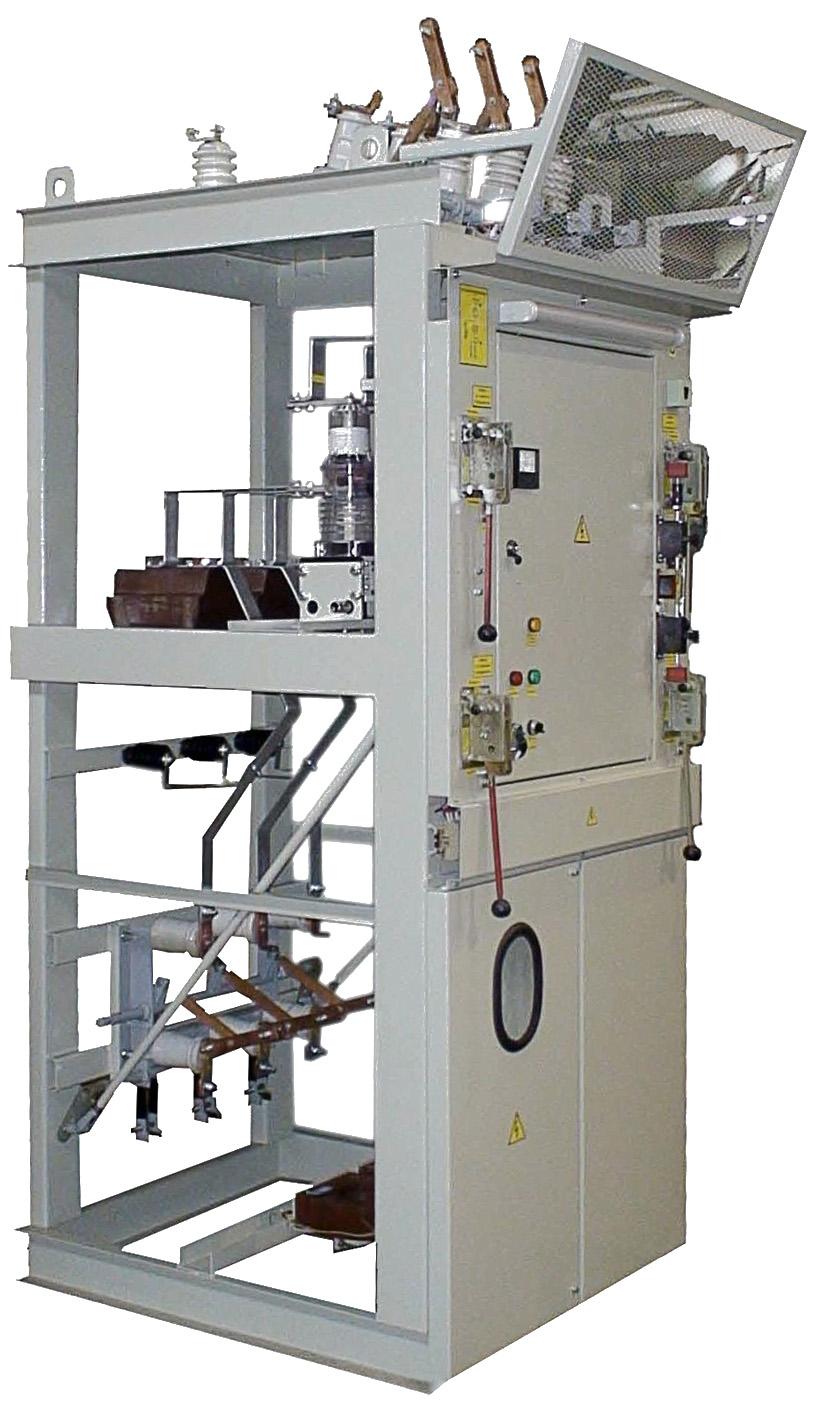

Комірки збірні одностороннього обслуговування типу КСО-Е
- Вартість:ціна 1 одиниці від 40 000 - 600 000 грн

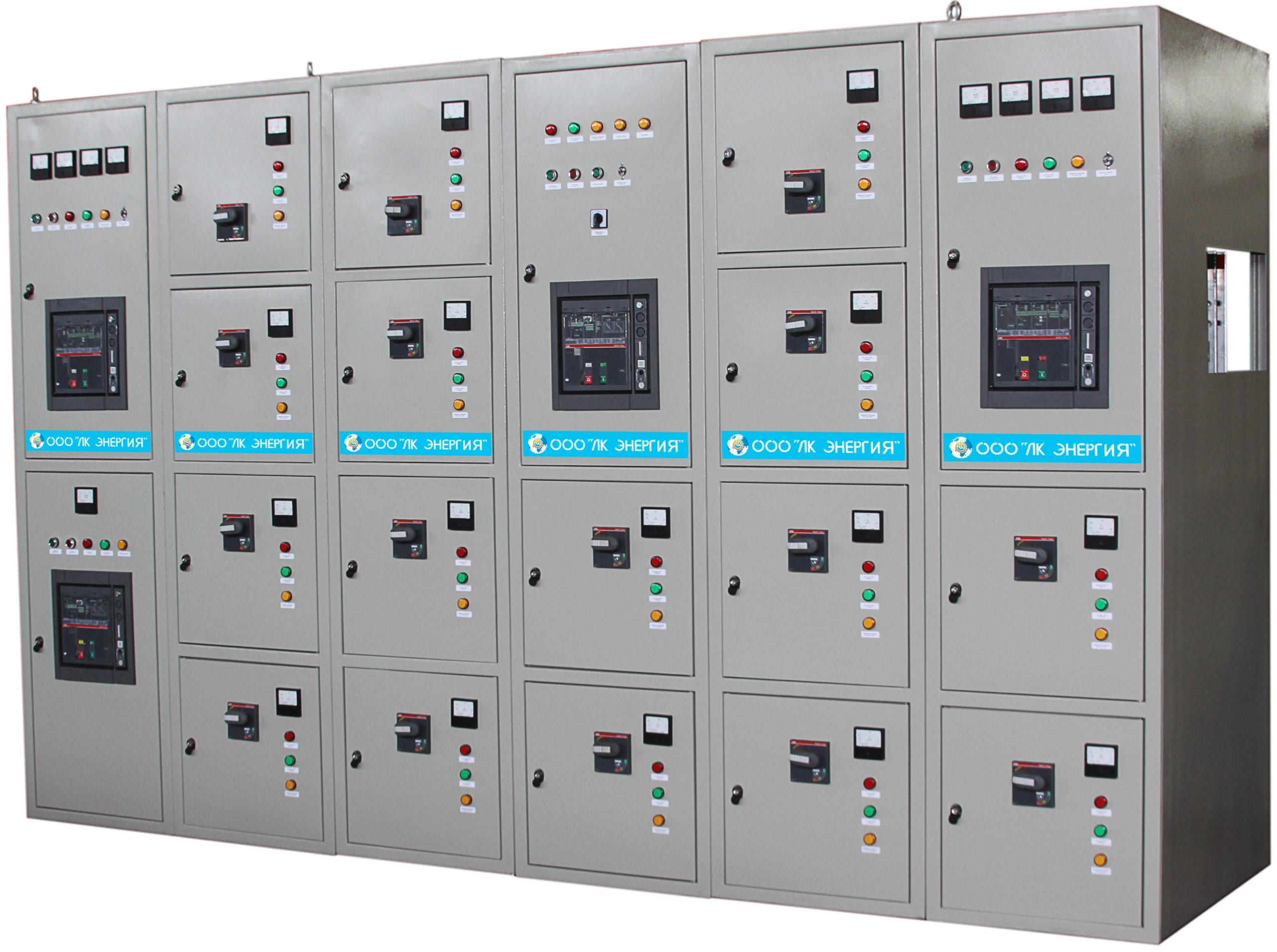

Розподільчий пристрій низької напруги до 5000А
- Вартість:ціна 1 одиниці від 1 000 000 - 5 000 000 грн

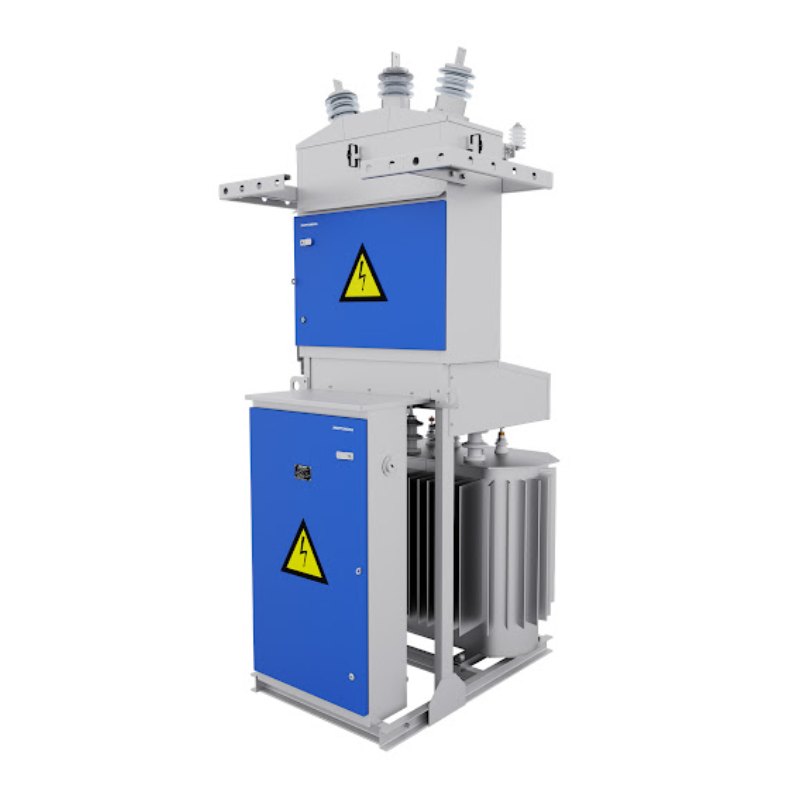

Комплектні трансформаторні підстанції щоглові (КТПМ)
- Вартість:ціна 1 одиниці від 250 000 - 900 000 грн

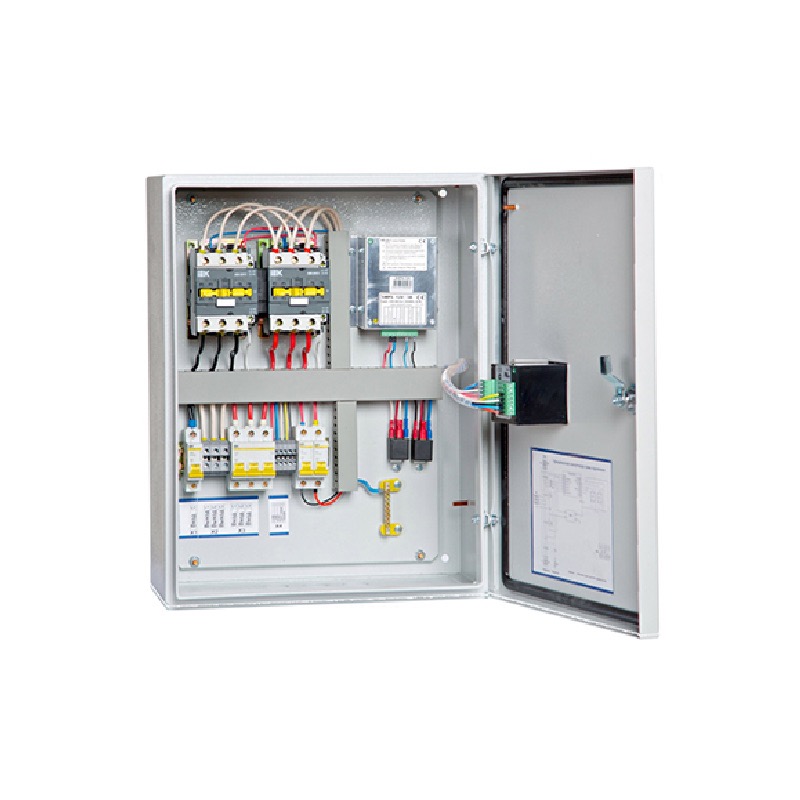

Шафа автоматичного введення резерву (АВР)
- Вартість:ціна 1 одиниці від 25 000 - 500 000 грн

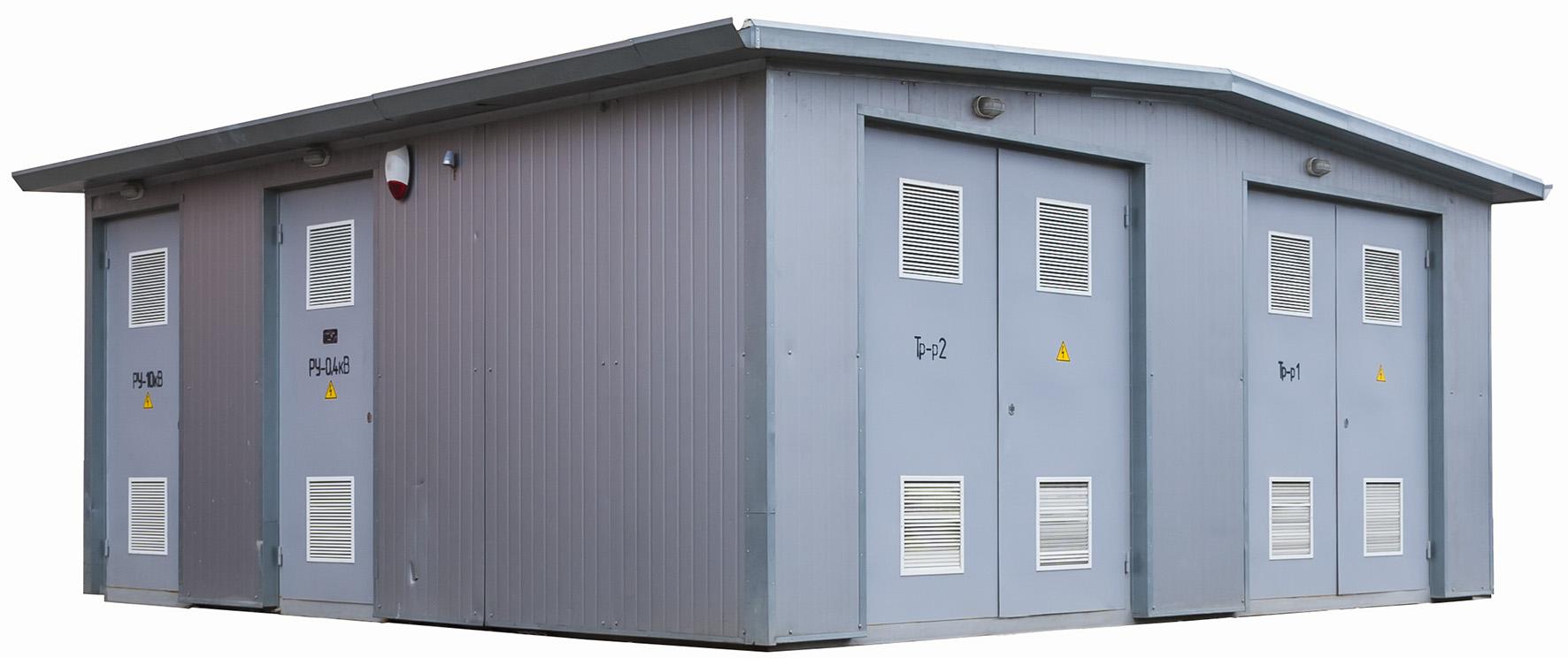

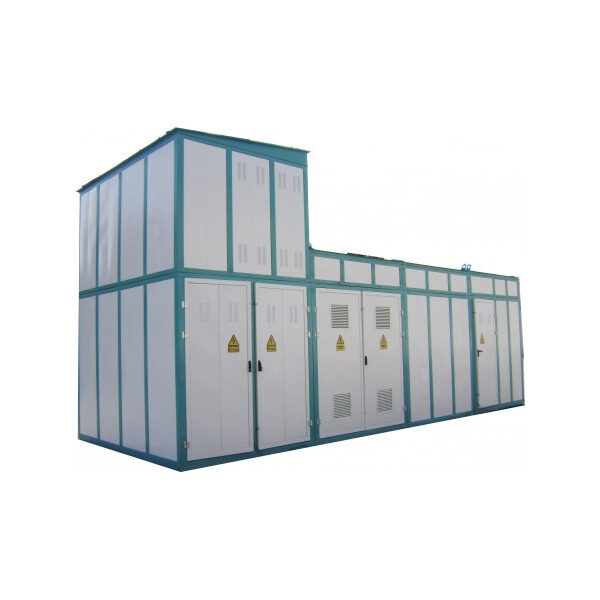

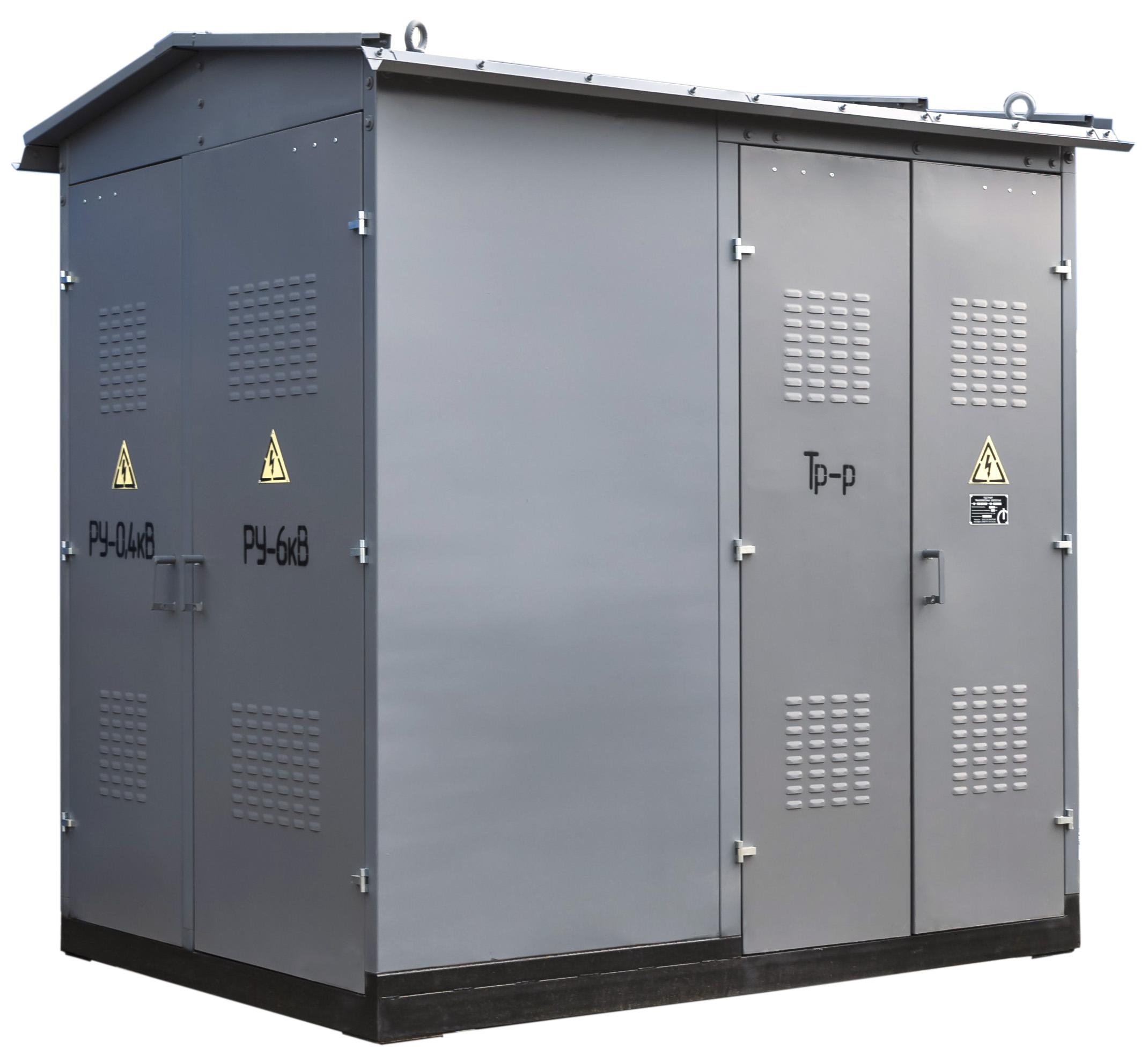

Підстанції комплектні трансформаторні блокові на напругу 10(6)/0,4 кВ, 35/10(6) кВ
- Вартість:ціна 1 одиниці від 400 000 - 10 000 000 грн
Панелі розподільних щитів типу ЩО 90 на струми до 4000А
- Вартість:від 11 000 - 800 000 грн

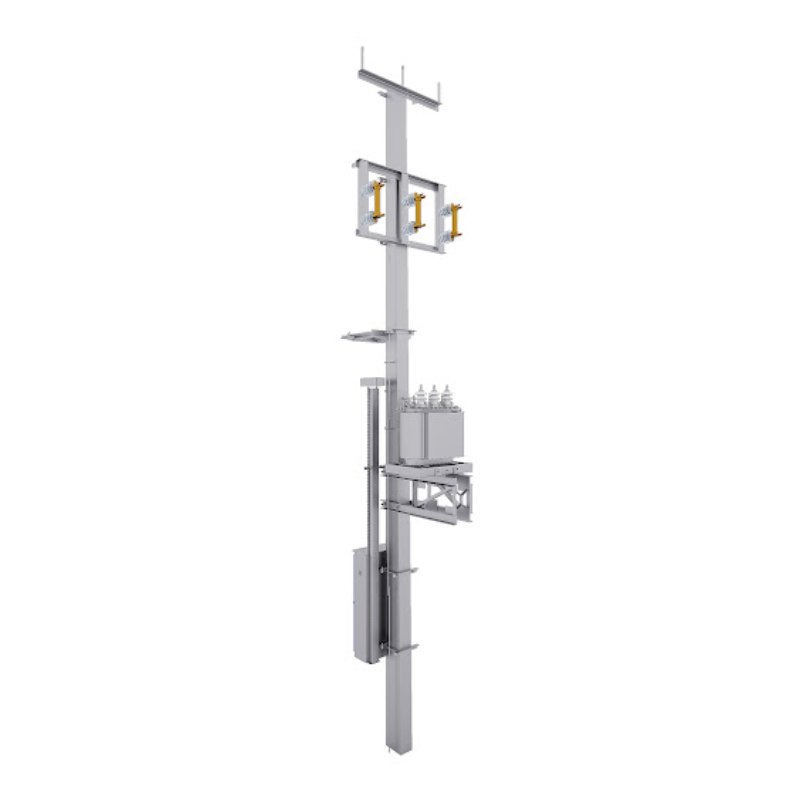

Трансформаторні підстанції стовпового типу (СТП)
- Вартість:ціна 1 одиниці від 100 000 - 300 000 грн

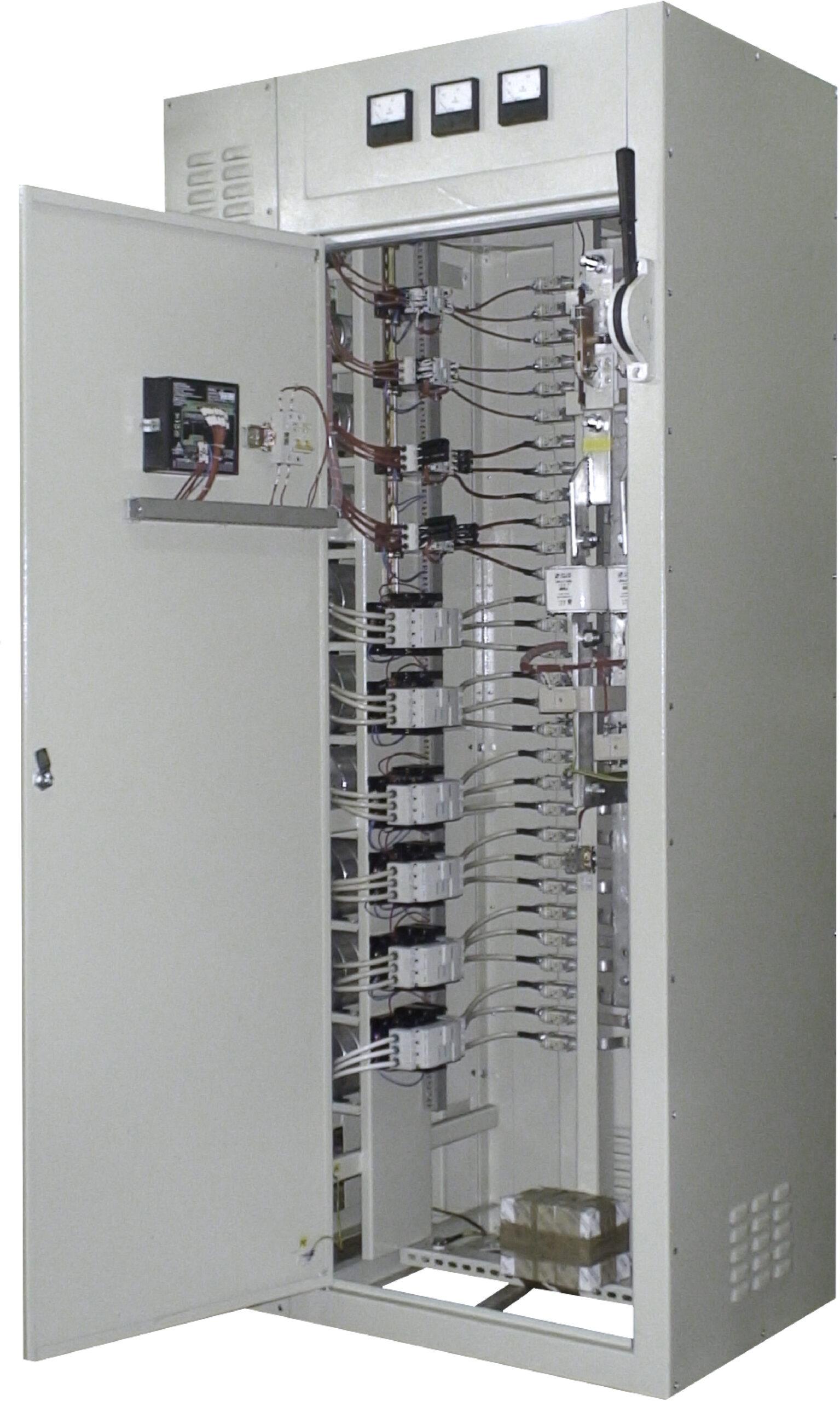

Установки компенсації реактивної потужності (УКМ)
- Вартість:ціна 1 одиниці від 20 000 - 1 000 000 грн

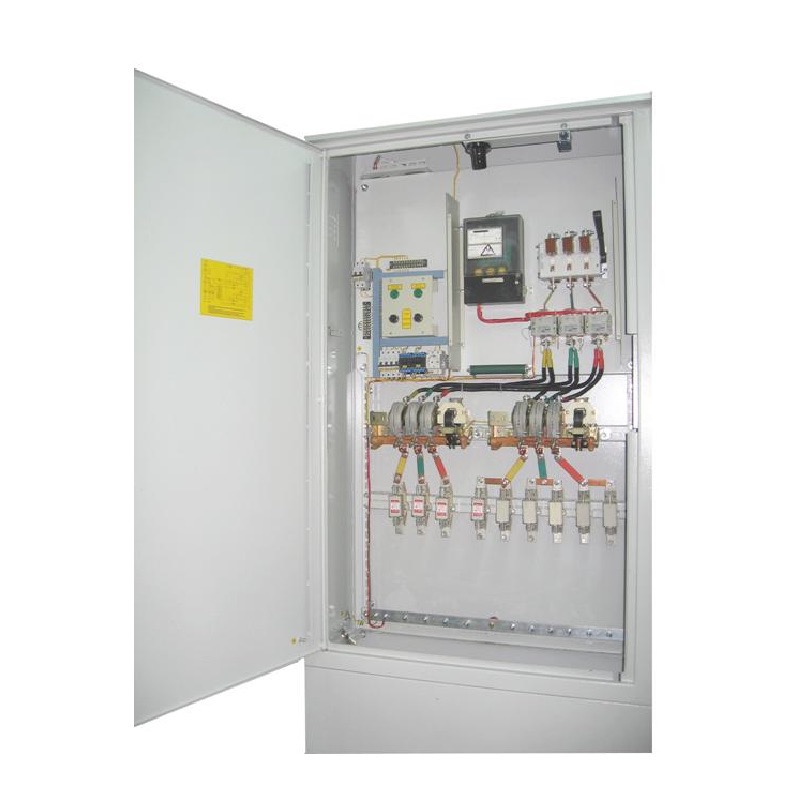

Шафи керування зовнішнім вуличним освітленням І-710 (УНО)
