ВРП на напругу 35 кВ

ВРП на напругу 35 кВ складається з таких елементів:

• уніфікованих блоків;
• жорстких і гнучких перемичок і відпайок;
• кабельних конструкцій.

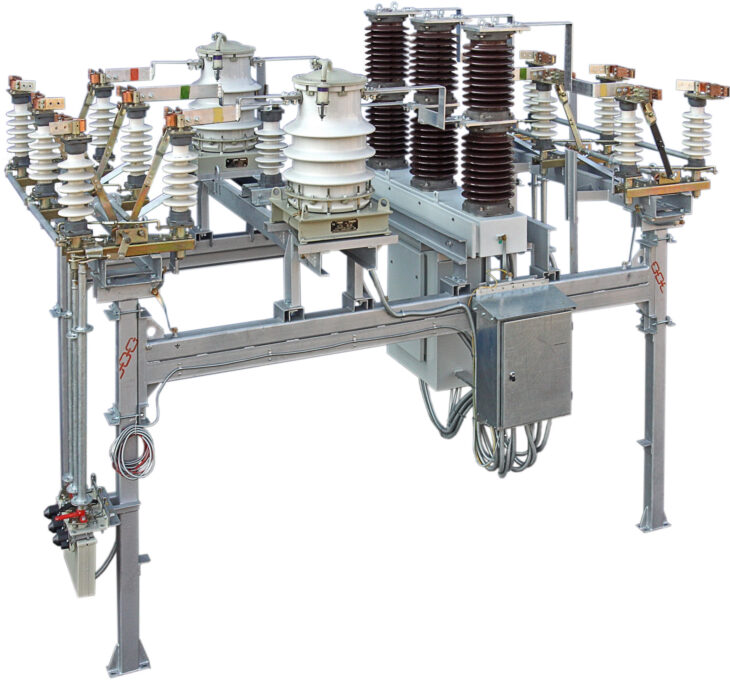

ВРП виконується з уніфікованих транспортабельних блоків заводського виготовлення, що складаються з металевого несучого каркаса зі змонтованим на ньому високовольтним устаткуванням та елементами допоміжних кіл.

Шляхом поєднання відповідних блоків утворюється будь-яке виконання ВРП-35.

Залежно від наявності високовольтних апаратів у блоці ВРП застосовуються різні схеми допоміжних кіл.

Релейна апаратура в блоці ВРП не встановлюється.

Структура умовного позначення

Основні технічні характеристики

Кліматичне виконання і категорія розміщення блоків у частині впливу кліматичних чинників зовнішнього середовища відповідають виконанню У і УХЛ категорії 1, тип атмосфери II за ГОСТ 15150, ГОСТ 15543.1, при цьому:

• для виконання У1 температура навколишнього повітря не нижче мінус 45 С;
• для виконання УХЛ1 температура навколишнього повітря не нижче мінус 60 С;
• верхнє значення температури навколишнього повітря не вище плюс 40 С, для виконань У і УХЛ1.

Висота встановлення блоків над рівнем моря до 1000 м.

Максимальний швидкісний нормативний напір вітру 12 Н/м (600 Па) на висоті до 10 м від поверхні землі за повторюваності 1 раз на 10 років.

Товщина стінки ожеледиці на висоті 10 м над поверхнею землі не більше 30 мм за повторюваності 1 раз на 10 років.

Навколишнє середовище невибухонебезпечне, не містить струмопровідного пилу, агресивних газів і парів, що руйнують метал та ізоляцію.

Тип атмосфери II за ГОСТ 15150.

За впливом механічних факторів зовнішнього середовища блоки відповідають групі умов експлуатації М1 за ГОСТ 17516.1.

Сейсмічна стійкість блоків до 9 балів за шкалою MSK-64 на рівні 0 – 10 м.

Елементи блоків щодо нагрівання під час тривалої роботи в нормальному режимі за номінального струму задовольняють вимогам ГОСТ 8024 і ДСТУ IEC 61238-1-3:2019.

Усі блоки мають пристосування для транспортування і переміщення їх вантажопідйомними механізмами.

Блоки мають достатню механічну міцність, що забезпечує нормальні умови роботи і транспортування без деформацій або пошкодження, які перешкоджають їх нормальній роботі.

Категорія зовнішньої ізоляції електрообладнання блоків – I, II і II* ступенів забруднення ізоляції за СОУ-Н МЕВ 40.1-00013741:2014.

Електрична міцність ізоляції головних і допоміжних кіл блоків відповідає вимогам ГОСТ 1516.3.

Ошиновка ВРП виконується трубами алюмінієвого сплаву 19150 СТ1-2-70 за ГОСТ 18482, ГОСТ 18475, розташованими в один або два яруси, і сталеалюмінієвим проводом.

Показники надійності:

• термін служби блоків до першого середнього ремонту – не менше 6 років;
• термін служби блоків до списання – не менше 30 років (за умови заміни комплектувальної апаратури, термін служби якої менше 30 років).

ВРП на напругу 35 кВ відповідають вимогам ТУ У 27.1-40132794-004:2017.
