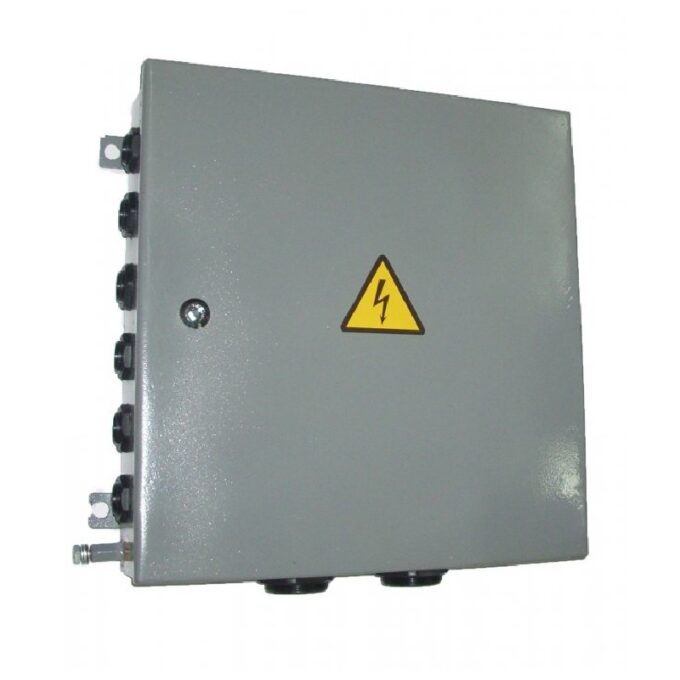

Коробки затискачів
Коробки затискачів призначені для з’єднання і розгалуження жил контрольних кабелів перетином від 0,5 мм2 до 4 мм2 в електричних колах напругою до 600 В. Тип з’єднання – гвинтові клеми.
Введення кабелів здійснюється відкрито без труб (металорукавів) через сальники, встановлені знизу, зверху або збоку коробки.
Примітка – За необхідності, споживач додатково погоджує з виробником типи сальників, виходячи зі способу монтажу електричної проводки.
Варіанти виконання:
- кліматичне виконання У, категорія розміщення 2 за ГОСТ 15150;
- кліматичне виконання УХЛ, категорія розміщення 3 за ГОСТ 15150;
- кліматичне виконання Т, категорія розміщення 3 за ГОСТ 15150;
- ступінь захисту IP54 за ДСТУ EN 60529:2018
Коробка затискачів відповідають Т3 ТУ У 27.1-40132795-003:2016.
Основні технічні характеристики

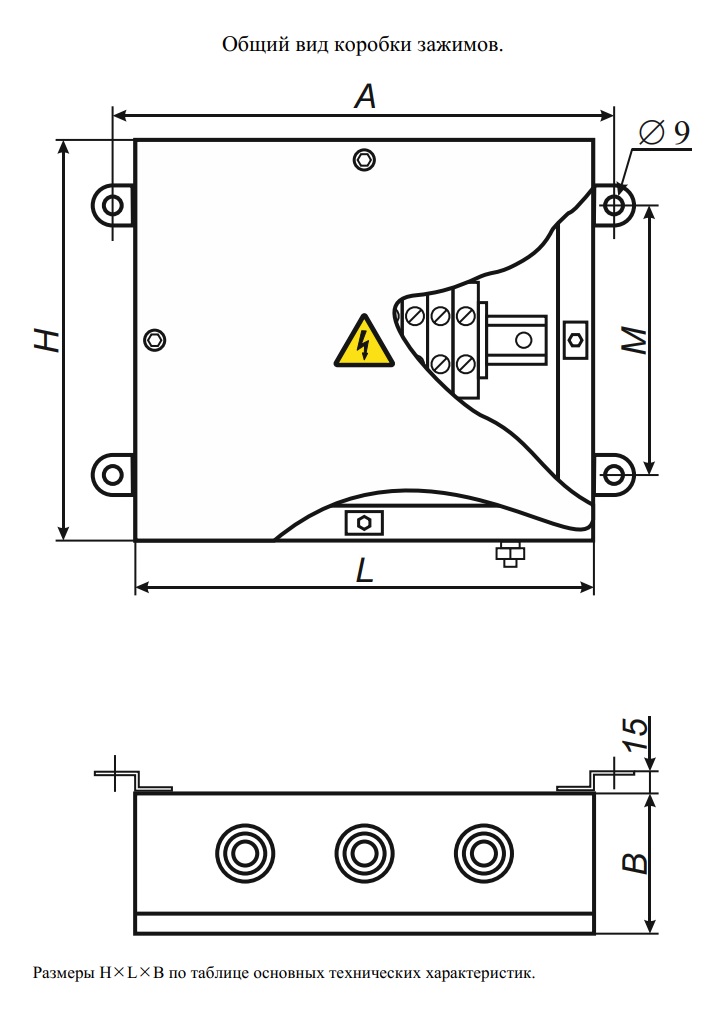

| Код основного розміру оболонки та умовне найменування | Номінальний струм, А | Перетин приєднуваних жил проводів, мм2 | Монтажний розмір А?М, мм | Сальник для ущільнення кабелю із зовнішнім діаметром, мм (кількість сальників) | Кількість затискачів (клем), штук |
|---|---|---|---|---|---|
| 618 КЗ 8-4 | 30 | 4 | 230?120 | 13; 18 (1 шт.) 9; 14 (2 шт.) |
8 |
| 618 КЗ 12-4 | 30 | 4 | 230?120 | 13; 18 (1 шт.) 9; 14 (3 шт.) |
12 |
| 618 КЗ 16-4 | 30 | 4 | 230?120 | 13; 18 (1 шт.) 9; 14 (3 шт.) |
16 |
| 616 КЗ 24-4 | 30 | 4 | 230?120 | 13; 18 (3 шт.) 9; 14 (3 шт.) |
24 |
| 616 КЗ 32-4 | 30 | 4 | 230?120 | 15; 25 (1 шт.) 13; 18 (2 шт.) 9; 14 (4 шт.) |
32 |
| 608 КЗ 48-4 | 30 | 4 | 270?240 | 15; 25 (2 шт.) 13; 18 (2 шт.) 9; 14 (4 шт.) |
48 |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
Коробки затискачів призначені для з'єднання та розгалуження вторинних і силових електричних кіл. Вони служать "комутаційним вузлом", де кабелі від датчиків, приводів вимикачів або систем автоматики з'єднуються з кабелями, що йдуть до диспетчерського пульта.
Звичайна монтажна коробка часто продається порожньою. Промислова коробка затискачів (типу КЗН, КК, У-615) постачається в зборі: всередині вже встановлені клемні колодки (набірні затискачі) на DIN-рейці або карболитовій основі, а також змонтовані кабельні вводи (сальники). Це готовий виріб: "прикрутив — підключив".
Це класичні металеві коробки для промисловості. Їх встановлюють на електростанціях, у цехах заводів, на конвеєрних лініях та відкритих розподільчих пристроях (ВРП) для з'єднання контрольних кабелів. Вони міцні, не бояться ударів і вібрації.
