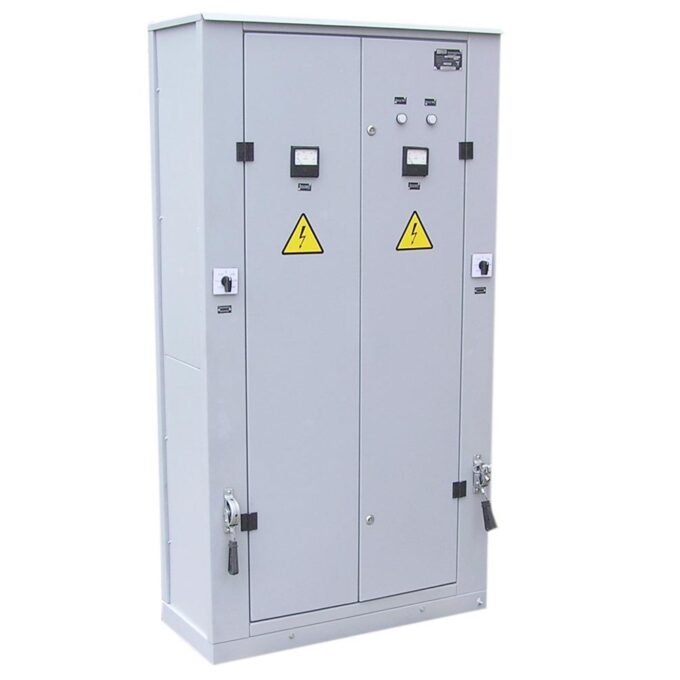

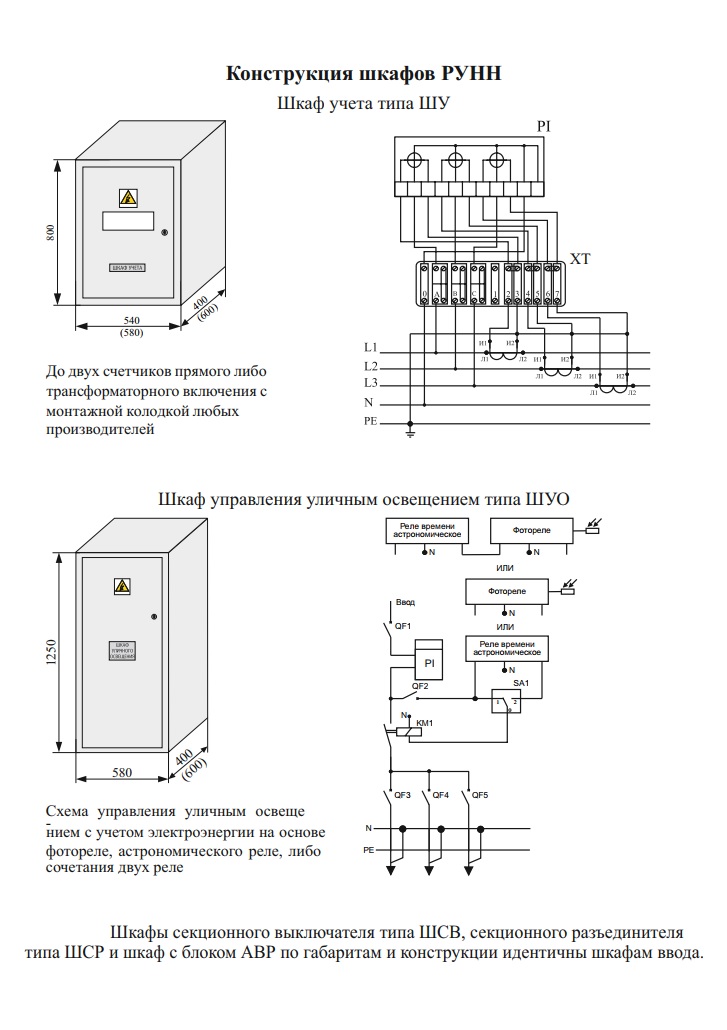

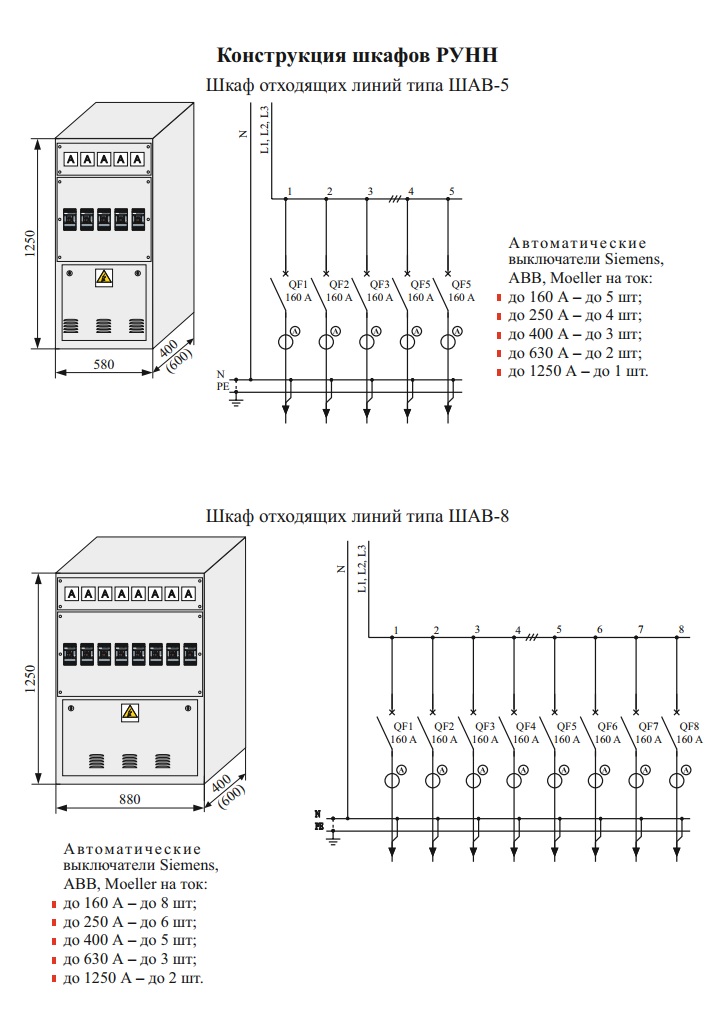

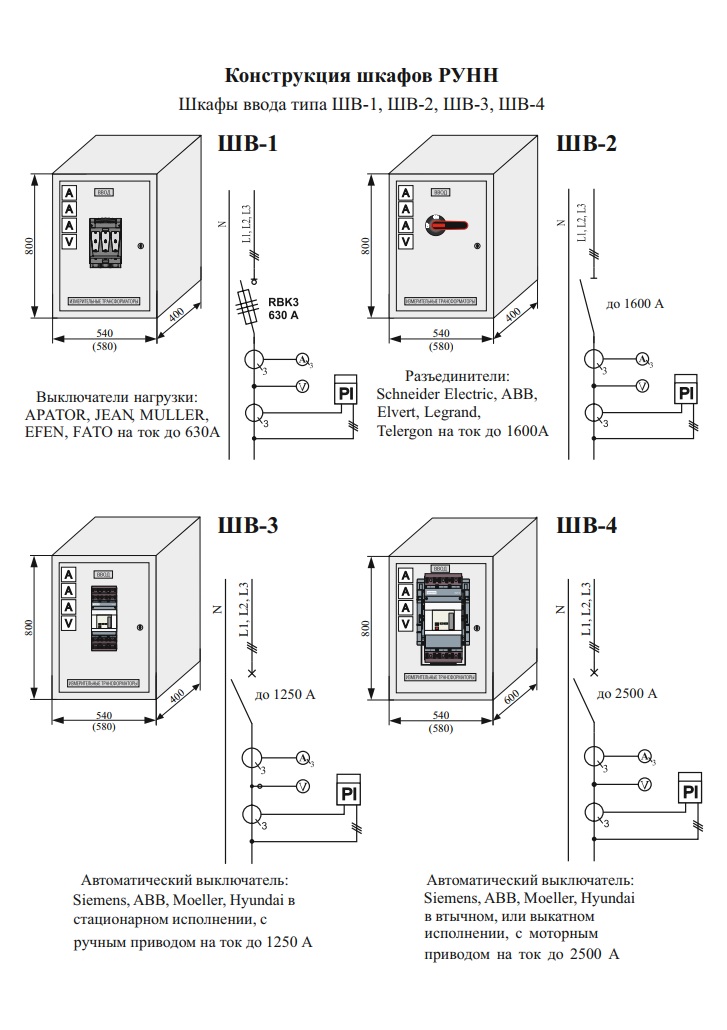

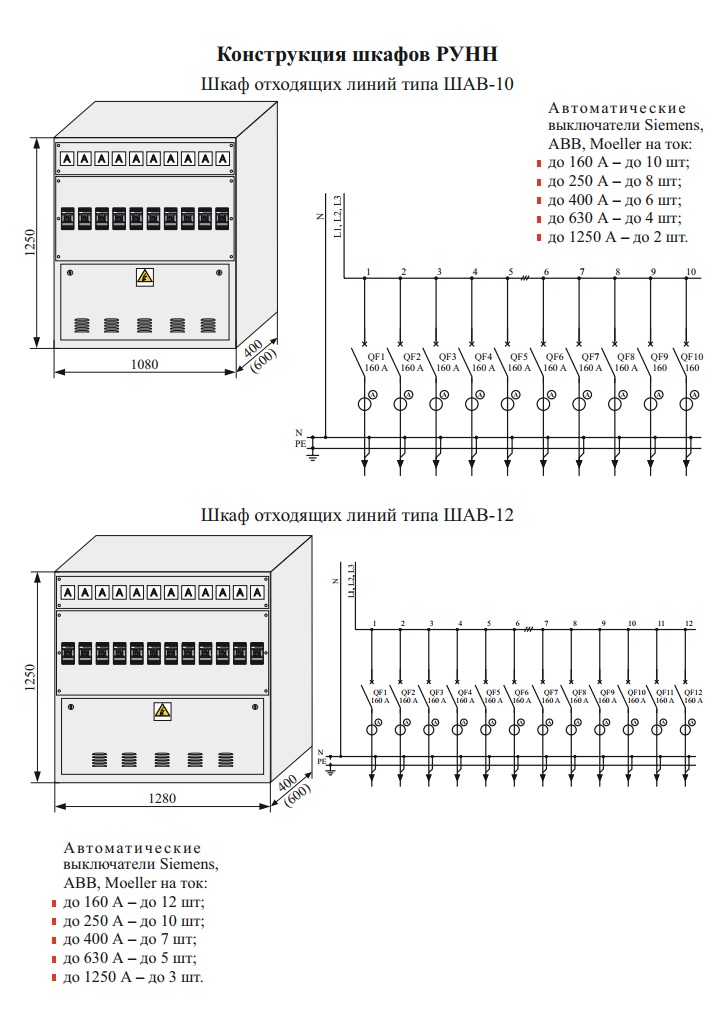

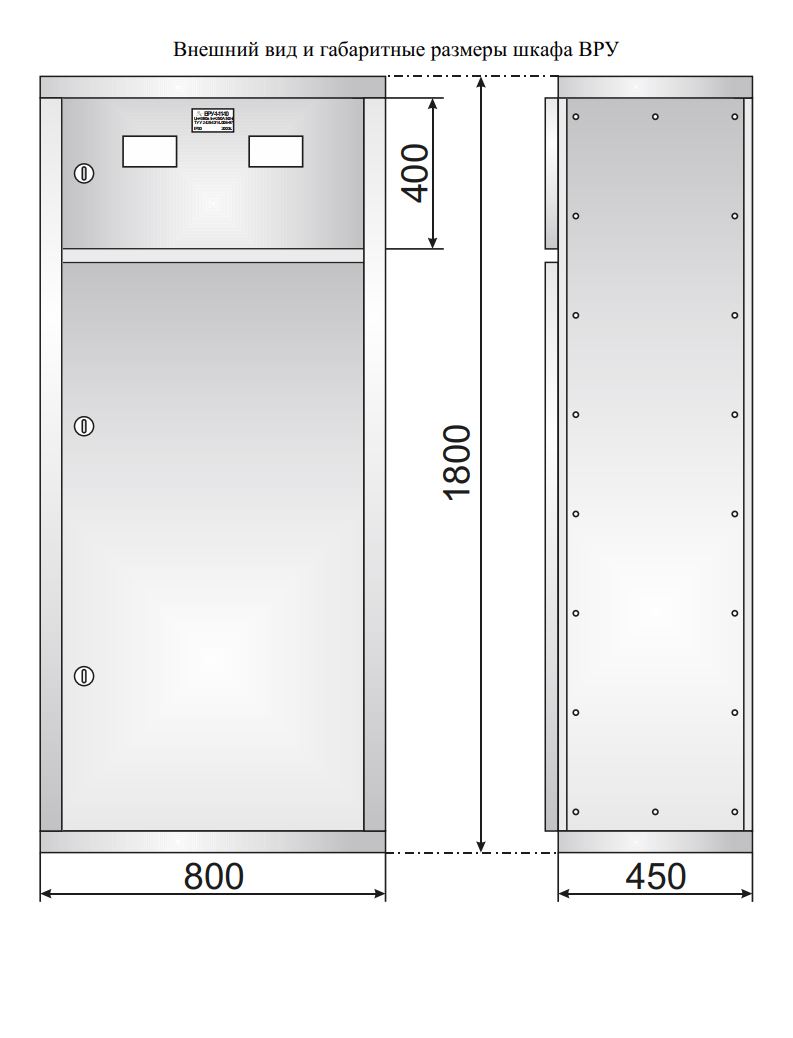

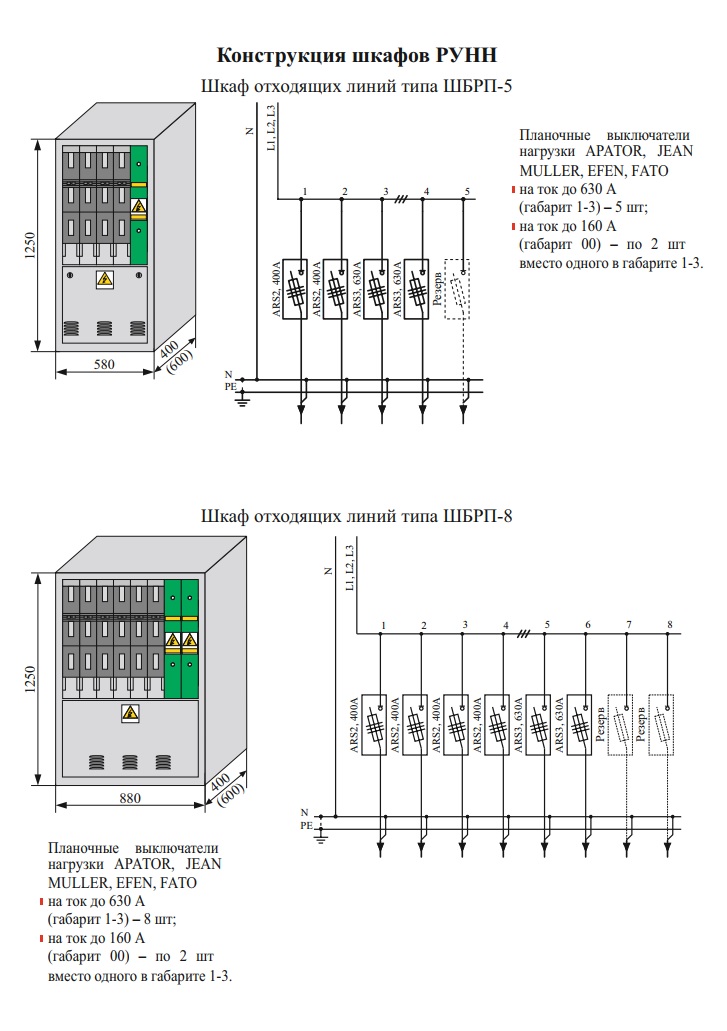

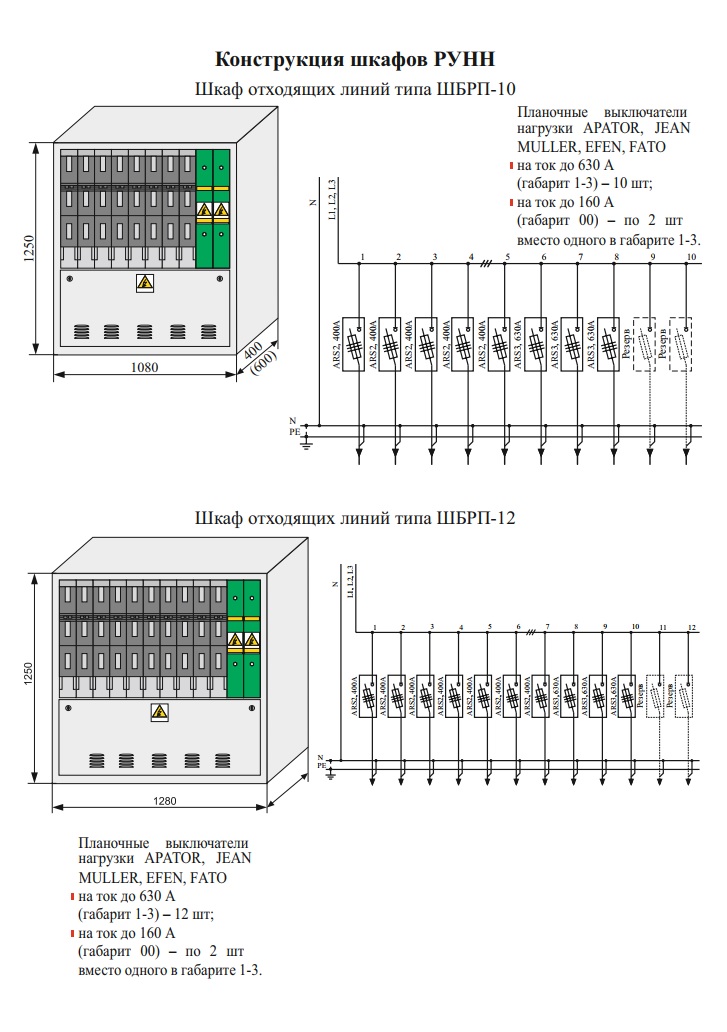

Ввідно-розподільні пристрої (ВРП)
Пристрої ввідно-розподільні ВРП, УВР призначені (залежно від типу панелі) для приймання, розподілу та обліку електричної енергії трифазного змінного струму напругою 380/220 В, частотою 50 Гц із глухо-заземленою нейтраллю, а також для захисту ліній від перевантажень і струмів короткого замикання.
Пристрої призначені для встановлення в електро-щитових приміщеннях.
Введення і виведення проводів і кабелів передбачено знизу.
Пристрої виготовляються одностороннього обслуговування і призначені для експлуатації в житлових, комунально-побутових і громадських будівлях.
Допускається застосування пристроїв і на інших об’єктах з аналогічною схемою енергопостачання.
Номінальний режим роботи – тривалий.
Кліматичне виконання У3 за ГОСТ 15150-69.
Ступінь захисту за ДСТУ EN 60529:2018 – IP 30, з боку дна IP 00.
Пристрої відповідають ГОСТ 22789 (МЕК 439-1), ДСТУ IEС 60439-1, ДСТУ EN 61439-1 і ТУ У 27.1-40132794-003:2016.
Основні технічні характеристики:
| Тип панелі | Ном. струм, А | Трансформатори струму Т-0,66 | Відхідні лінії | Управління освітленням | Схема (Мал.№) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1-фазн | ПН-2, ППН | ||||||||
| Коеф./тр. | Кількість | АВ | 63 | 100 | 250 | ||||

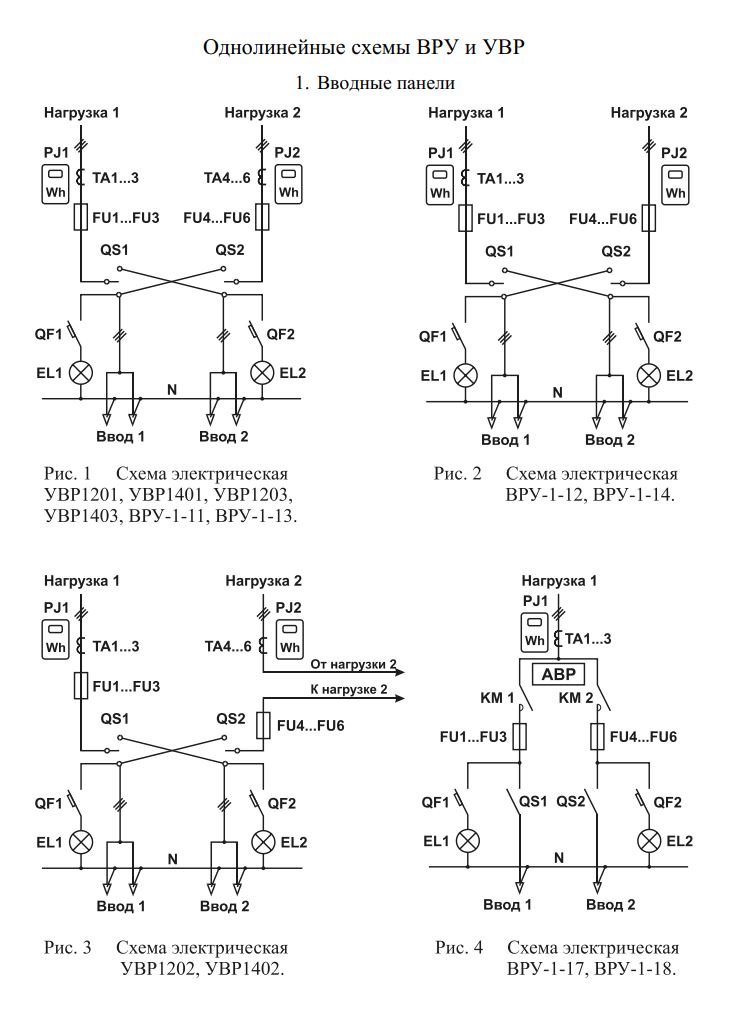

| Вводні панелі | |||||||||
| ПВР 1201 | 250 | 300/5 | 6 | 1 | |||||
| ПВР 1202 | 250 | 200/5 | 6 | 3 | |||||
| ПВР 1203 | 250 | 200/5 | 3 | 1 | |||||
| 100/5 | 3 | ||||||||
| ПВР 1401 | 400 | 400/5 | 6 | 1 | |||||
| ПВР 1402 | 400 | 400/5 | 3 | 3 | |||||
| 300/5 | 3 | ||||||||
| ПВР 1403 | 400 | 400/5 | 3 | 1 | |||||
| 100/5 | 3 | ||||||||
| ВРП-1-11-10 | 250 | 300/5 | 6 | 1 | |||||
| ВРП-1-12-10 | 250 | 300/5 | 3 | 2 | |||||
| ВРП-1-13-20 | 400 | 400/5 | 6 | 1 | |||||
| ВРП-1-14-20 | 400 | 400/5 | 3 | 2 | |||||
| ВРП-1-17-70 | 100 | 100/5 | 3 | 4 | |||||
| ВРП-1-18-80 | 250 | 200/5 | 3 | 4 | |||||
| Тип панелі | Ном. струм, А | Трансформатори струму Т-0,66 | Відхідні лінії | Управління освітленням | Схема (Мал.№) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1-фазн | ПН-2, ППН | ||||||||
| Коеф./тр. | Кількість | АВ | 63 | 100 | 250 | ||||
| Вводно-розподільні панелі | |||||||||

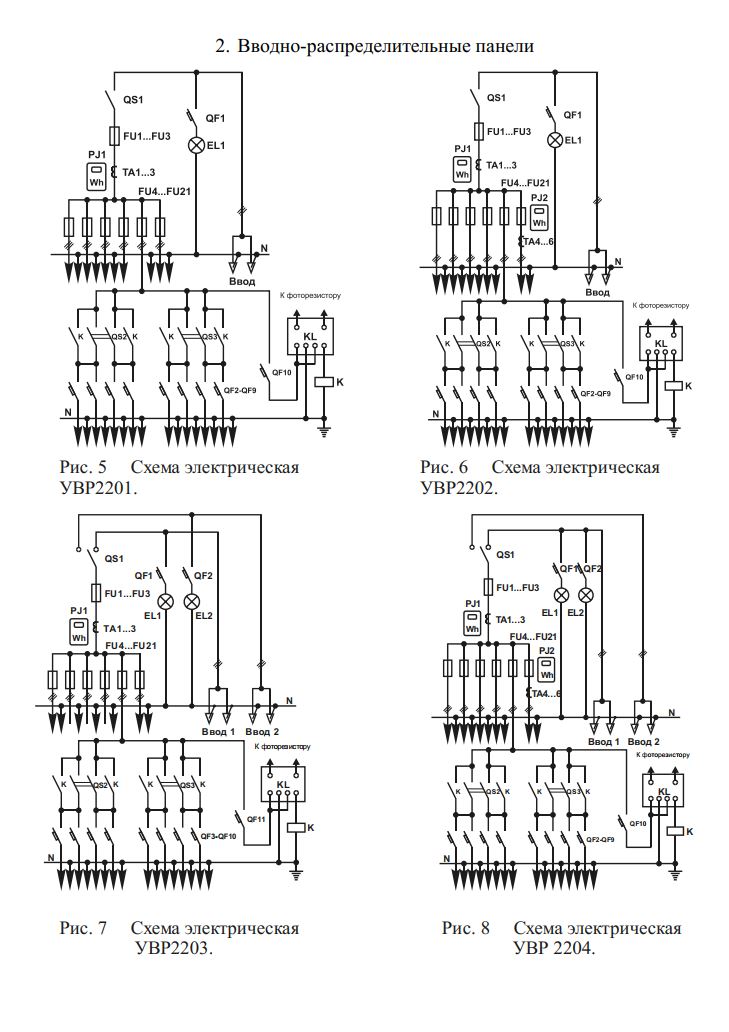

| ПВР 2201 | 250 | 300/5 | 3 | 8 | 6 | Автомат. | 5 | ||
| ПВР 2202 | 250 | 300/5 | 3 | 8 | 6 | Автомат. | 6 | ||
| 100/5 | 3 | ||||||||
| ПВР 2203 | 250 | 300/5 | 3 | 8 | 6 | Автомат. | 7 | ||
| ПВР 2204 | 250 | 300/5 | 3 | 8 | 6 | Автомат. | 8 | ||
| 100/5 | 3 | ||||||||

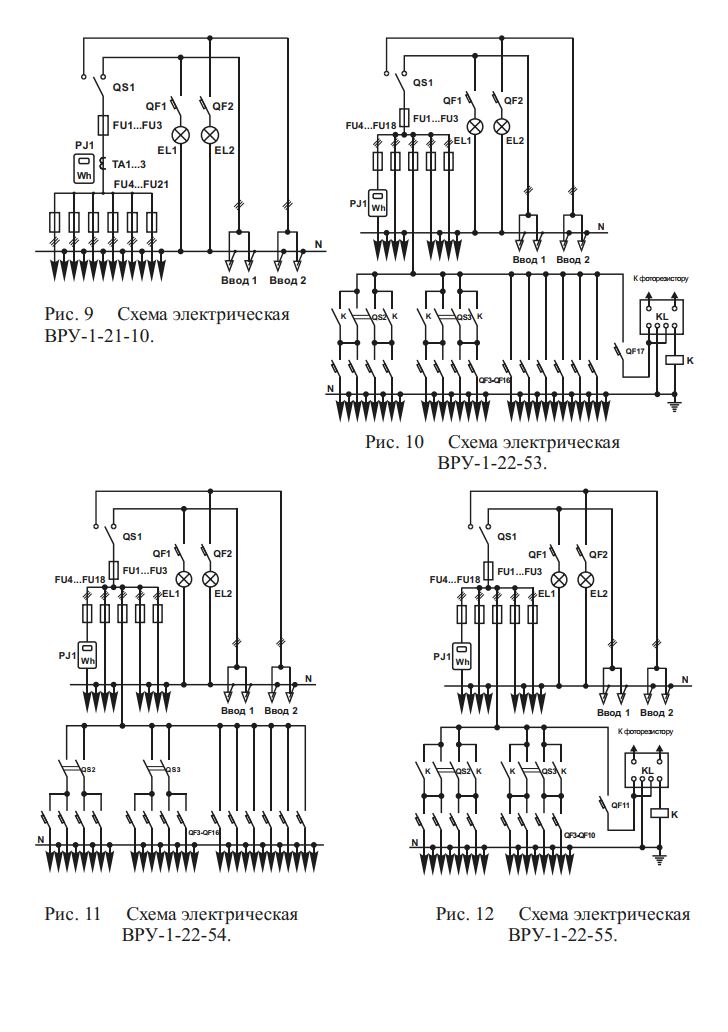

| ВРП-1-21-10 | 200 | 200/5 | 3 | 2 | 4 | Немає | 9 | ||
| ВРП-1-22-53 | 200 | 14 | 5 | Автомат. | 10 | ||||
| ВРП-1-22-54 | 200 | 14 | 5 | Ручне | 11 | ||||
| ВРП-1-22-55 | 200 | 8 | 5 | Автомат. | 12 | ||||

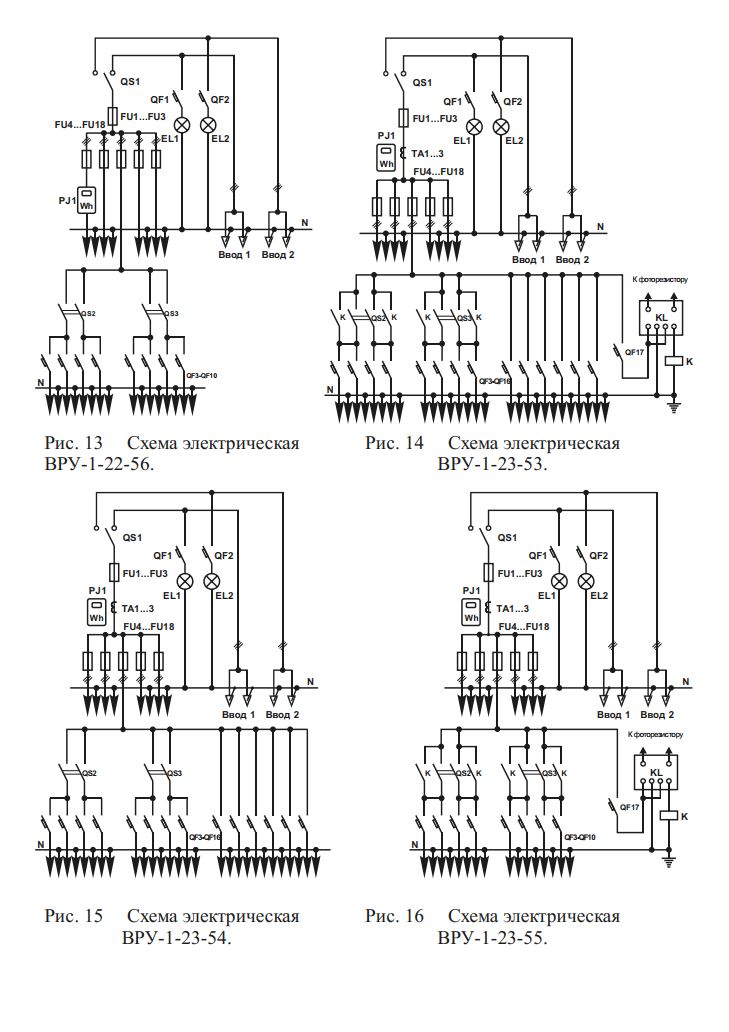

| ВРП-1-22-56 | 200 | 8 | 5 | Ручне | 13 | ||||
| ВРП-1-23-53 | 200 | 200/5 | 3 | 14 | 5 | Автомат. | 14 | ||
| ВРП-1-23-54 | 200 | 200/5 | 3 | 14 | 5 | Ручне | 15 | ||
| ВРП-1-23-55 | 200 | 200/5 | 3 | 8 | 5 | Автомат. | 16 | ||

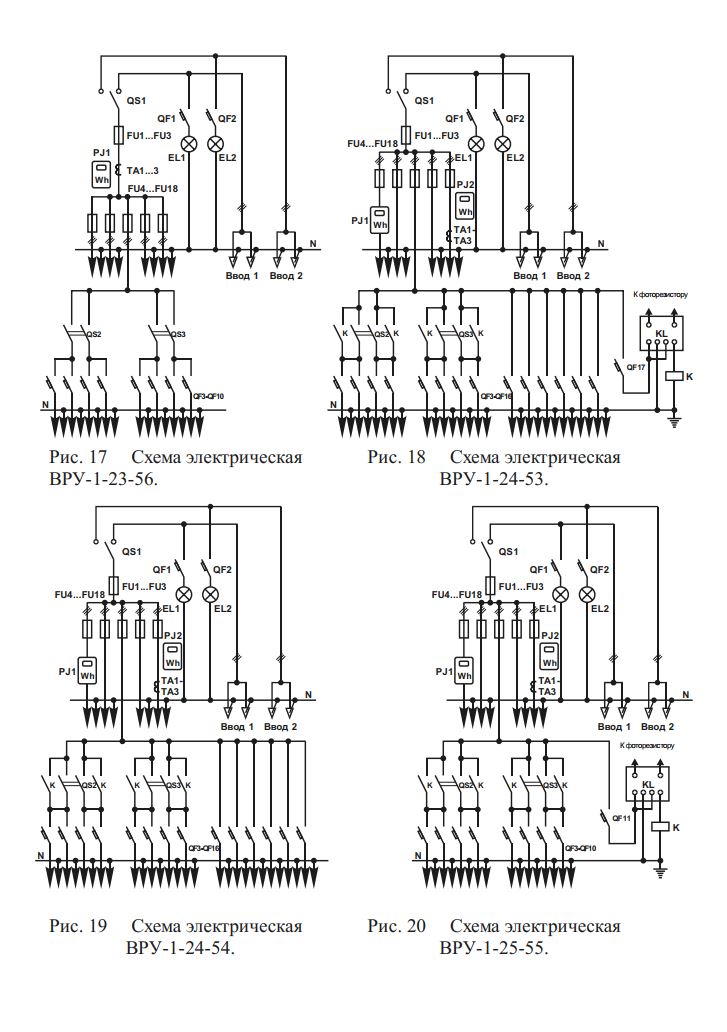

| ВРП-1-23-56 | 200 | 200/5 | 3 | 8 | 4 | 1 | Ручне | 17 | |
| ВРП-1-24-53 | 200 | 100/5 | 3 | 14 | 5 | Автомат. | 18 | ||
| ВРП-1-24-54 | 200 | 100/5 | 3 | 14 | 5 | Ручне | 19 | ||
| ВРП-1-24-55 | 200 | 100/5 | 3 | 8 | 5 | Автомат. | 20 | ||

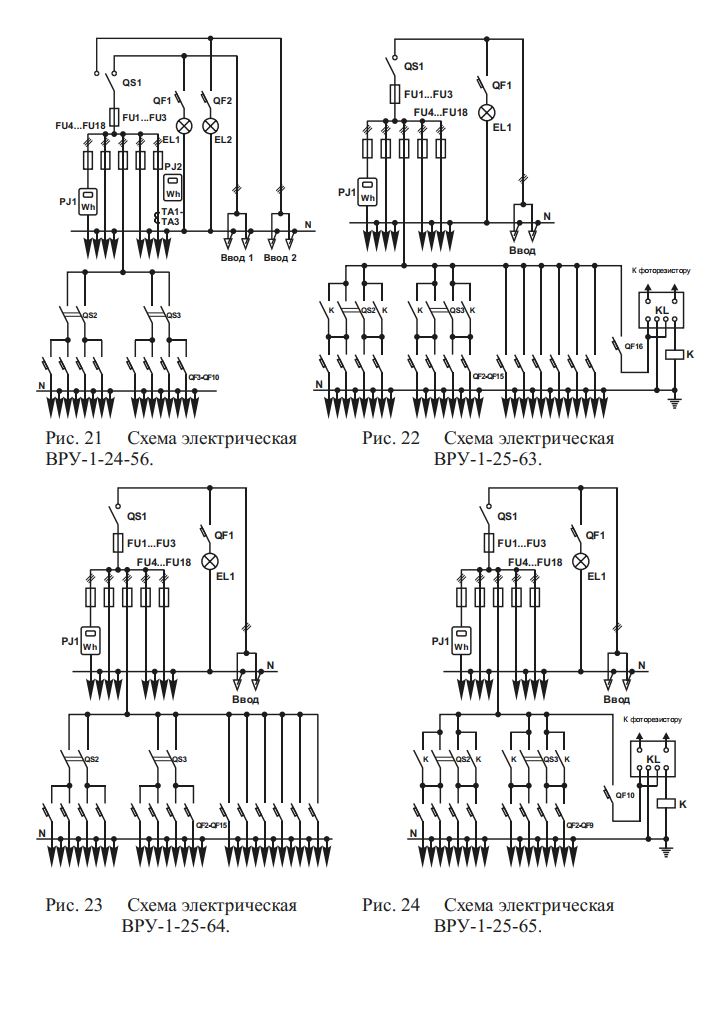

| ВРП-1-24-56 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 21 | |
| ВРП-1-25-63 | 200 | 14 | 5 | Автомат. | 22 | ||||
| ВРП-1-25-64 | 200 | 14 | 4 | 1 | Ручне | 23 | |||
| ВРП-1-25-65 | 200 | 8 | 4 | 1 | Автомат. | 24 | |||

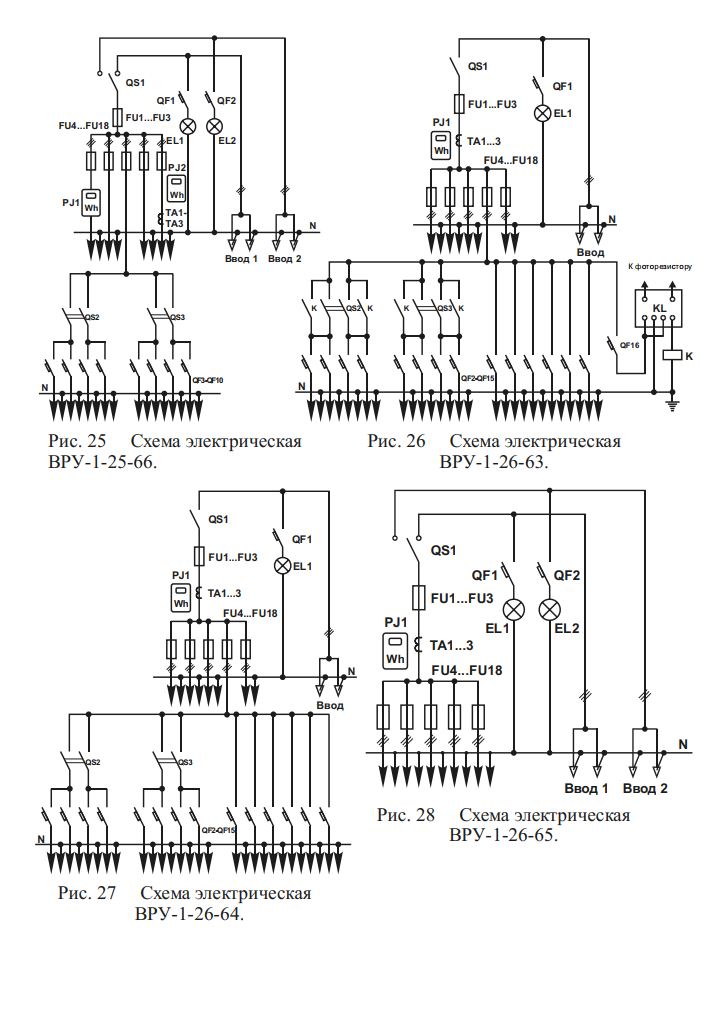

| ВРП-1-25-66 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 25 | |
| ВРП-1-26-63 | 200 | 200/5 | 3 | 14 | 5 | Автомат. | 26 | ||
| ВРП-1-26-64 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 27 | |
| ВРП-1-26-65 | 200 | 200/5 | 3 | 4 | 1 | Немає | 28 | ||

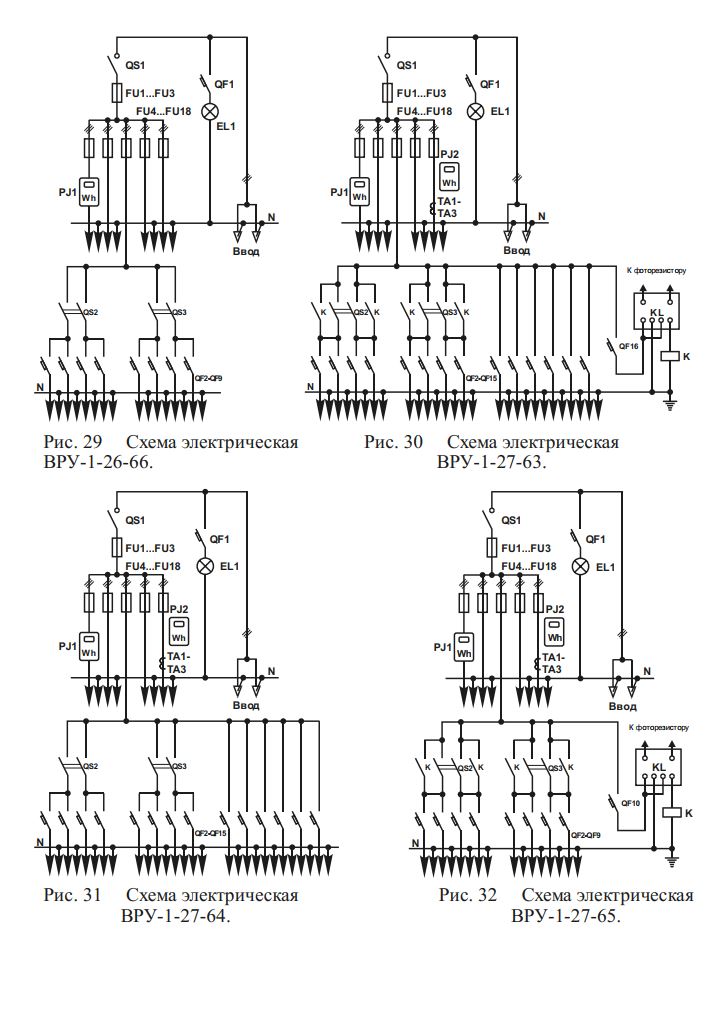

| ВРП-1-26-66 | 200 | 8 | 4 | 1 | Ручне | 29 | |||
| ВРП-1-27-63 | 200 | 100/5 | 3 | 14 | 5 | Автомат. | 30 | ||
| ВРП-1-27-64 | 200 | 100/5 | 3 | 14 | 4 | 1 | Ручне | 31 | |
| ВРП-1-27-65 | 200 | 100/5 | 3 | 8 | 4 | 1 | Автомат. | 32 | |

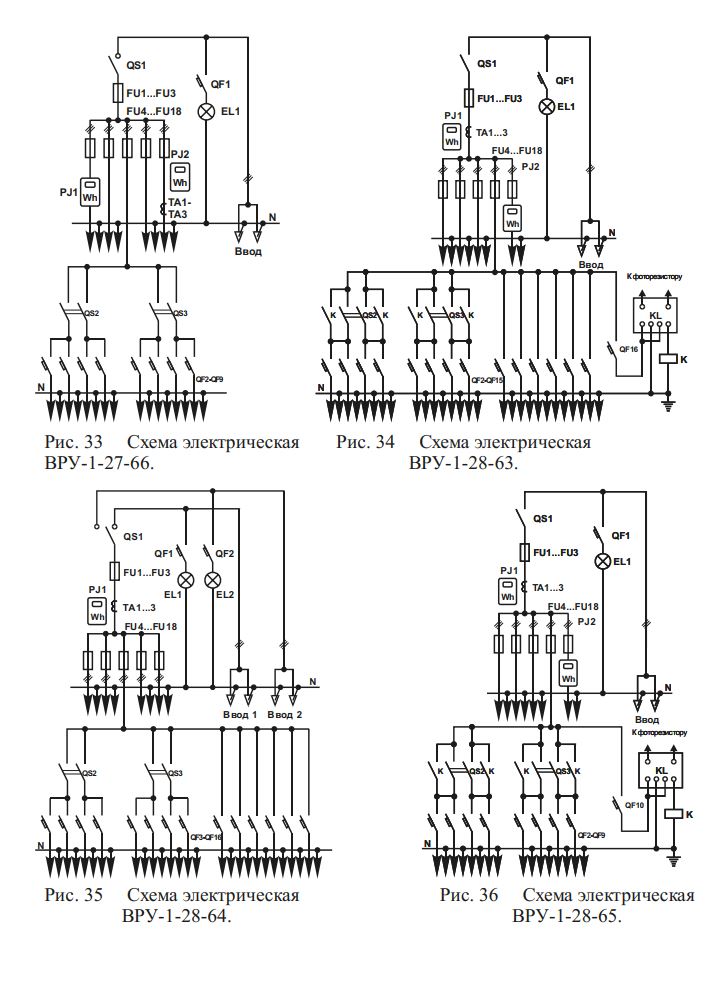

| ВРП-1-27-66 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 33 | |
| ВРП-1-28-63 | 200 | 100/5 | 3 | 14 | 5 | Автомат. | 34 | ||
| ВРП-1-28-64 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 35 | |
| ВРП-1-28-65 | 200 | 100/5 | 3 | 8 | 4 | 1 | Автомат. | 36 | |
| ВРП-1-28-66 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 37 | |

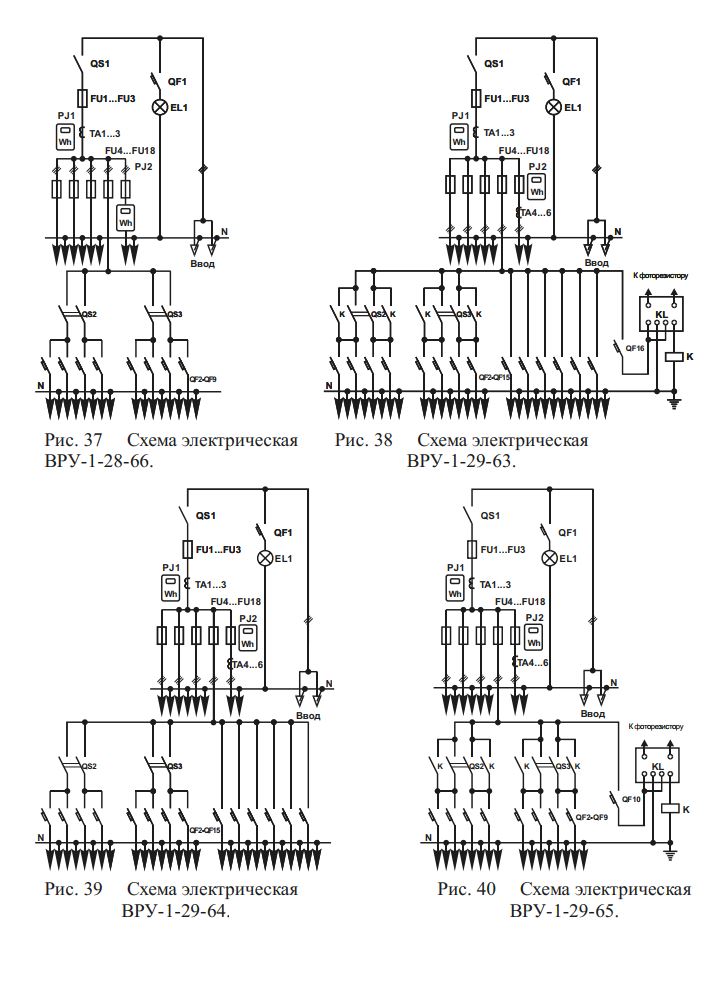

| ВРП-1-29-63 | 200 | 200/5 | 6 | 14 | 5 | Автомат. | 38 | ||
| ВРП-1-29-64 | 200 | 200/5 | 6 | 14 | 4 | 1 | Ручне | 39 | |
| ВРП-1-29-65 | 200 | 200/5 | 6 | 8 | 4 | 1 | Автомат. | 40 | |

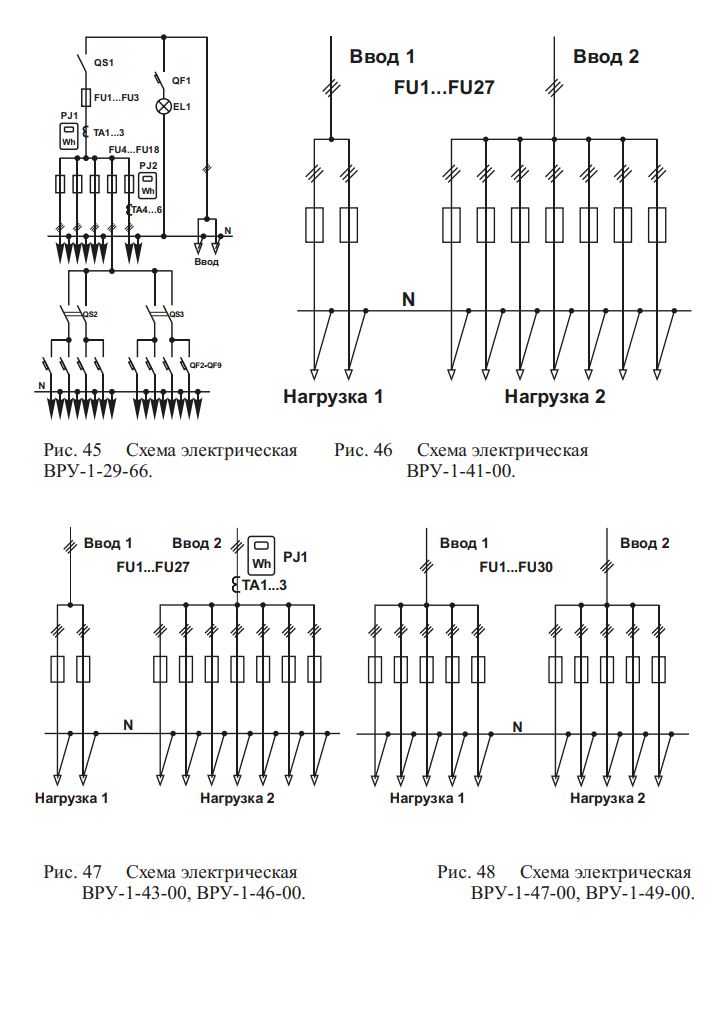

| ВРП-1-29-66 | 200 | 200/5 | 6 | 8 | 5 | Ручне | 45 | ||
| Тип панелі | Ном. струм, А | Трансформатори струму Т-0,66 | Відхідні лінії | Управління освітленням | Схема (Мал.№) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1-фазн | ПН-2, ППН | ||||||||
| Коеф./тр. | Кількість | АВ | 63 | 100 | 250 | ||||
| Розподільні панелі | |||||||||

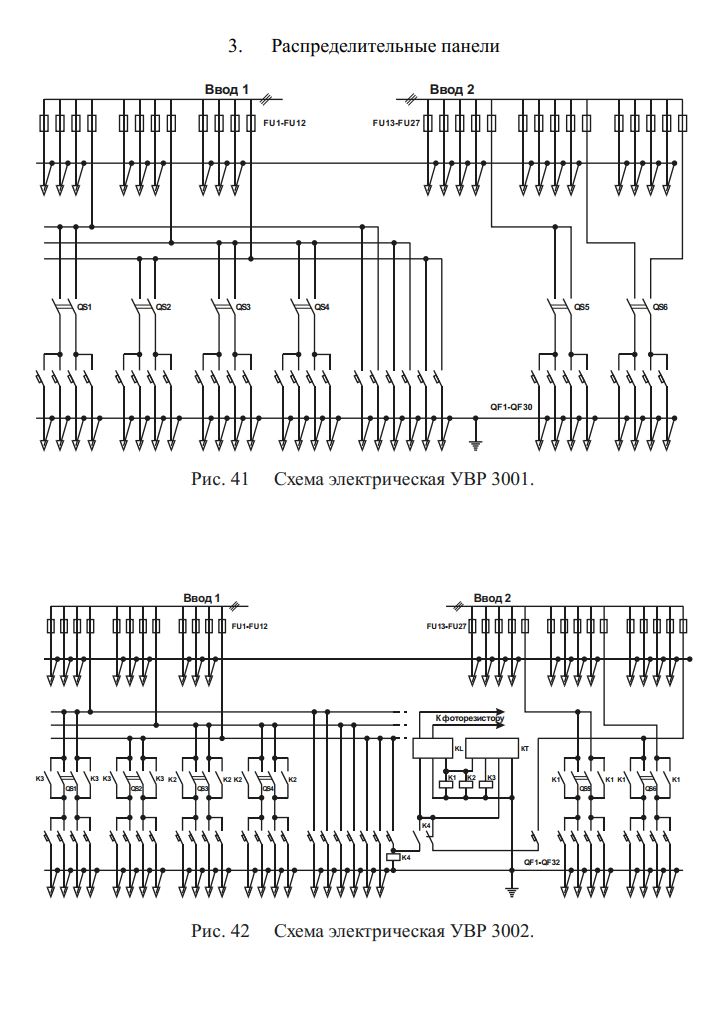

| ПВР 3001 | 200 | 30 | 5+2 | 2 | Ручне | 41 | |||
| ПВР 3002 | 200 | 30 | 5+2 | 2 | Авомат. | 42 | |||

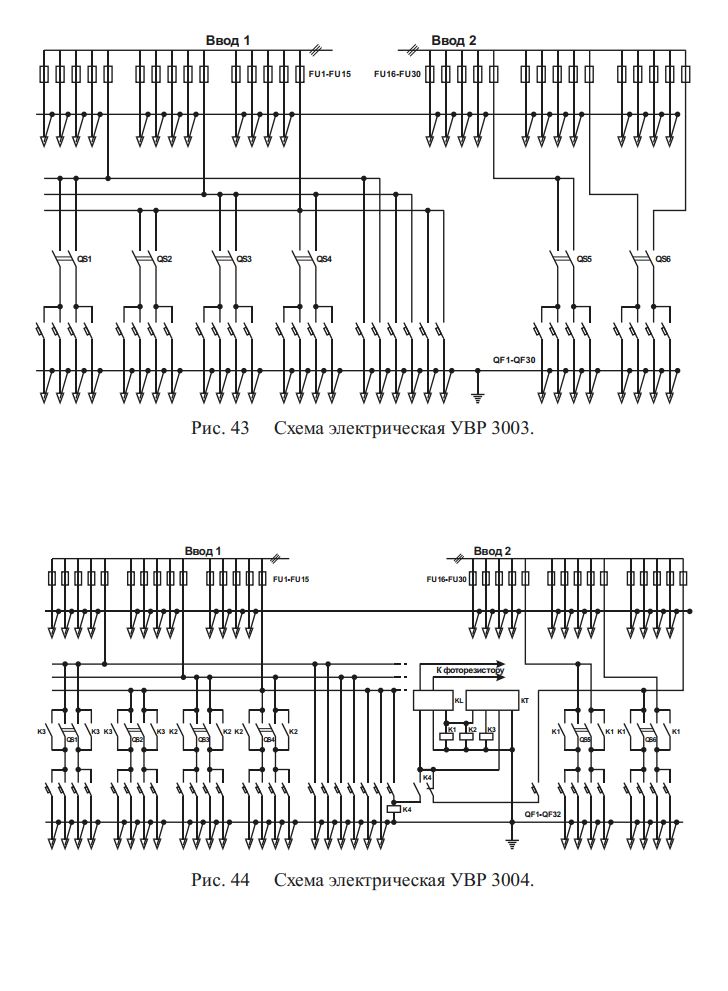

| ПВР 3003 | 200 | 30 | 5+5 | Ручне | 43 | ||||
| ПВР 3004 | 200 | 30 | 5+5 | Автомат. | 44 | ||||
| ВРП-1-41-00 | 200 | 7+2 | Немає | 46 | |||||
| ВРП-1-42-01 | 200 | 30 | 7+2 | Автомат. | |||||
| ВРП-1-42-01 | 200 | 30 | 7+2 | Ручне | |||||
| ВРП-1-43-00 | 200 | 300/5 | 3 | 7+2 | Немає | 47 | |||
| ВРП-1-44-00 | 200 | 7 | 2 | Немає | |||||
| ВРП-1-45-01 | 200 | 30 | 7 | 2 | Автомат. | ||||
| ВРП-1-45-02 | 200 | 30 | 7 | 2 | Ручне | ||||
| ВРП-1-46-00 | 200 | 300/5 | 3 | 7 | 2 | Немає | 47 | ||
| ВРП-1-47-00 | 200 | 5+5 | Немає | 48 | |||||

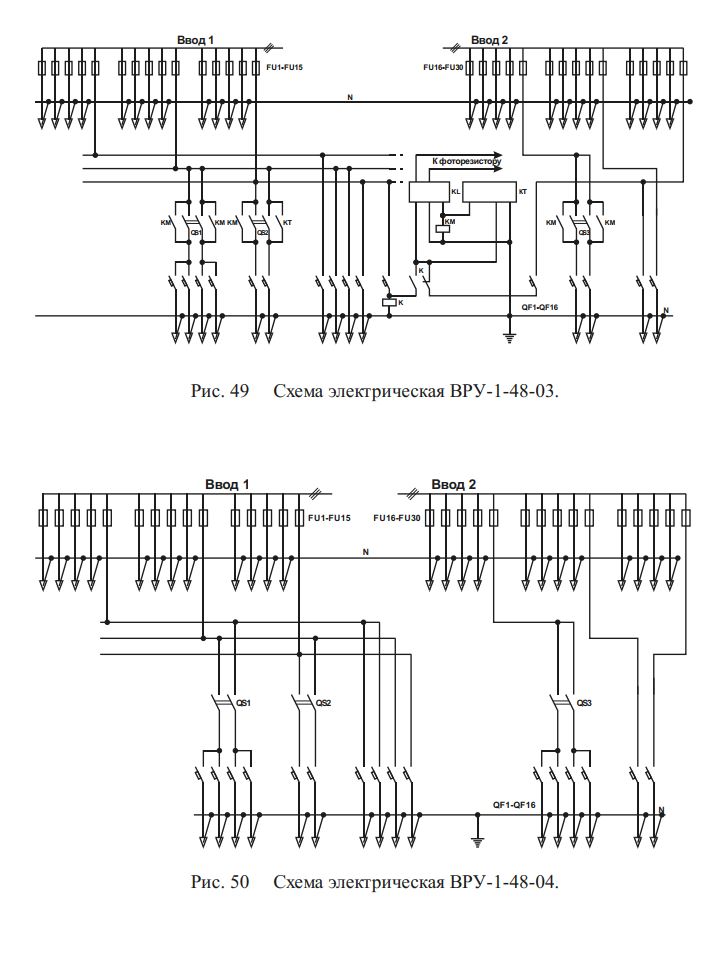

| ВРП-1-48-03 | 200 | 14 | 5+5 | Автомат. | 49 | ||||
| ВРП-1-48-04 | 200 | 16 | 5+5 | Ручне | 50 | ||||
| ВРП-1-49-00 | 200 | 5+5 | Немає | 48 | |||||
| ВРП-1-49-03 | 200 | 14 | 5+5 | Автомат. | 49 | ||||
| ВРП-1-49-04 | 200 | 16 | 5+5 | Ручне | 50 | ||||
| ВРП-1-50-00 | 400 | 4+4 | Немає | ||||||

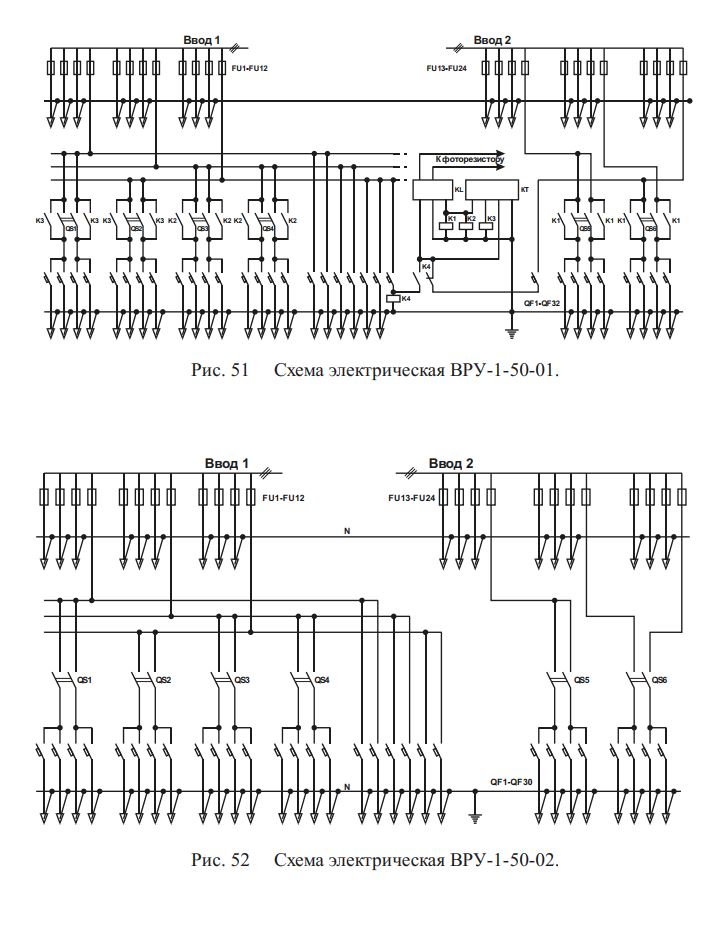

| ВРП-1-50-01 | 400 | 30 | 4+4 | Автомат. | 51 | ||||
| ВРП-1-50-02 | 400 | 30 | 4+4 | Ручне | 52 | ||||
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
ВРП (Ввідно-розподільний пристрій) — це електротехнічна шафа, яка встановлюється на вводі живильного кабелю в будівлю. Вона приймає електроенергію, веде її комерційний облік та розподіляє по споживачах (квартирах, офісах, поверхових щитах). ВРП є обов'язковим елементом для багатоквартирних будинків, офісних центрів та промислових цехів.
Функціонально вони схожі, але ГРЩ зазвичай розрахований на значно більші струми (від 1000А і вище) і обслуговує великі об'єкти або є частиною підстанції. ВРП — це частіше рішення для струмів до 630А, яке встановлюється безпосередньо в щитовій будівлі. Часто ВРП виконує роль ГРЩ для невеликих об'єктів.
Так, більшість схем ВРП передбачають наявність в одній шафі (або збірці з кількох панелей) і ввідної апаратури (рубильники, перемикачі), і вузла обліку, і групи автоматичних вимикачів для ліній, що відходять.
