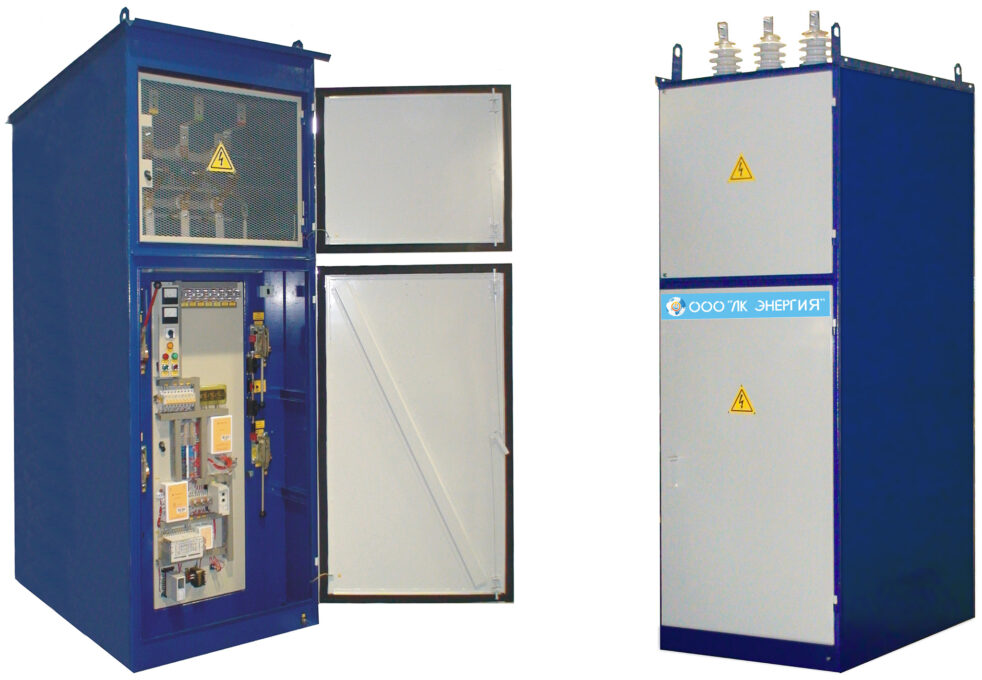

КРУН-Е
Комплектні розподільчі пристрої зовнішньої установки (КРПН-Е) призначені для приймання та розподілу електричної енергії трифазного змінного струму частотою 50 або 60 Гц, напругою 6 або 10 кВ у мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.
Застосовуються для комплектування розподільних пристроїв на напругу 6 або 10 кВ комплектних (блокових) трансформаторних підстанцій 35/6(10), 110/6(10), 110/35/6(10) кВ енергосистем, промислових і сільськогосподарських підприємств або в окремо розташованих КРП-6(10) кВ.
КРП-6(10) кВ комплектується з окремих шаф КРУН-Е, у кожній з яких розміщується апаратура одного приєднання до збірних шин РУ.
КРУН-Е відповідають ТУ У 27.1-40132794-001:2016 і ДСТУ IEC 62271-200:2015.
Шафи КРУН-Е комплектуються вимикачами типу:
- VD-4, VM-1 (фірма “АВВ”, Німеччина);
- Evolis (фірма “Шнайдер Електрик”, Франція);
Кліматичне виконання У1 або УХЛ1 за ГОСТ 15150-69.
Ступінь захисту шаф – IP54 за ДСТУ EN 60529:2014.
Основні технічні характеристики
| Назва параметра | Значення |
|---|---|
| Номінальна напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних кіл, А | 630; 1000; 1250; 1600 |
| Номінальний струм відключення вимикача, кА | 20; 31,5; 40/td> |
| Електродинамічна стійкість головних ланцюгів, кА | 51; 81; 102 |
| Термічна стійкість головних ланцюгів, кА | 20; 31,5; 40 |
| Номінальна напруга допоміжних кіл: – змінного струму, В – постійного струму, В – випрямленого струму, В |
220 100; 200 220 |

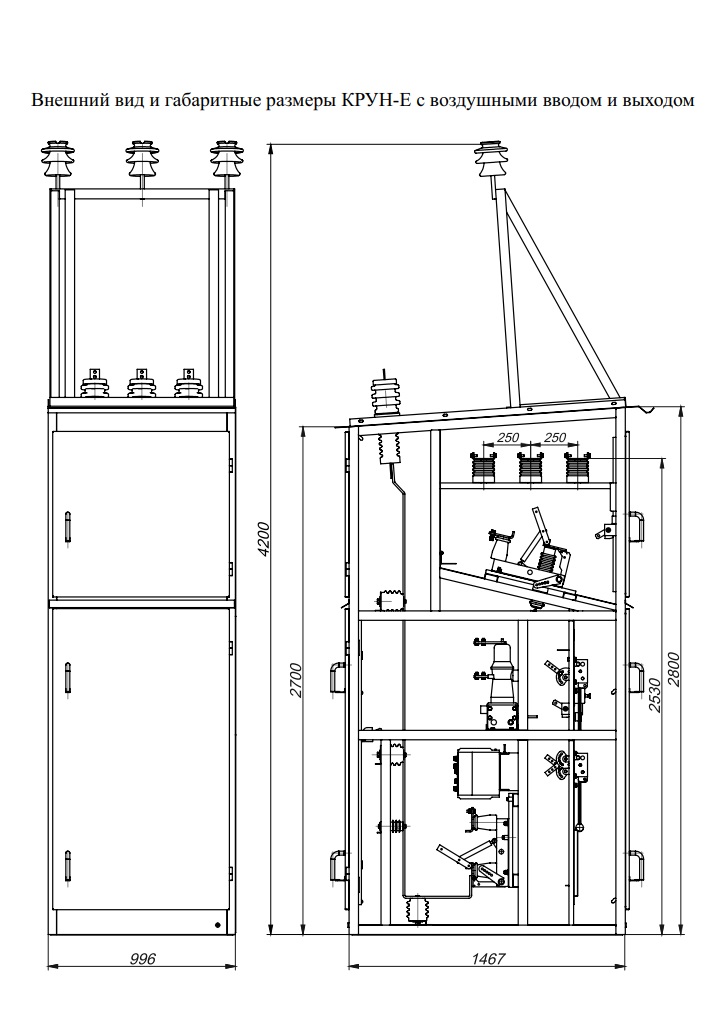

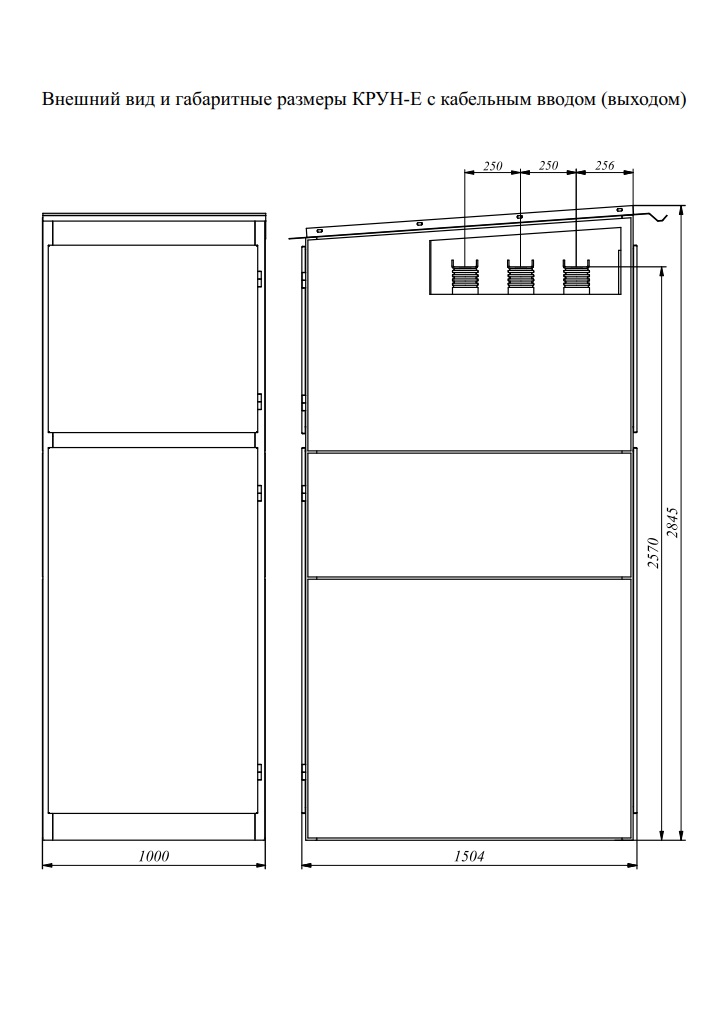

| Габаритні розміри (ВхШхГ), мм | 2840х1000х1500 |
| Максимальна маса, кг | 450 |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
КРУН-Е — це утеплена металева шафа із високовольтним обладнанням (6 або 10 кВ), призначена для роботи просто неба. Основні сфери використання: 1. Кар'єри та шахти: Для живлення потужних екскаваторів, бурових установок та конвеєрів (часто називають "ЯКНО"). 2. Розподільчі пункти: У сільських або міських мережах для секціонування повітряних ліній. 3. Тимчасове живлення: На великих будівельних майданчиках.
Камери КСО призначені тільки для встановлення всередині опалювальних приміщень (цеглинних будівель). КРУН-Е — це повністю самостійний вуличний виріб. Він має дах, герметичні двері, посилений корпус та систему власного обігріву, тому йому не потрібна будівля.
Так, це одна з його основних функцій. Для кар'єрів ми виготовляємо КРУН-Е у посиленому корпусі, стійкому до вібрацій, і можемо встановити його на санчата (салазки). Це дозволяє перетягувати шафу трактором по кар'єру слідом за екскаватором без демонтажу обладнання.
