Шафи керування зовнішнім вуличним освітленням І-710 (УНО)
Призначення шаф І-710:
Шафи керування зовнішнім вуличним освітленням (далі І-710) одностороннього обслуговування призначені для місцевого, ручного, автоматичного або дистанційного (з диспетчерського пункту) управління освітлювальними мережами та установками виробничих будівель, споруд та територій з будь-яким джерелом світла напругою 380/220 В змінного струму, а також для обліку та розподілу електричної енергії, захисту ліній при перевантаженнях та коротких замиканнях, не частих оперативних включень та виключень (не більше 6 разів на годину) електричних кіл.
Шафи І-710 призначені для встановлення на відкритому повітрі або у приміщеннях. При встановленні на відкритому повітрі шафа І-710 додатково обладнана захисним козирком. Шафи І-710 повинні монтуватися на цегляному або іншому фундаменті висотою 150…300 мм або на металевій підставці, що виготовляється на замовлення. Також можливе кріплення шафи до залізобетонної опори типу СВ.
Які шафи І-710 виробляємо:

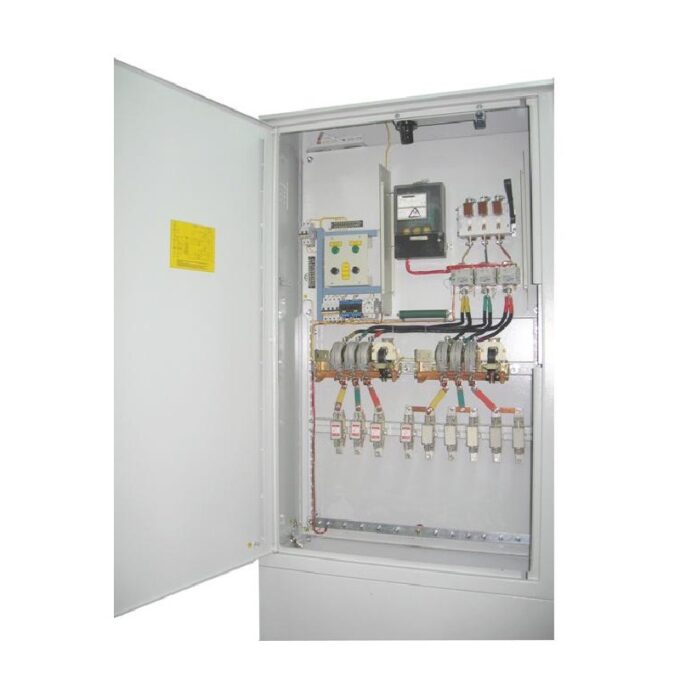

Шафа Ш-710 є збірна конструкція з оцинкованих листогнутих перфорованих профілів із встановленими на них комутаційно-захисними апаратами, електровимірювальними приладами та апаратами управління. Зовнішні двері панелі з оцинкованого металу опціонально можуть бути пофарбовані порошковою фарбою за номером RAL, узгоджений із Замовником. При відкритті зовнішніх дверей шафи (для її ревізії та технічного обслуговування) у нічний час включається внутрішнє освітлення шафи.
Ввідний апарат і лічильник поміщені в закритий внутрішній бокс, що закривається на замок і має можливість опломбування. Встановлене на дверях боксу скло з ПЕТГ дозволяє знімати показання лічильника, не відкриваючи двері.
Головний комутаційний апарат має видимий розрив у виключеному стані.
Управління режимом роботи шафи може бути ручним, програмним та дистанційним по GSM каналу.
Шафа збирається за стандартною схемою, яка уточнюється Замовником за кожним окремим проектом (номінальний струм, система заземлення, кількість ліній в кожній групі, тощо)
Шафа оцинкована і не вимагає щорічного фарбування, термін гарантії на металоконструкцію 10 років

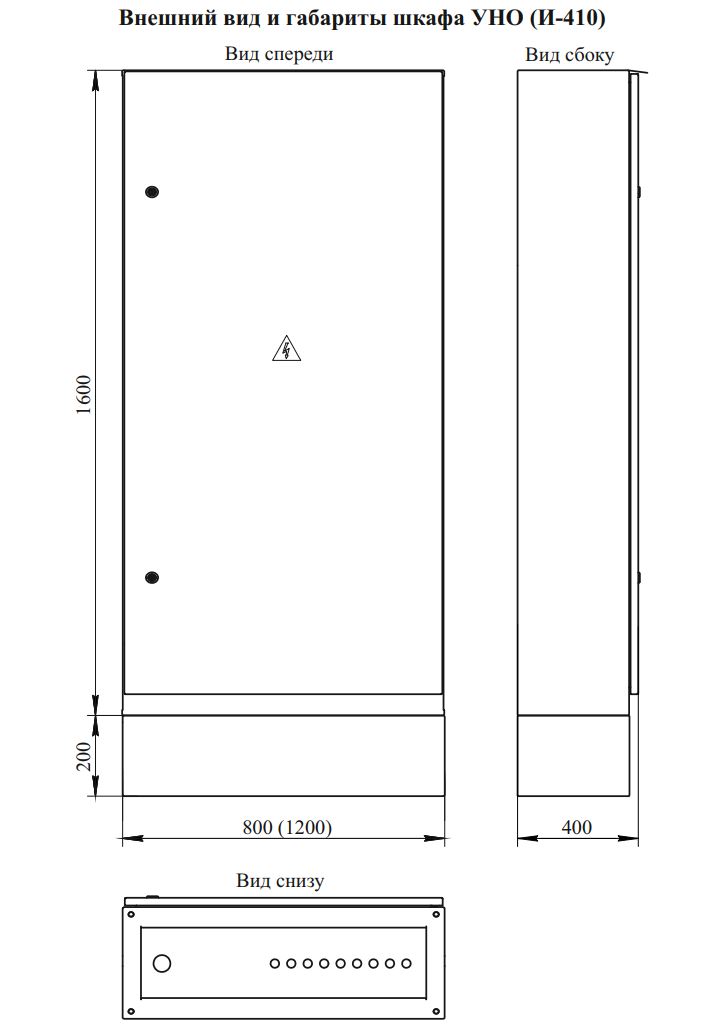

Габаритні розміри шаф І-710 (ВхШхГ, мм): 1600х1200х400 (з груповими контакторами типу КТ або КМ) 1600х800х400 (з груповими контакторами типу КМ)
Шафи І-710 виготовляються за ТУ У 27.1-40132794-003:2016 та відповідають наступним нормативним документам: ГОСТ 15150-69; ГОСТ 22789 (МЕК 439-1); ДСТУ IEC 60439-1-2007; ДСТУ EN 60529:2018.
Технічні характеристики шафи І-710 :
| Номінальна напруга допоміжних та головних кіл, кВ | 0.23, 0.4 |
| Частота, Гц | 50 |
| Кількість груп / кількість ліній в кожній групі, що відходять | 2 / 9 |
| Номінальний струм, А | 63,100,160,250 |
| Максимальний струм, А | 250 |
| Ступінь захисту оболонки за ДСТУ EN 60529:2014 | IP31, IP54 |
| Климатичне виконання за ГОСТ 15150-69 | У3, У1 |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
Шафа І-710 (або Установка Зовнішнього Освітлення) призначена для автоматичного, ручного або дистанційного керування вуличним освітленням. Вона вмикає ліхтарі ввечері та вимикає їх вранці, а також захищає лінії від перевантажень та коротких замикань.
Ми пропонуємо кілька варіантів комплектації, залежно від ваших потреб: 1. Фотореле (датчик освітленості): Вмикає світло, коли на вулиці стає темно. Найпростіший варіант. 2. Добовий таймер: Вмикає світло строго за заданим часом (наприклад, з 20:00 до 06:00). 3. Астрономічний таймер: "Розумний" пристрій, який знає час сходу і заходу сонця у вашій місцевості на кожен день року і автоматично коригує графік включення без участі людини.
Це функція економії. Схема шафи дозволяє розділити ліхтарі на дві групи. "Вечірня" група працює постійно в темну пору доби, а "нічна" група відключається глибокої ночі (наприклад, з 00:00 до 05:00), коли рух на вулицях мінімальний. Це дозволяє економити до 30-40% електроенергії.
