Панелі розподільних щитів типу ЩО 90 на струми до 4000А
Призначення панелей ЩО 90:
Панелі розподільних щитів типу ЩО 90 призначені для прийому та розподілу електричної енергії напругою 0,4 кВ трифазного змінного струму частотою 50 Гц і захисту ліній, що відходять від перевантажень та струмів короткого замикання.
Панелі розподільних щитів типу ЩО 90 використовуються в розподільних пристроях з системами заземлення TNC, TN-C-S, TNS та IT.
Щити комплектуються з окремих панелей типу ЩО 90 та обслуговуються з фасадного боку.
За типом головних електричних кіл панелі поділяються на: ввідні, лінійні, секційні, комбіновані та інші. Стандартну сітку схем головних ланцюгів та опитувальний лист на панелі див. тут: https://lk-energy.com.ua/catalog/product-x9f3k7
Які панелі ЩО 90 виготовляємо:
Кожна панель є збірна конструкція з оцинкованих листогнутих профілів із встановленими на них комутаційно-захисними апаратами та електровимірювальними приладами.
Зовнішні двері панелі з оцинкованого металу опціонально можуть бути пофарбовані порошковою фарбою за номером RAL, узгоджений із Замовником.
За вимогами проекту Замовника кожна панель може бути доповнена такими конструктивними елементами, як внутрішні двері, пломбувальні пристрої, цоколь, приставки для шинних або кабельних вводів, тощо. За умовами безпеки панелі можуть комплектуватися інвентарними перегородками та захисними екранами.

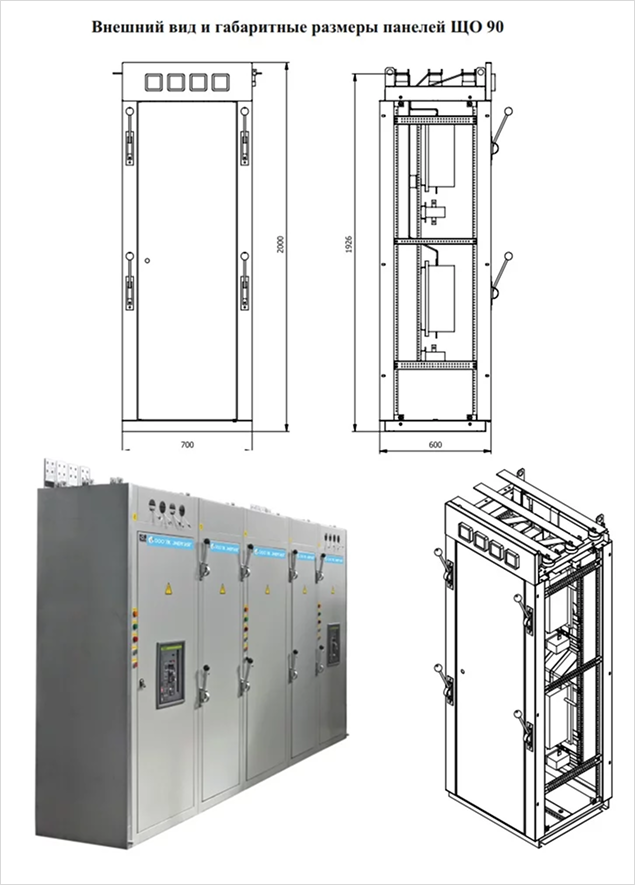

Габаритні розміри панелей можуть бути в межах (мм): по висоті – 2000, 2200, 2400; по ширині 400, 500, 600, 700, 800, 900, 1000; по глибині 600, 700, 800. Габаритні розміри допоміжних компонентів розподільчих щитів ЩО 90, а саме, торцеві панелі та шинні мости, виготовляються відповідно розмірам основних панелей за встановлен
Кліматичне виконання – У3 за ГОСТ 15150-69.
Ступінь захисту панелей за ГОСТ 14254-96 (перша цифра у позначенні номера схеми):
−1ХХХ – для відкритого виконання IP00, зі сторони фасаду – IP20;
−2ХХХ – для закритого виконання IP20, (з боку дна – IP00,або IP20.
Панелі типу ЩО 90 відповідають ТУ У 27.1-40132794-003:2016.
Технічні характеристики панелей ЩО 90:
| Номінальна напруга допоміжних та головних кіл, кВ | 0.22, 0.38 |
| Частота, Гц | 50 |
| Призначення панелей | Ввідні, секційні, розподільчі, комбіновані, торцеві, шинні мости |
| Кількість ліній, що відходять | 1 – 9 |
| Номінальні струми вводів та секційних панелей, А | 630, 1000, 1250, 1600, 2000, 2500, 3150, 4000 |
| Номінальні струми ліній, що відходять, А | 16, 25, 32, 40, 50, 63, 125, 160, 250, 400, 630, 1250, 1600, 2500 |
| Електродинамічна стійкість збірних шин, кА | 41 |
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
ЩО-90 (Щит Одностороннього обслуговування, серія 90) — це розподільча панель напругою 0,4 кВ. Вона використовується для комплектування щитів у трансформаторних підстанціях (ТП) та головних розподільчих щитах (ГРЩ) промислових та житлових будівель. Це сучасніша та вдосконалена версія старих панелей ЩО-70.
Хоча функціонально вони схожі, ЩО-90 має кілька конструктивних покращень: 1. Міцність: Каркас ЩО-90 зазвичай жорсткіший і стійкіший до деформацій при коротких замиканнях. 2. Безпека: У ЩО-90 розділення між відсіками (шинним та приладним) виконано більш якісно, що підвищує безпеку обслуговування. 3. Габарити: Часто ЩО-90 мають дещо меншу глибину або оптимізоване розміщення апаратури. При цьому, за посадковими місцями вони часто сумісні, що дозволяє замінювати старі панелі на нові.
ЩО-90, як і ЩО-70, відносяться до відкритих розподільчих щитів. З лицьового боку вони мають двері (ступінь захисту IP20), але з боків та ззаду вони відкриті (IP00). Тому їх встановлюють тільки у спеціальних закритих приміщеннях (електрощитових), куди мають доступ лише електрики.
