Ящики ввідно-облікові (ЯВУ)
Призначення ЯВУ:
Ящики ввідно-облікові (ЯВУ) — комплектні низьковольтні пристрої розподілу, призначені для приймання, комерційного обліку та захисту ліній у мережах 0,4 кВ (230/400 В) трифазного або однофазного змінного струму частотою 50 Гц із глухозаземленою нейтраллю. ЯВУ встановлюють на вводі електропостачання промислових, громадських, комунально-побутових і житлових обʼєктів.
Конструктивно ящик є корпусом одностороннього обслуговування з металу (сталь з порошковим покриттям) або модифікованого пластика (PC/ABS). Усередині розміщуються: ввідний автоматичний вимикач, місце під електролічильник (прямого або трансформаторного включення), розподільчі автомати на лініях, що відходять, клеми PEN/N/PE, пломбувальні вушка для відсіку обліку.

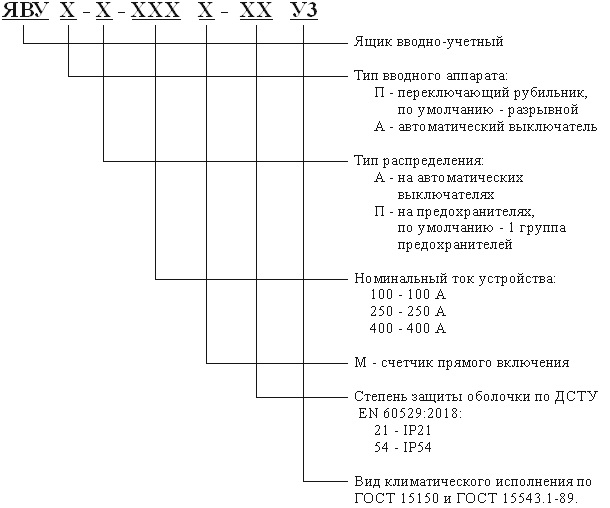

Структура умовного позначення:
Стандарти та типи:
- ДСТУ EN 61439-1:2014 — Низьковольтні комплектні пристрої розподілу та керування. Частина 1. Загальні правила.
- ДСТУ EN 61439-3:2014 — Частина 3. Розподільчі пристрої для використання необізнаним персоналом (ЯРОЗ).
- ДСТУ EN 60529:2018 — Ступені захисту оболонок (код IP).
- ТУ У 27.1-40132794-003:2016 — технічні умови виробника.
ЯВУ LK Energy виготовляються з 2006 року, два основні типи: ЯВУ-1 (однофазні, 230 В) та ЯВУ-3 (трифазні, 400 В). Виконання: для комунальних потреб, приватних споживачів, громадських і промислових обʼєктів. Ступінь захисту — IP31 для внутрішніх приміщень та IP54 для вуличного монтажу.

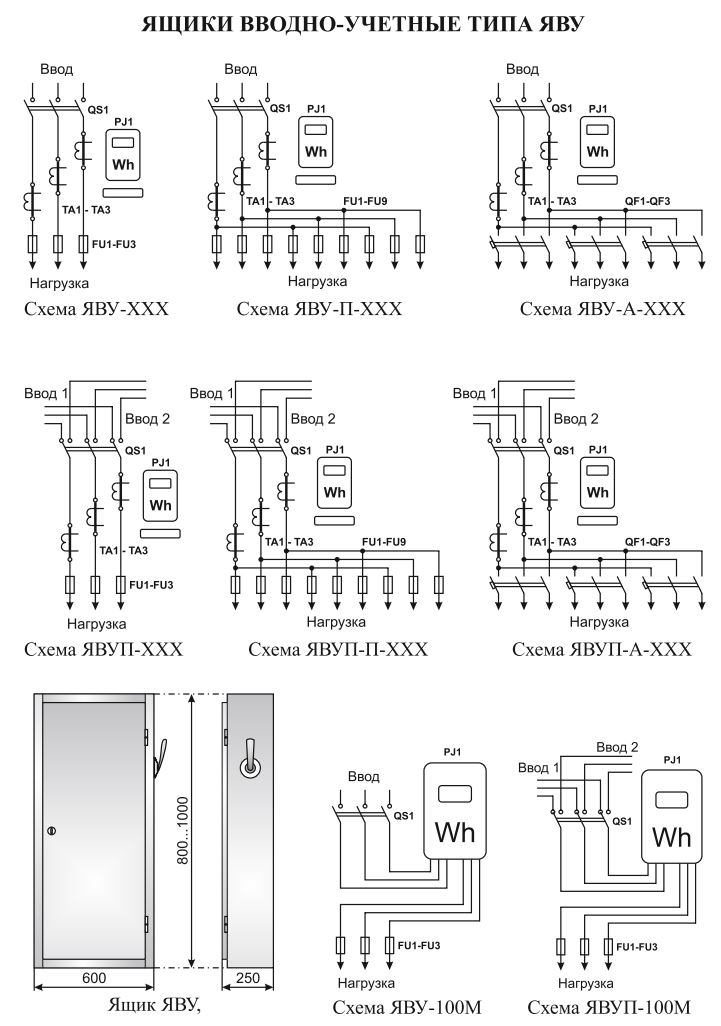

Типова електрична схема ЯВУ:
Схема наведена для базового виконання ЯВУ-3 з прямим включенням лічильника. Склад:
- QF1 — ввідний автоматичний вимикач (три полюси для ЯВУ-3, номінал обирається за розрахунковим струмом)
- PI — електронний електролічильник активної енергії (1-ф або 3-ф, прямого включення до 100 А або трансформаторного через ТС)
- QF2…QFn — автоматичні вимикачі на лініях, що відходять (кількість і номінали — за технічним завданням)
- XT — клемний набір PEN/N/PE з пломбувальним вушком на відсіку обліку
Для трансформаторного включення у схему додатково входять три трансформатори струму (ТС) з коефіцієнтами 100/5, 200/5, 400/5, 600/5 або 1000/5 — залежно від розрахункового струму. Детальна принципова схема під конкретне виконання додається до паспорта виробу.
Основні параметри ЯВУ:
| Найменування параметру | Значення |
|---|---|
| Номінальна напруга, В | 230 (1ф) / 400 (3ф), AC |
| Частота, Гц | 50 |
| Система заземлення | TN-C, TN-C-S (глухозаземлена нейтраль) |
| Номінальний струм (пряме включення), А | до 100 |
| Номінальний струм (через ТС), А | до 1000 |
| Ступінь захисту (внутрішнє) | IP31 за ДСТУ EN 60529:2018 |
| Ступінь захисту (вуличне) | IP54 за ДСТУ EN 60529:2018 |
| Матеріал корпусу | Сталь з порошковим покриттям / PC-ABS пластик |
| Кліматичне виконання (вуличне) | УХЛ2, -45…+40 °C |
| Кліматичне виконання (внутрішнє) | УХЛ4, -10…+40 °C |
| Тип монтажу | Навісний / вбудований / на опорі |
| Габарити (В×Ш×Г), мм | ЯВУ-1: 300×400×150; ЯВУ-3: 500×600×200* |
| Маса, кг | 3-15* (залежно від комплектації) |
| Режим роботи | тривалий |
| Стандарти | ДСТУ EN 61439-1/-3:2014, ТУ У 27.1-40132794-003:2016 |
*За IP54 номінальний струм знижується на 15% відносно значень, нормованих для IP31, за рахунок обмеження тепловідведення крізь герметичну оболонку.
*Орієнтовні габарити, маса та комплектація. Остаточні параметри узгоджуються на етапі опитувального листа. Індивідуальні виконання — за технічним завданням Замовника.
Стандартна комплектація ЯВУ:
- ввідний автоматичний вимикач на розрахунковий струм;
- місце під електролічильник прямого або трансформаторного включення (DIN-рейка або монтажна панель);
- автоматичні вимикачі на лініях, що відходять;
- клемник PEN/N/PE з пломбувальним вушком;
- комплект пломбувальних вушок на відсік обліку;
- монтажні петлі / кронштейни для навісного кріплення.
Опції на замовлення:
- трансформатори струму (ТС) 100/5…1000/5 для непрямого включення лічильника;
- пристрої захисту від імпульсних перенапруг (ПЗІП) класу I+II;
- сервісна розетка 230 В у окремому відсіку;
- підігрів відсіку обліку для вуличного монтажу (-45…-25 °C);
- світлодіодне освітлення відсіку з вимикачем дверей;
- колір корпусу — RAL 7035 (світло-сірий) стандарт, інші RAL — на замовлення.
Електролічильники:
Ящик постачається без лічильника. Модель визначається технічними умовами вашого ОСР (Обленерго). Усі встановлювані лічильники мають бути сертифіковані в Україні та внесені до реєстру ОСР.
Терміни та гарантія:
Типовий термін виготовлення — 5-7 робочих днів для серійних моделей, до 14 днів для індивідуальних виконань*. Гарантійний термін — 24 місяці з дня введення в експлуатацію*.
*Орієнтовні строки та умови. Точний термін і гарантія — у договорі постачання.
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
ЯВУ — комплектний низьковольтний пристрій розподілу за ДСТУ EN 61439-3:2014. На відміну від простого боксу з лічильником, ЯВУ виконує три функції: приймання від ОСР (ввід), комерційний облік (лічильник + пломбування відсіку згідно вимог Обленерго), захист ліній від перевантажень і КЗ. Постачається як цілісний заводський виріб з ТУ, сертифікатом і протоколом випробувань.
Два варіанти: прямого включення (лічильник у силовому колі, до 100 А — приватні будинки, невеликі комерційні обʼєкти) і трансформаторного (через ТС з коефіцієнтами 100/5, 200/5, 400/5, 600/5, 1000/5 — для більших струмів). Конкретна модель — за технічними умовами ОСР.
Так — для фасадного монтажу замовляють виконання IP54 за ДСТУ EN 60529:2018 з кліматичним УХЛ2 (-45…+40 °C). Захист від пилу та бризок води з будь-якого напрямку. Для холодних регіонів — опціонально внутрішній підігрів відсіку обліку при температурах нижче -25 °C.
Так. Кожен ЯВУ виходить з заводу з комплектом: паспорт виробу, сертифікат відповідності (ДСТУ EN 61439-3:2014), протокол приймально-здавальних випробувань, інструкція з монтажу та експлуатації. Додатково — ТУ У 27.1-40132794-003:2016.
