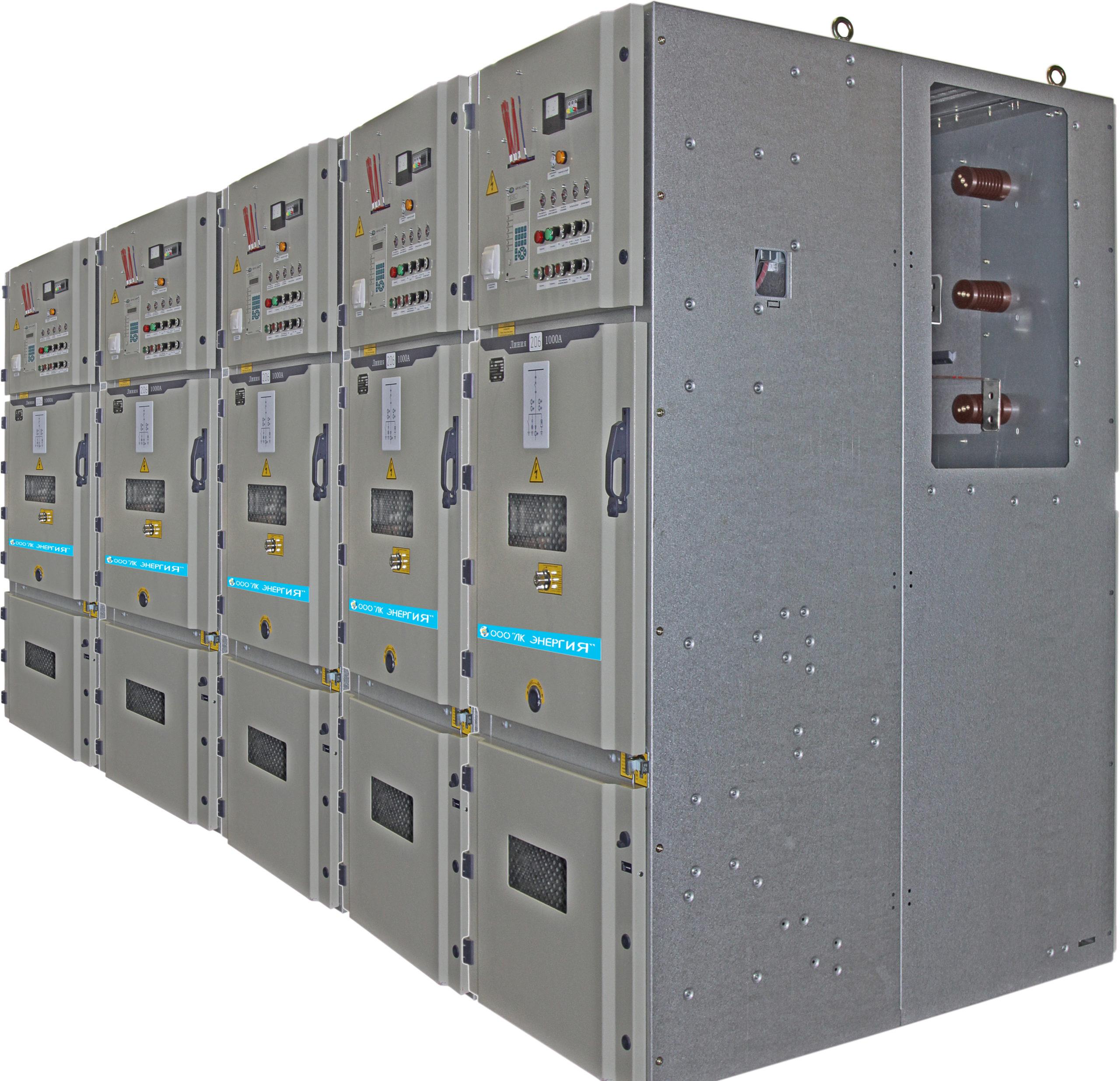

КМ-Е-1ХХХ
Комплектні розподільчі пристрої серії КМ-Е-1ХХХ призначені для приймання і розподілу електричної енергії трифазного змінного струму частотою 50 або 60 Гц, напругою 6 або 10 кВ у мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.
Застосовуються в закритих розподільних пристроях (ЗРП) і електроустановках із частими комутаційними операціями.
ЗРП-6(10) кВ комплектується з окремих шаф КРП, у кожній з яких розміщується апаратура одного приєднання до збірних шин ЗРП.
Шафи серії КМ-Е-1ХХХ відповідають вимогам ТУ У 27.1-40132794-001:2016 і ДСТУ IEC 62271-200:2015.
Шафа КРУ – металева збірна конструкція каркасно-панельного типу, виготовлена зі сталевого високоякісного листа на високоточному обладнанні, пофарбована методом порошкового напилення з вбудованою в неї апаратурою високої напруги, а також приладами вимірювання, сигналізації, захисту та керування.
Кліматичне виконання У3 за ГОСТ 15150-69.
Ступінь захисту шаф – IP20 за ДСТУ EN 60529:2014.
Структура умовного позначення
Основні технічні характеристики
| Назва параметра | Значення параметра |
|---|---|
| Номінальна напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних ланцюгів, А | 630; 1000; 1250; 1600; 2000; 2500; 3150 |
| Номінальний струм відключення вимикача, кА | 20; 31,5; 40 |
| Електродинамічна стійкість головних ланцюгів, кА | 51; 81; 102 |
| Термічна стійкість головних ланцюгів, кА | 20; 31,5; 40 |
| Номінальна напруга допоміжних кіл – змінного струму, В – постійного струму, В |
220 100; 220 |

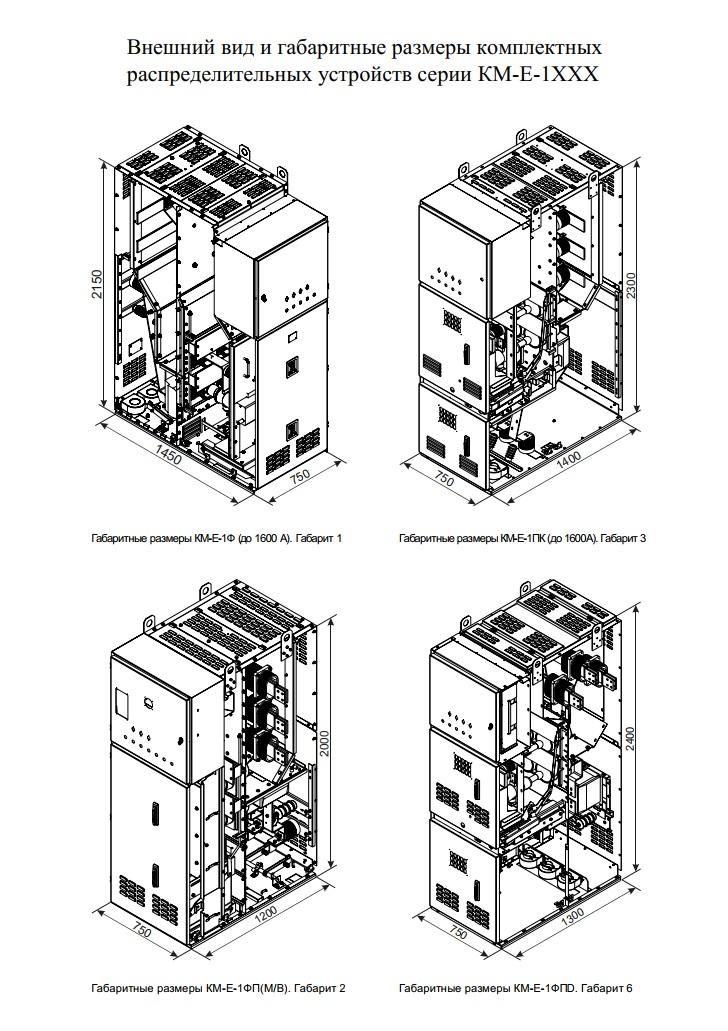

| Габаритні розміри (ВхШхГ), мм | |
| Габарит 1: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2150х750х1450 2250х900(1120)х1300 |
| Габарит 2: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2000х750х1200 2250х900(1120)х1500 |
| Габарит 3: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2300х750х1400 2250х900(1120)х1500 |

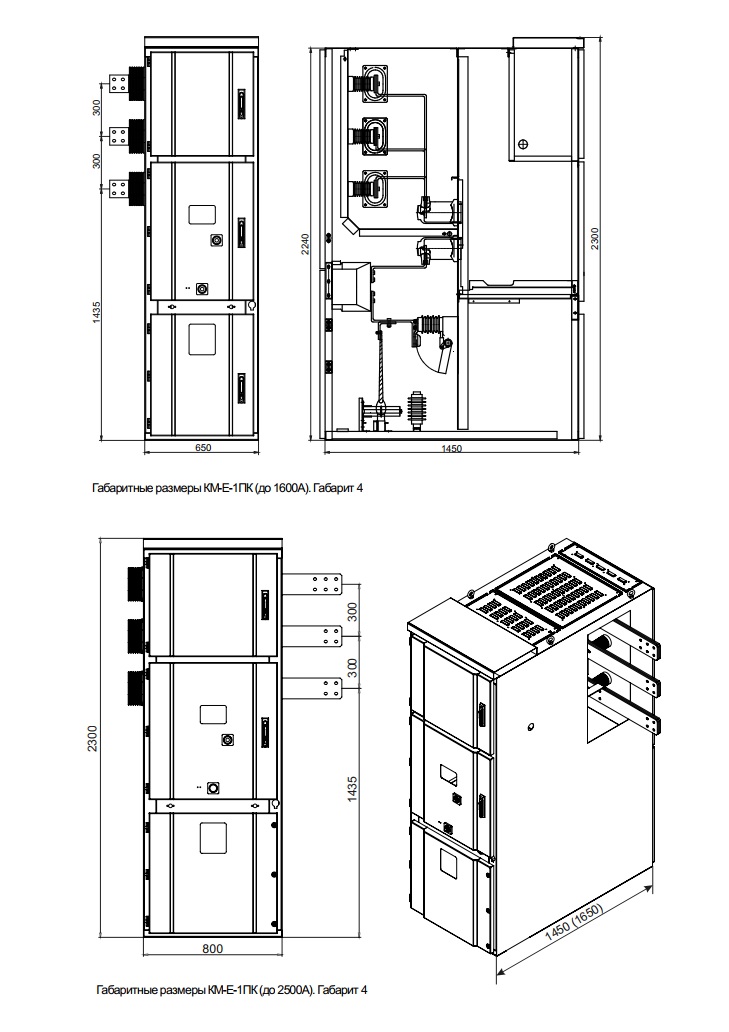

| Габарит 4: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2300х650х1450(1650) 2300х800х1450(1650) |
| Габарит 5: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2150х750х1450 2250х900(1120)х1690 |
| Габарит 6: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2400х750х1300 2250х900х1300(1500) |
| Габарит 7: 630 А; 1000 А; 1600 А 2000 А; 2500 А; 3150 А |
2350х900х1650 2350х1120х1650 |
| Максимальна маса, кг | До 950 |

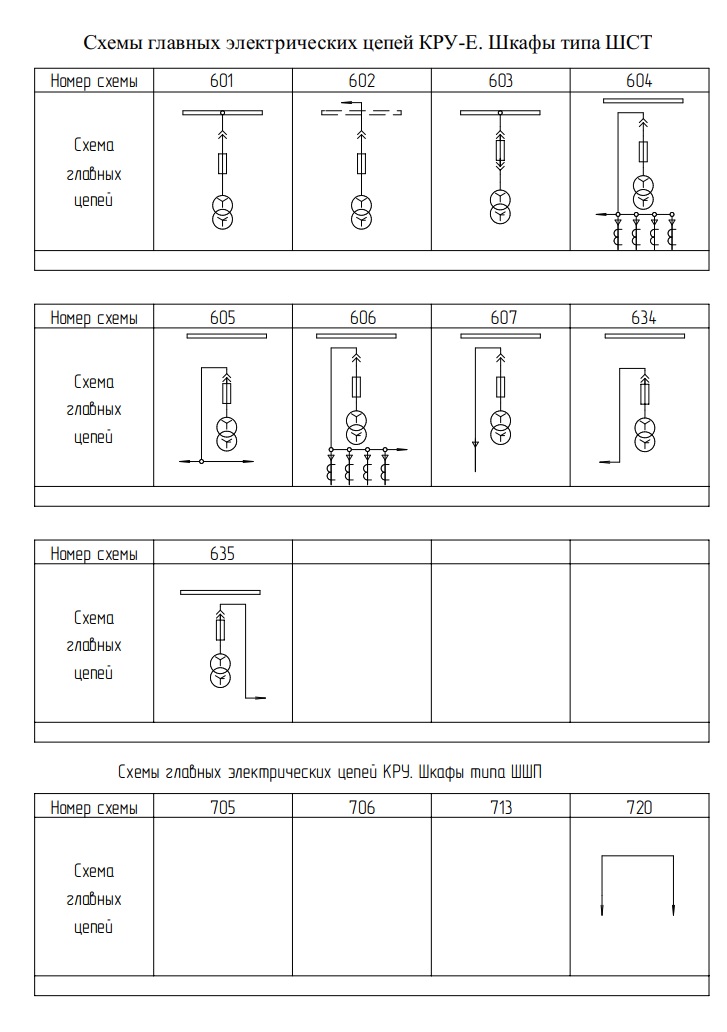

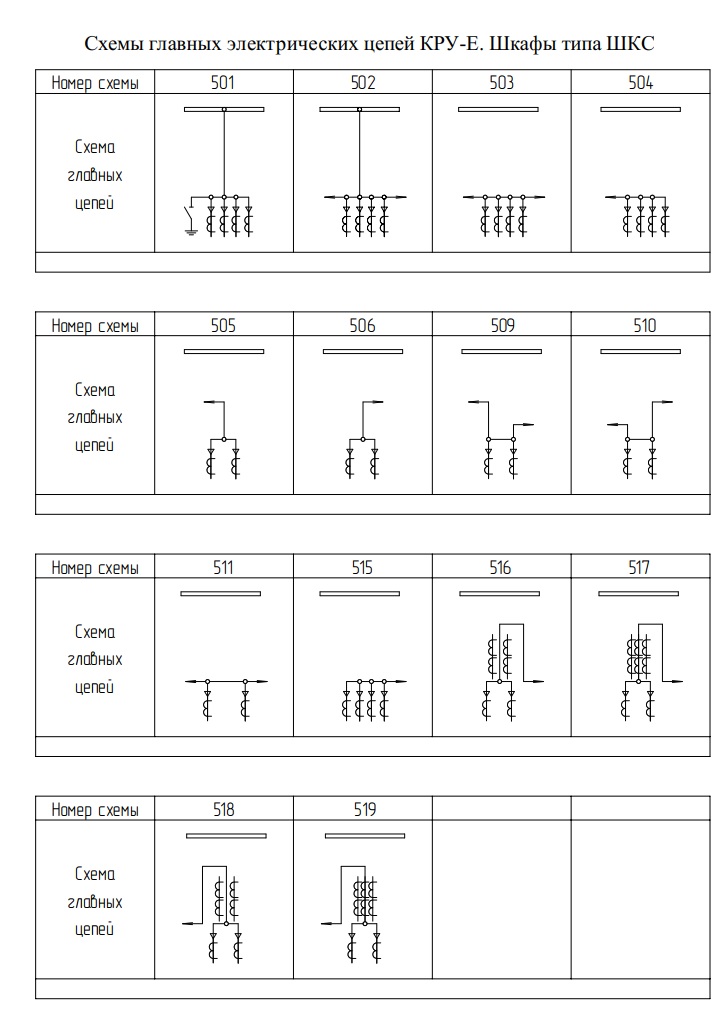

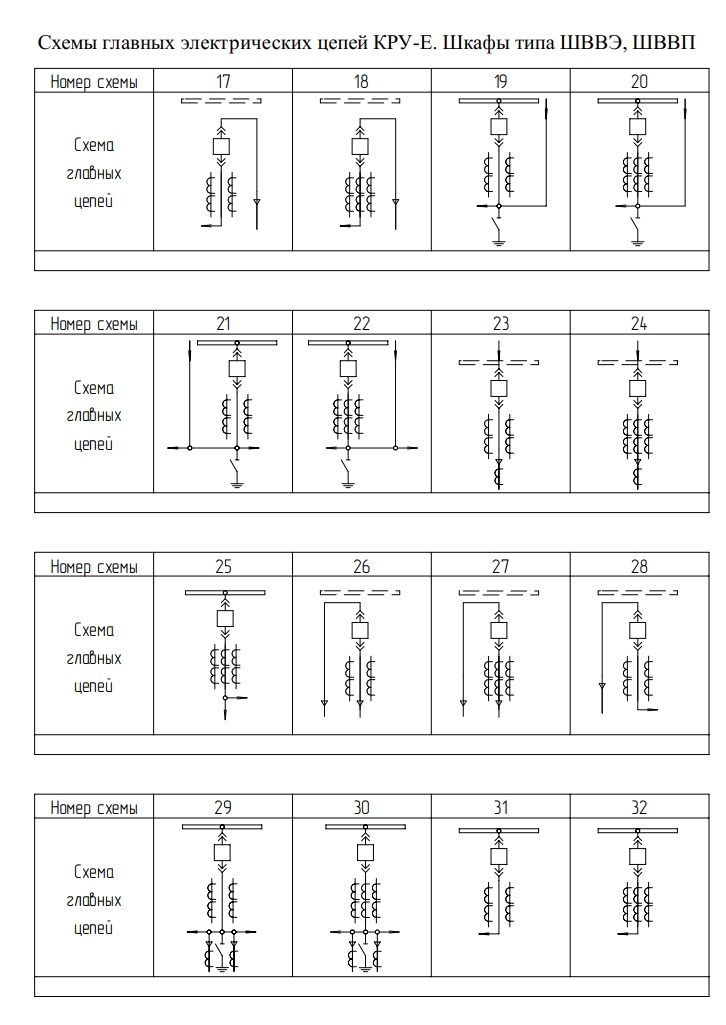

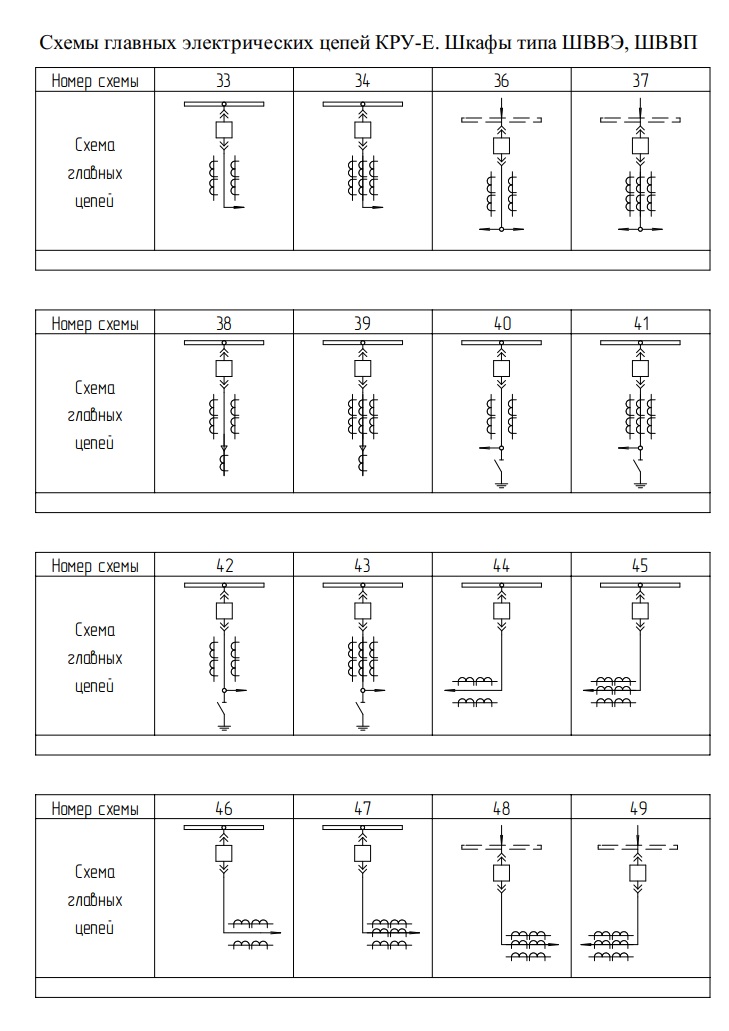

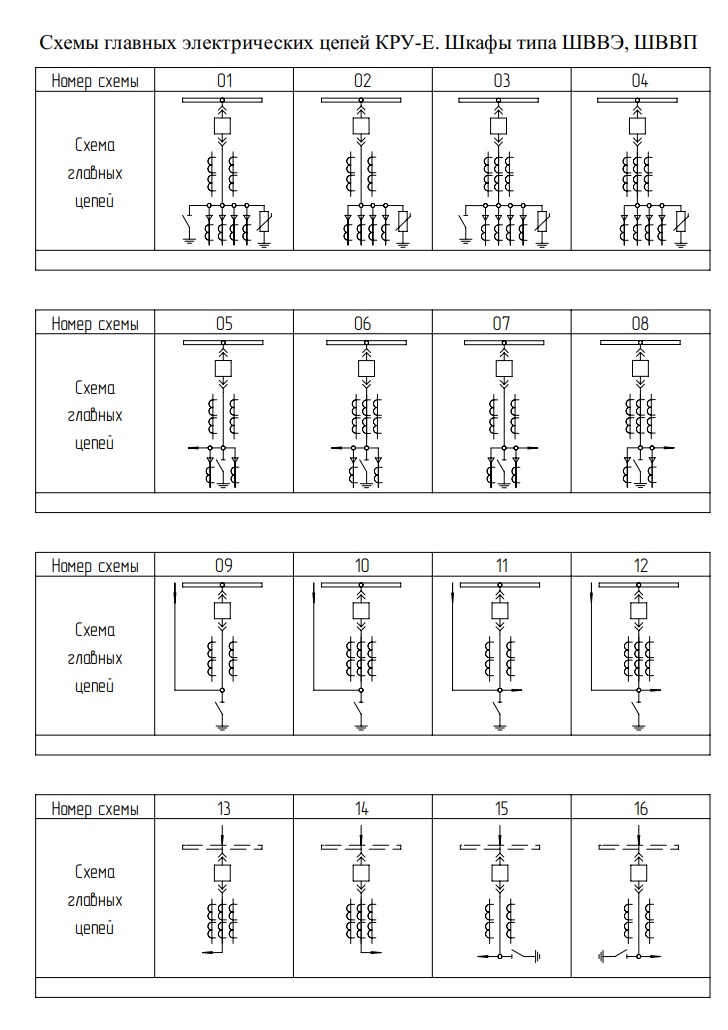

Класифікацію шаф КРУ серії КМ-Е-1ХХХ за типовиконаннями, залежно від апаратури, що вбудовується, і приєднань, зазначено в таблиці
| Буквене позначення шафи КРУ | Типовиконання шафи КМ-Е-1ХХХ | № схем головних кіл |
|---|---|---|

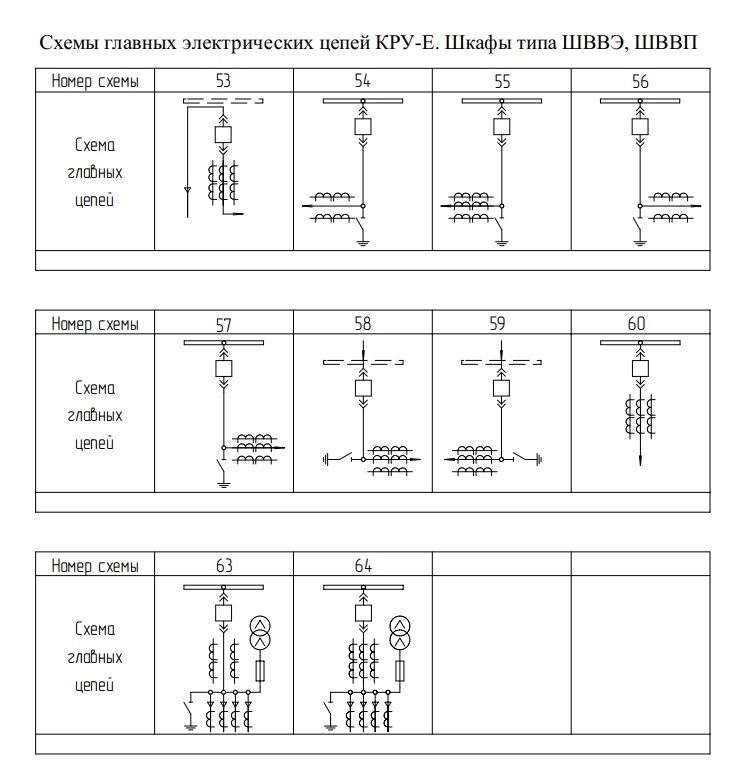

| ШВВП | Шкафа з вакуумним вимикачем з пружинним приводом | 01-64 |
| ШВВЕ | Шкаф з вакуумним вимикачем з електромагнітним приводом | 01-64 |

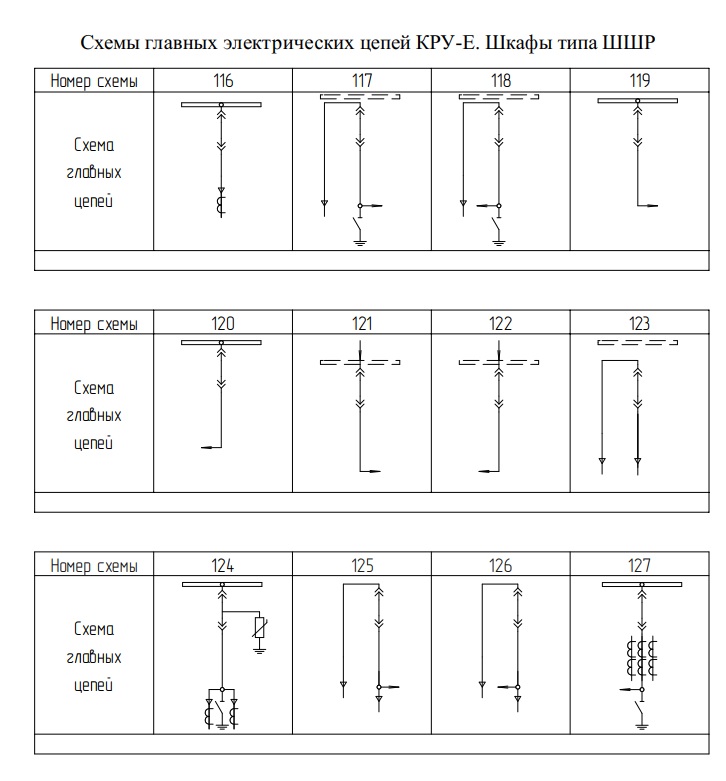

| ШШШР | Шкаф з шинним роз’єднувачем | 101-127 |

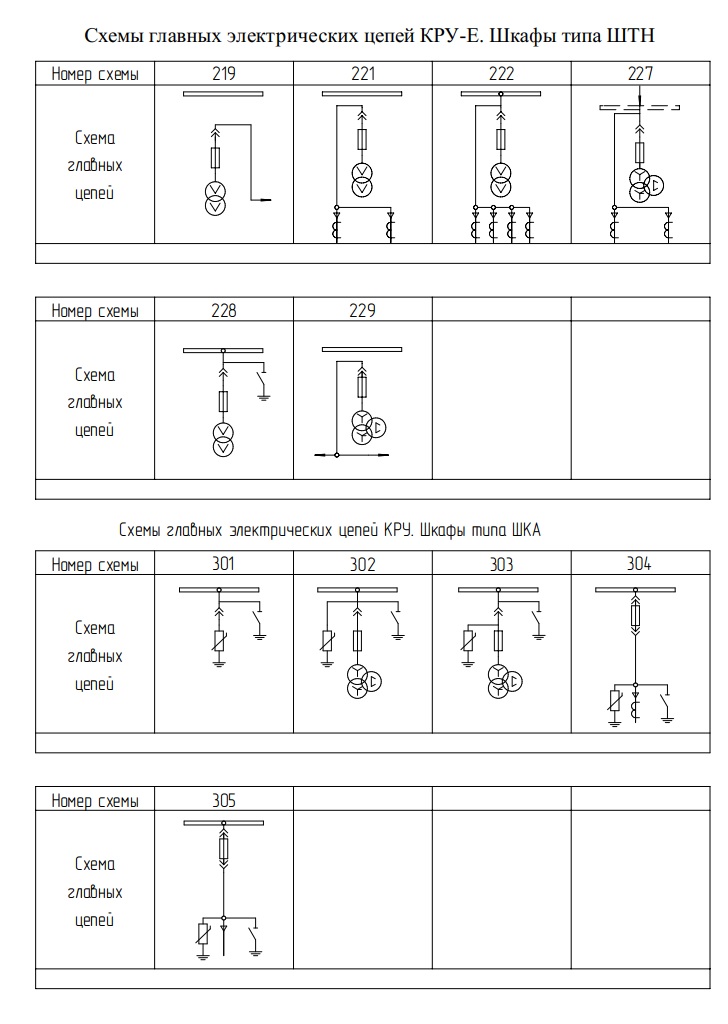

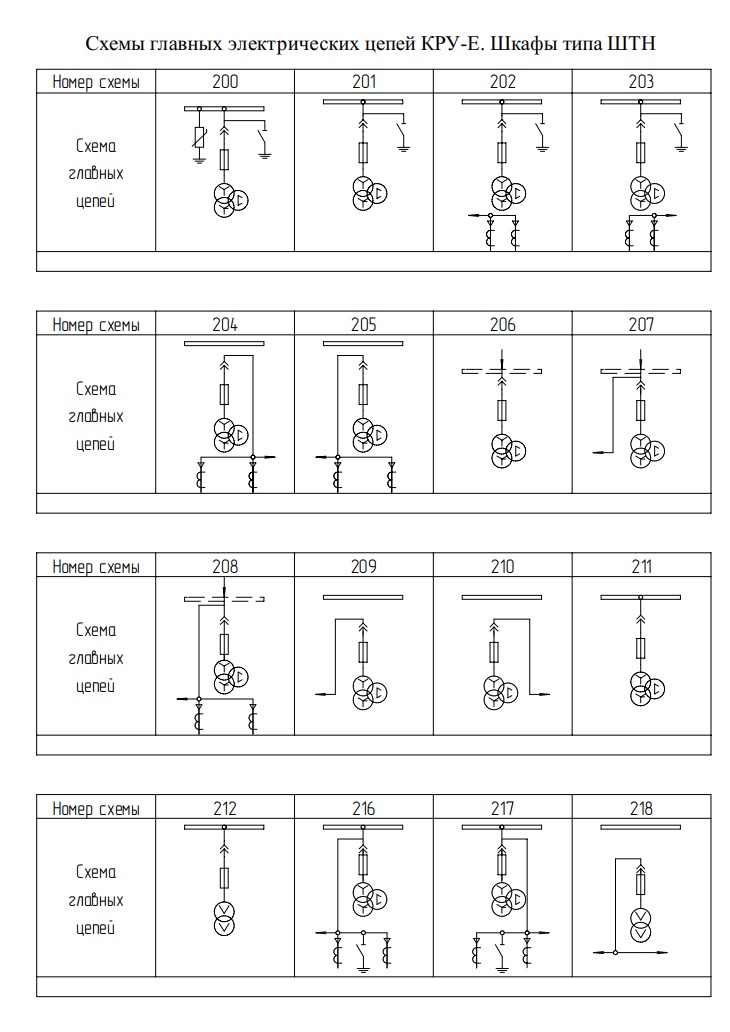

| ШТН | Шкафа з трансформаторами напруги | 200-229 |
| ШКА | Шкафа з комбінованою апаратурою | 301-305 |

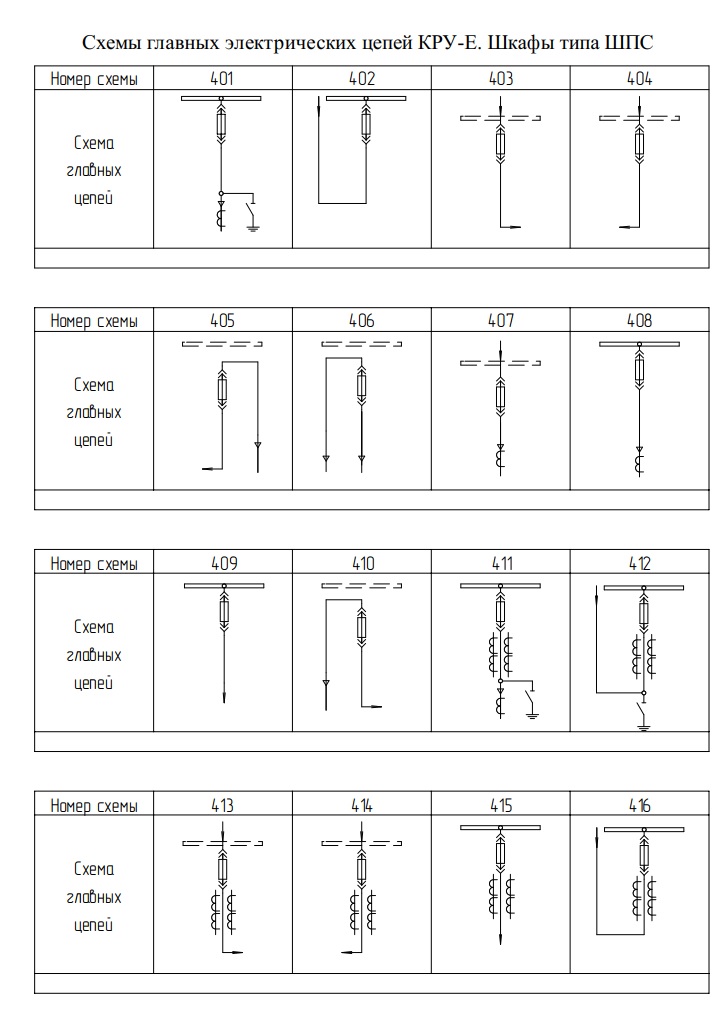

| ШПС | Шкаф із силовими запобіжниками | 401-416 |

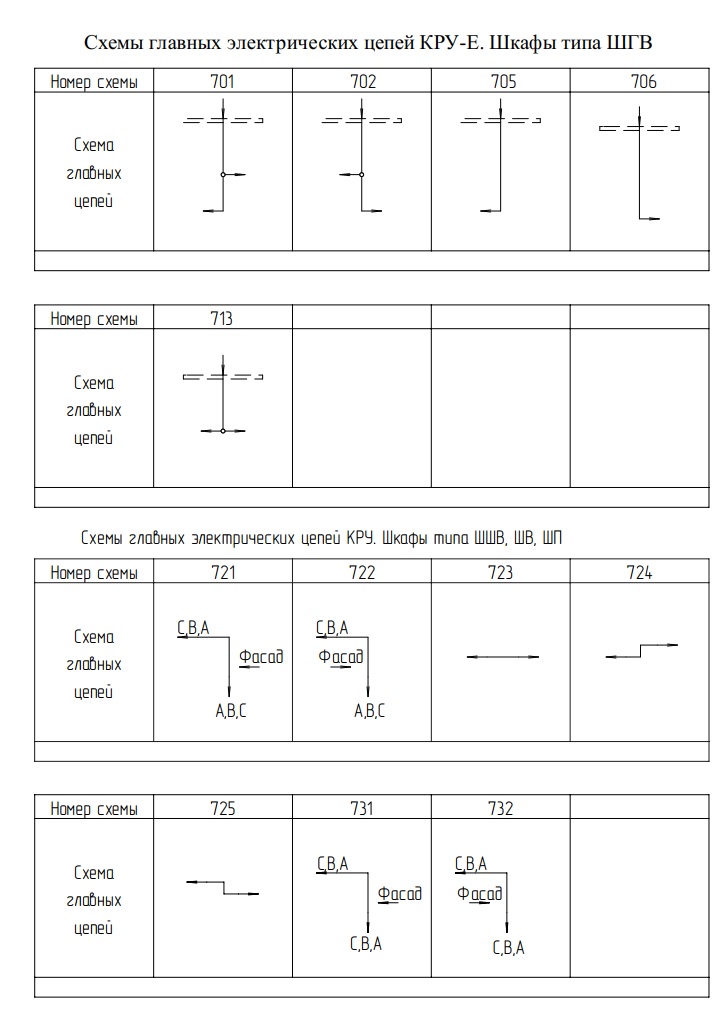

| ШП | Шкаф перехідний | 724; 725 |
| ШНВА | Шкафа з низьковольтною апаратурою | |
| ОРШ | Окремо розташована релейна шафа |
Структуру умовного позначення типовиконання шафи КРУ під час оформлення замовлення на виготовлення КРУ наведено нижче:
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
КМ-Е (Комплектна Модернізована серія) - це розподільча шафа напругою 6-10 кВ з викатним елементом. Вона призначена для прийому та розподілу електроенергії на відповідальних об'єктах: підстанціях обленерго, нафтогазових підприємствах, металургійних заводах та ТЕЦ, де потрібна максимальна безперебійність та швидкість обслуговування.
Цифри після назви серії вказують на номер схеми головних кіл (первинних з'єднань). 1. Перша цифра "1" — це позначення габариту або модифікації шафи. 2. Наступні три цифри (ХХХ) — це номер конкретної схеми за каталогом (наприклад, лінія з вимикачем, секційний роз'єднувач, трансформатор напруги тощо). При замовленні наші інженери підбирають номери схем згідно з вашим однолінійним проектом.
Головна перевага — це касетна (викатна) конструкція. У КСО вимикач прикручений намертво. У шафі КМ-Е вимикач стоїть на спеціальному візку (касеті). У разі поломки або для профілактики персонал може за хвилину викотити вимикач, оглянути його в безпечній зоні або замінити на резервний, не знеструмлюючи всю секцію шин надовго.
