КРУ на напругу 35 кВ
Комплектні розподільчі пристрої типу КРУ-Е-35 призначені для приймання і розподілу електричної енергії трифазного змінного струму частотою 50 Гц, напругою 35 кВ у мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.
Застосовуються в розподільних пристроях (РУ) на напругу 35 кВ у складі КТП Б 110/35/6(10) кВ або в окремі ЗРУ-35 кВ.
РУ-35 кВ комплектується з окремих шаф КРУ-Е-35, у кожній з яких розміщується апаратура одного приєднання до збірних шин РУ-35 кВ.
Шафи КРУ-Е-35 відповідають ТУ У 27.1-40132794-001:2016.
Шафи КРУ-Е-35 комплектуються вимикачами типу ВР-35 – виробництва ВАТ РЗВА (м. Рівне), VD-4 – фірми АВВ та інших провідних виробників високовольтної апаратури.

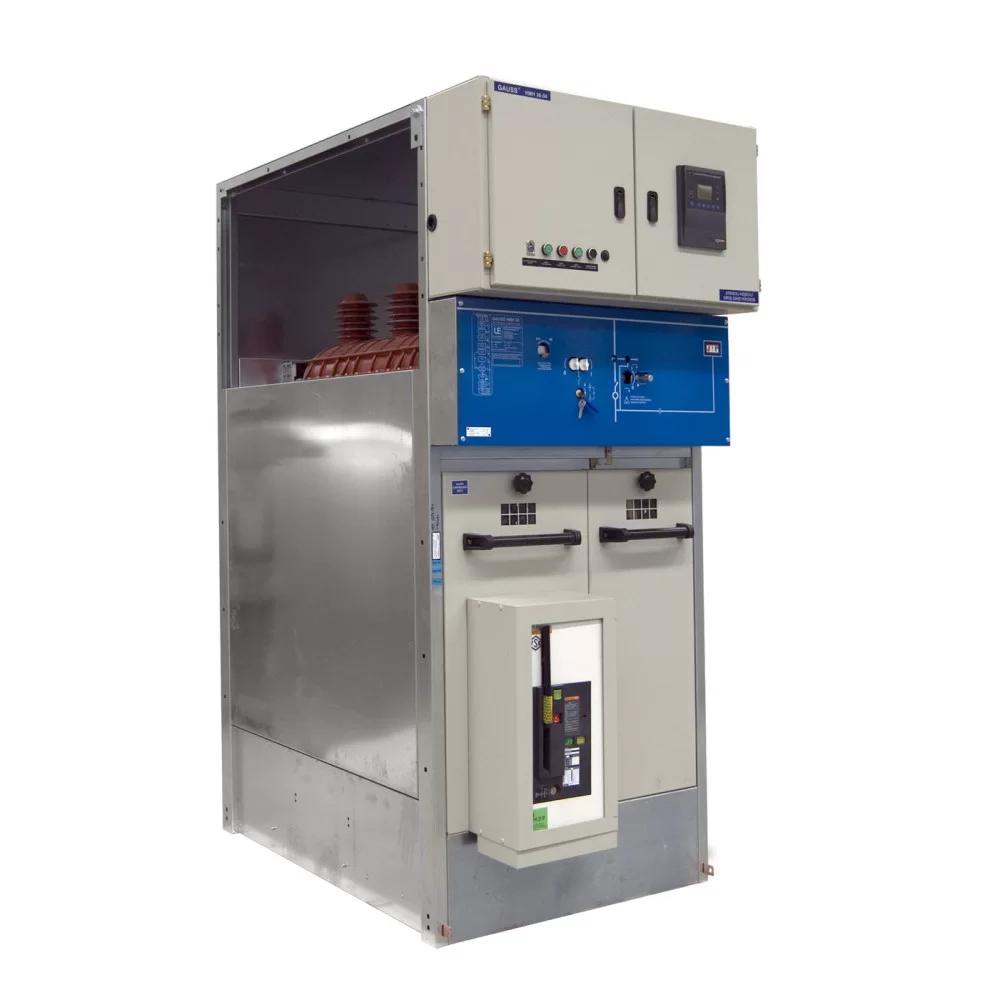

Шафа КРУ – металева збірна конструкція каркасно-панельного типу, виконана зі сталевого високоякісного листа на високоточному устаткуванні, пофарбована методом порошкового напилення з вбудованою в неї апаратурою високої напруги, а також приладами вимірювання, сигналізації, захисту та управління.
КРУ-Е-35 виготовляють для внутрішнього встановлення в капітальній будові, а також для зовнішнього встановлення в модульному утепленому блоці типу КРПЗМ, оснащеному системами обігріву, пожежогасіння, вентиляції, а також пожежо-охоронної сигналізації. Одна секція модульної будівлі КРПЗМ призначена для встановлення однієї шафи КРУ-Е-35.
Кожна секція модульної будівлі являє собою повністю зібраний блок, що скорочує терміни і матеріальні витрати на спорудження РУ-35 кВ.
Кліматичне виконання У3 за ГОСТ 15150-69.
Ступінь захисту шаф – IP20 за ДСТУ EN 60529:2014.
Структура умовного позначення
| Назва параметра | Значення |
|---|---|
| Номінальна напруга, кВ | 35 |
| Найбільша робоча напруга, кВ | 40,5 |
| Номінальний струм головних ланцюгів, А | 1000; 1600 |
| Номінальний струм відключення вимикача, кА | 20; 25 |
| Електродинамічна стійкість головних ланцюгів, кА | 51; 64 |
| Термічна стійкість головних ланцюгів, кА | 20; 25 |
| Номінальна напруга допоміжних кіл: – змінного струму, В – постійного струму, В |
220 100; 220 |

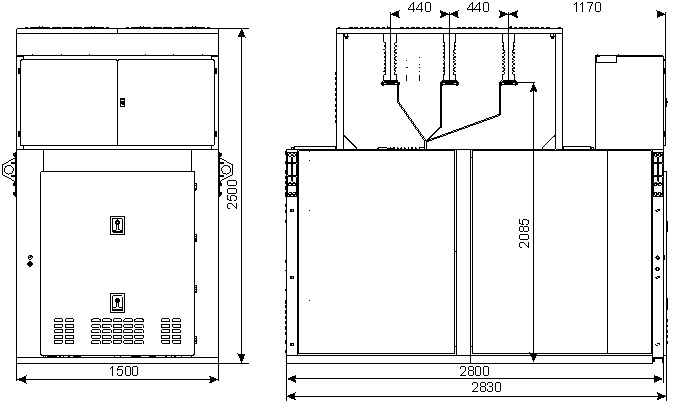

| Габаритні розміри (ВхШхГ), мм: | 2500х1500-2830 2400х1200х2800 |
| Максимальна маса, кг | 2000 |

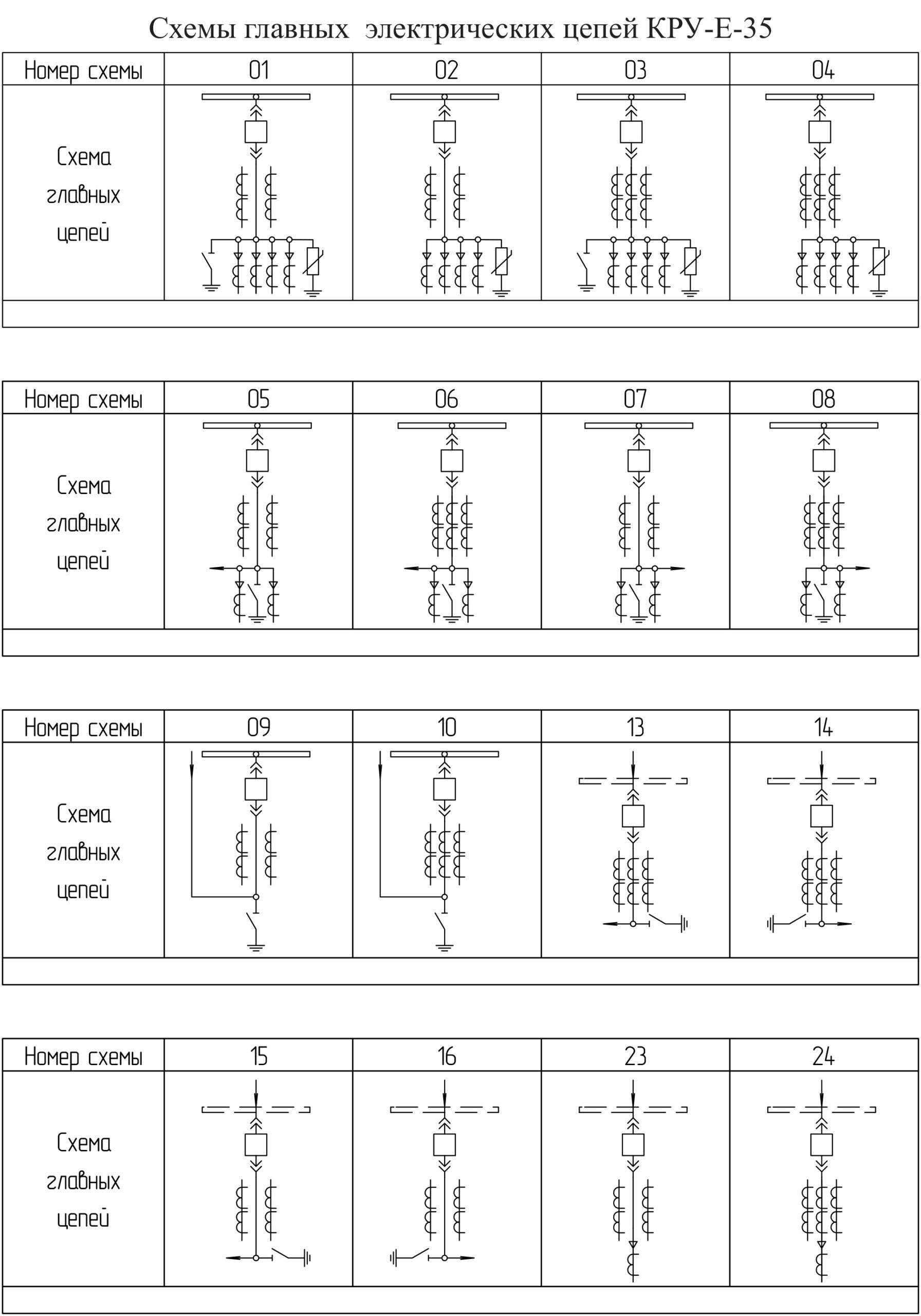

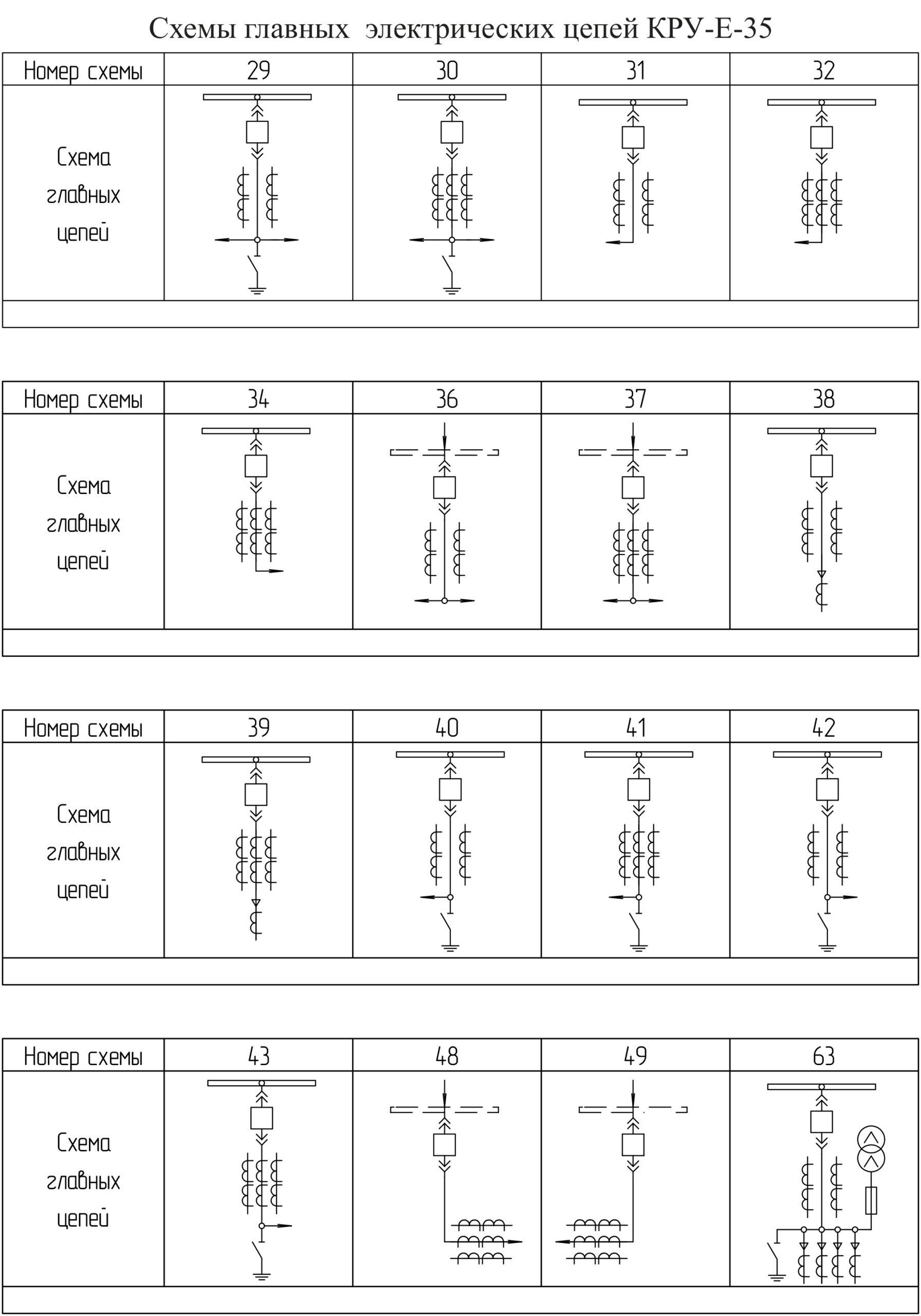

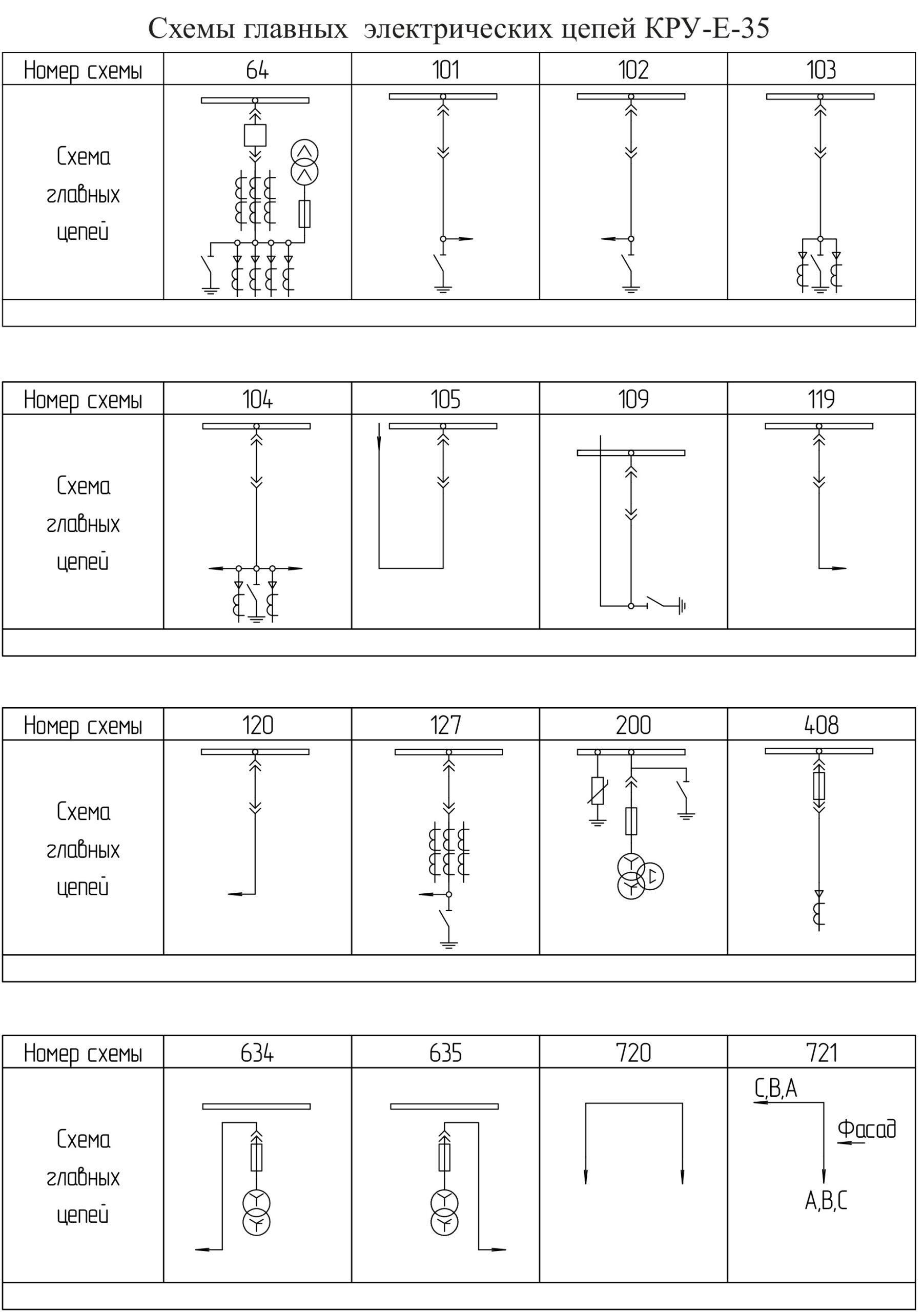

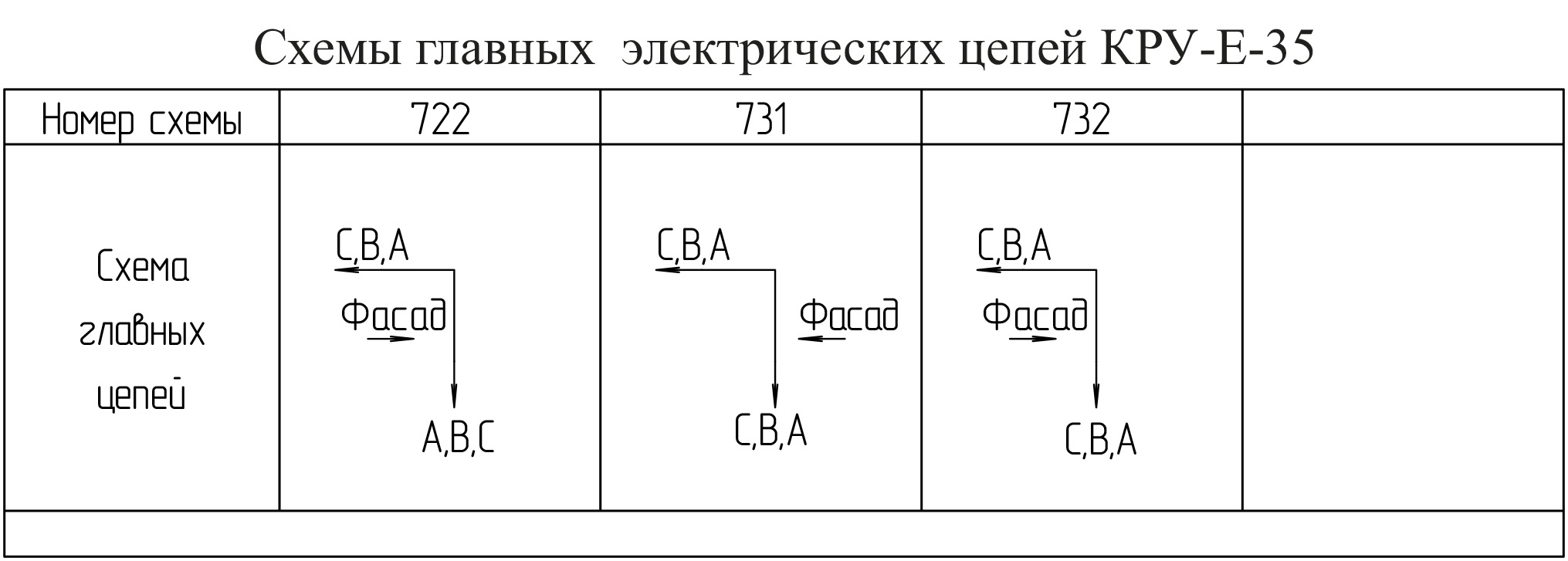

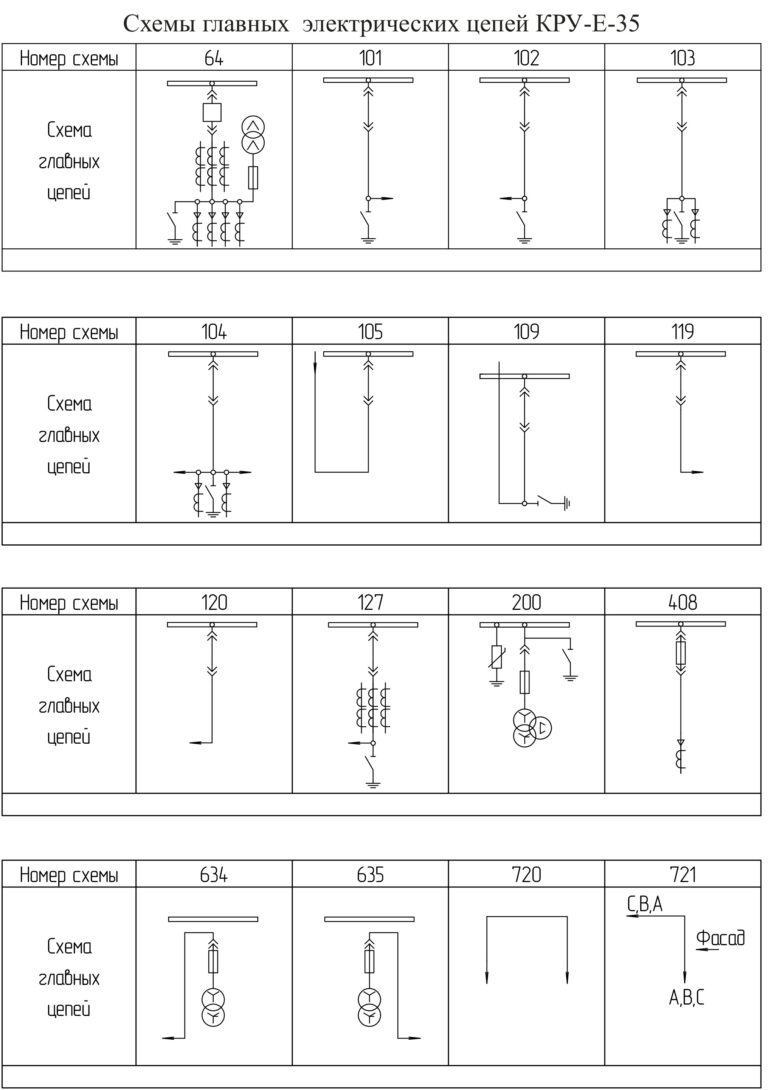

Класифікація шаф КРУ-Е-35 за типовиконаннями, залежно від вбудованої апаратури та приєднань, зазначена в таблиці.
| Буквене позначення шафи КРУ | Типовиконання шафи КРУ-Е-35 | № схем головних кіл |
|---|---|---|
| ШВВП | Шкафа з вакуумним вимикачем з пружинним приводом | 01-10; 13-16; 23; 24; 29; 30-34; 36-43; ;48; 49; 63; 64; |
| ШВВЕ | Шкафа з вакуумним вимикачем з електромагнітним приводом | |
| ШТН | Шкафа з трансформаторами напруги | 200 |
| ШСТ | Шкаф із силовим трансформатором | 634; 635 |
| ШШР | Шкафа з шинним роз’єднанням | 101-105; 109; 119; 120; 127 |
| ШЗС | Шкаф із силовими запобіжниками | 408 |
| ШШП | Шкаф шинної перемички | 720 |
| ШШВ | Шкаф шинного вводу | 721; 722; 731; 732 |
Структуру умовного позначення типовиконання шафи КРУ-Е-35 під час оформлення замовлення на виготовлення РУ-35 кВ або однієї шафи КРУ наведено нижче:
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТІ ЗАПИТАННЯ
Вибір залежить від бюджету та наявного місця: - Повітряна ізоляція (AIS): Класичне рішення. Шафи більші за габаритами, але значно дешевші і простіші в ремонті. Ідеально для реконструкції старих підстанцій, де багато місця. - Елегазова ізоляція (GIS/КРУЕ): Герметичні баки з газом SF6. Дуже компактні (шафа може бути шириною всього 600 мм), не бояться пилу та вологи, не потребують обслуговування, але коштують дорожче. Ідеально для нових компактних підстанцій у містах або на заводах.
Так, ми використовуємо герметичні баки з нержавіючої сталі, зварені лазером ("sealed for life"). Витік газу виключений на весь термін експлуатації (30+ років). На кожному баку встановлений манометр/датчик щільності, який сигналізує про стан газу, тому персонал завжди попереджений.
Стандартна комірка дозволяє підключити 1 або 2 кабелі на фазу. Якщо у вас потужна лінія і потрібно підключити 3-4 кабелі паралельно, ми додаємо спеціальний поглиблений кабельний відсік або використовуємо додаткові адаптери-розгалужувачі.
