Шафи релейного захисту та автоматики (РЗіА)

Шафи релейного захисту та автоматики (РЗіА)

Шафи релейного захисту, автоматики та сигналізації (далі – шафи РЗіА) призначені для реалізації схем релейного захисту, автоматики, сигналізації, телемеханіки, блокувань і керування комутаційними апаратами ОПУ енергетичних об’єктів і технологічних процесів на різних промислових об’єктах.

Залежно від реалізованих схем, функцій, комплектації, конструкції, розміщення, технічного завдання на виготовлення (або опитувального листа) шафи РЗіА мають різне призначення, конструктивне і схемне виконання.

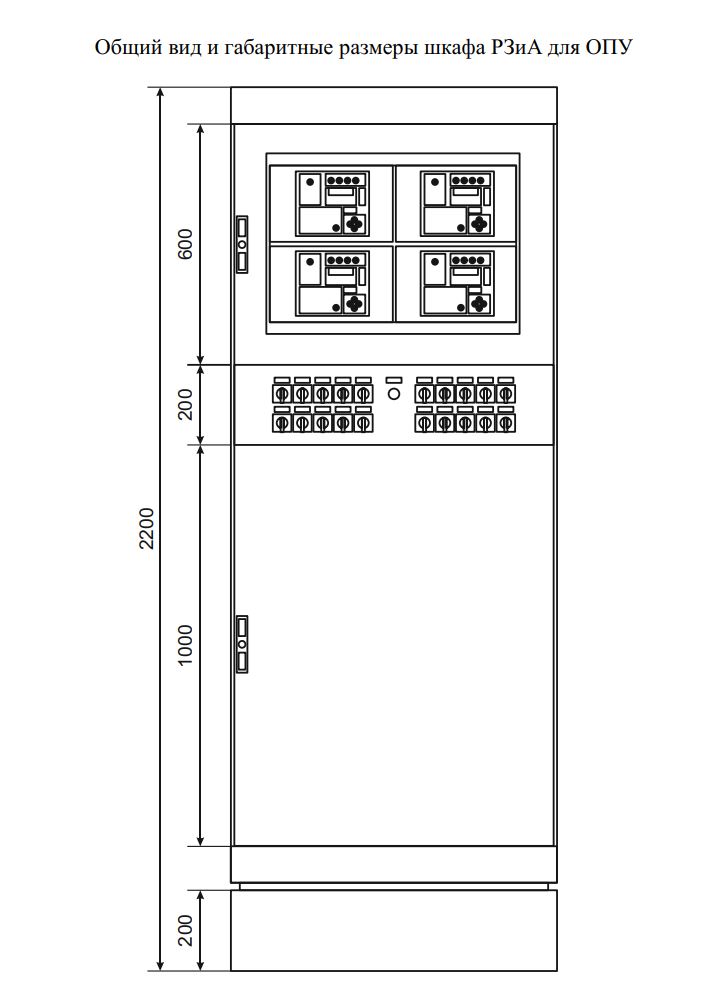

Габаритні розміри шаф РЗіА

Шафи РЗіА являють собою металоконструкцію з розміщеними на ній елементами схеми.

• одностороннього або двостороннього обслуговування;
• внутрішньої або зовнішньої установки – У(ХЛ)3, У(ХЛ)1,
• з обігрівом шафи або окремих апаратів;
• підлогового або навісного виконання;
• відкритої конструкції (ступінь захисту з фасаду IP20) або захищеного виконання (ступінь захисту до IP54).

На передніх дверях або фальшпанелі шаф РЗіА (залежно від категорії розміщення) розташовано апаратуру керування та сигналізації.

Підведення кабелів передбачено через отвори або сальники в дні шафи або через сальники зверху (на замовлення).

Приєднання шаф РЗіА до зовнішніх кіл здійснюється на рядах затискачів. Ряди контактних затискачів призначені для приєднання одного або двох провідників із сумарним перетином до 6 квадратних мм включно.

Шафи комплектуються на замовлення цифровими або електромеханічними пристроями РЗіА. Мікропроцесорні блоки програмуються за логікою спрацьовувань відповідно до схем, технічного завдання.

Шафа центральної сигналізації (далі – ШЦС) призначена для застосування на підстанціях, розподільчих пунктах, у розподільчих пристроях, обладнаних цифровими або електромеханічними пристроями РЗіА, у різних галузях енергетики та промисловості.

ШЦС дає змогу зібрати, опрацювати, наочно відобразити й оперативно передати інформацію про стан об’єкта, сформувати сигнали узагальненої сигналізації, а також швидко та зручно змінювати конфігурацію системи сигналізації.

ЩЦС виконує такі функції:

• приймання та відображення аварійної сигналізації із забезпеченням повторності дії;
• центральною витримкою часу, із забезпеченням повторності дії;
• приймання та відображення сигналів від окремих датчиків;
• передавання інформації про зміну стану сигнальних контактів;
• видача сигналів узагальненої сигналізації “Звуковий сигнал”, “Несправність датчика”;
  ведення журналу подій.

Можливе виготовлення ШЦС на електромеханічній базі або за схемами замовника.

Шафи РЗіА відповідають вимогам ГОСТ 22789 (МЕК 439-1), ДСТУ IEС 60439-1, ДСТУ EN 61439-1 і ТУ У 27.1-40132794-003:2016.

Компонування і комплектація шаф РЗіА виконується за планами і схемами замовника. Під час замовлення достатньо надати технічне завдання на виготовлення або опитувальний лист.

У кожному конкретному випадку на узгодження замовнику надсилається креслення загального вигляду та електрична принципова схема кожної шафи РЗіА.

Нетипові НКП можуть виготовлятися як у вигляді панелей відкритих (аналогічно типовим НКП), так і у вигляді шаф.

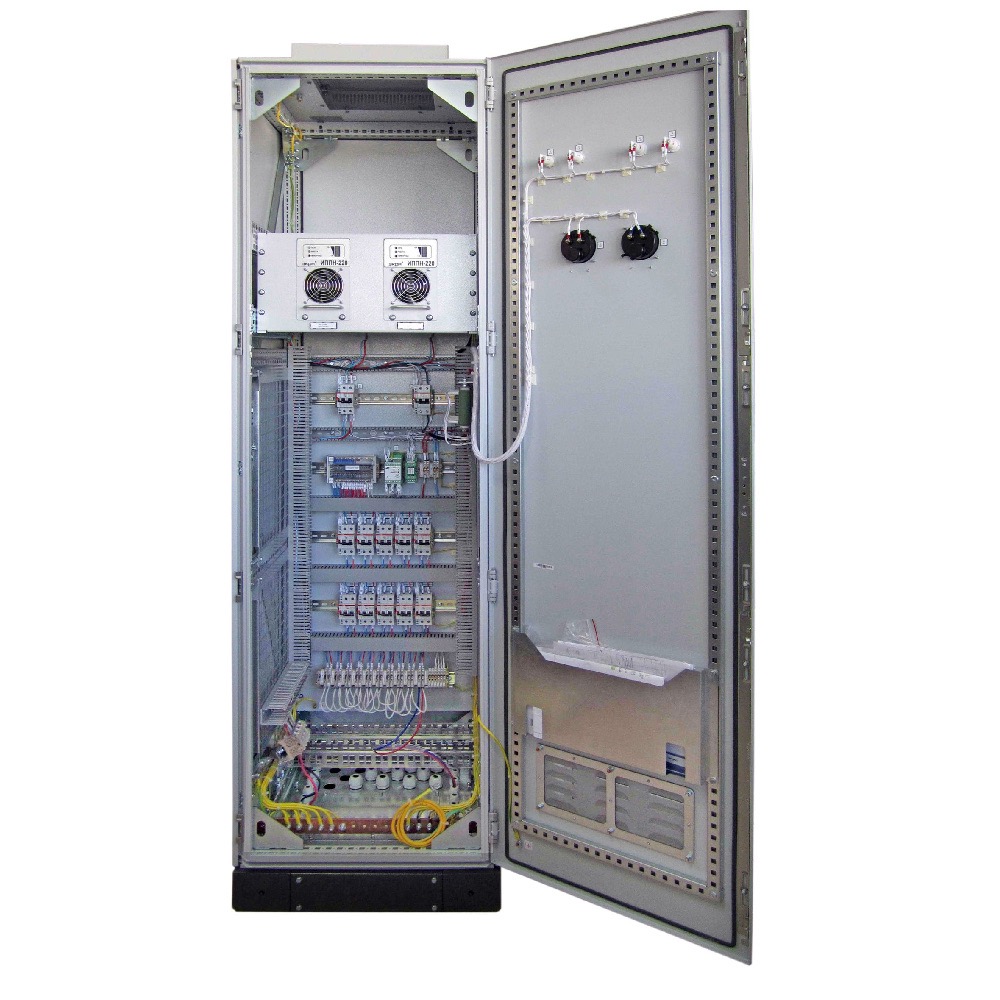

Шафа РЗіА може спереду бути закрита одностулковими дверима з акриловим склом, що забезпечує можливість візуального контролю за станом апаратури за зачинених дверей. Ззаду шафа закрита двостулковими дверима.

Ступінь захисту шафи РЗіА за ДСТУ EN 60529:2018 – IP20, IP21, IP41 та інші на вимогу замовника.

Шафи РЗіА виготовляються як на конструктивах вітчизняного виробництва, так і на конструктивах зарубіжних фірм.
