Типове рішення: КРПЗ — чотиритрансформаторна підстанція 4×630 кВА 6/0,4 кВ
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Типове рішення чотиритрансформаторної підстанції: КРПЗ-4х630 — заводська серія ЛК Енергія, у якій два двотрансформаторні КТП 6/0,4 кВ зібрані в одній модульній будівлі 8700×8600 мм. Чотири трансформатори 630 кВА, два РУ-6 кВ по 8 комірок КСО, два РУ-0,4 кВ на панелях ЩО-90 з АВР. Рішення виконане за реальним проектом реконструкції електропостачання медичного закладу (2023 рік, стадія Р). Опитувальні листи та плани — у вільному доступі нижче, DWG-комплект схем — безкоштовно за запитом через форму.
Коли потрібна чотиритрансформаторна підстанція
Медичні заклади та інші об’єкти першої категорії надійності електропостачання не можуть лишатися без живлення навіть на час переключень — їм потрібні незалежні вводи та автоматичне введення резерву. У КРПЗ-4х630 це закладено конструктивно: кожна з двох КТП має два вводи 6 кВ від РП, секційні апарати в РУ-6 кВ (СВ і СР з АВР-СН) та секційну панель ЩО-90-1325 з АВР у РУ-0,4 кВ. Втрата будь-якого трансформатора чи вводу не зупиняє живлення навантаження.
Підстанція поставляється як модульна будівля заводської готовності: каркас із сендвіч-панелей 50 мм, камери трансформаторів з примусовою вентиляцією, внутрішнє та зовнішнє освітлення. На майданчику лишаються фундамент і підключення кабельних ліній.
Від двох окремих КТП рішення відрізняється компонуванням: обидві двотрансформаторні КТП зібрані в одній модульній будівлі заводської готовності — дві секції по 4350 мм у спільному каркасі, один фундамент і один майданчик замість двох. Секціонування з автоматичним резервом при цьому збережене в кожній КТП на обох рівнях напруги: секційні апарати з АВР-СН у РУ-6 кВ та секційна панель ЩО-90-1325 з АВР у РУ-0,4 кВ. Для порівняння: базова однотрансформаторна конфігурація — у рішенні КТП 10/0,4 кВ з РУНН, щит 0,4 кВ двотрансформаторної підстанції — у рішенні ЩО-90 для ЗТП.
Технічні параметри рішення
- КРПЗ-4х630: чотири трансформатори 630 кВА, 6/0,4 кВ — два двотрансформаторні КТП (№2, №3) в одній будівлі, живлення від РП-6 кВ
- Габарити модульної будівлі: 8700×8600 мм (дві секції по 4350 мм)
- РУ-6 кВ: по 8 комірок КСО на КТП — два вводи, СВ, СР з АВР-СН, лінії до Т1/Т2, дві комірки ТВП+ТН; вакуумні вимикачі, термінали захисту РС83-АВ2, ТН ЗНОЛП, ТВП ТСКЛ, шафа ШВОС
- РУ-0,4 кВ: по 7 панелей ЩО-90 на КТП — ввідні ЩО-90-1107 з ВА-79Е 2500 А (Icu 80 кА), секційна ЩО-90-1325 з АВР, чотири розподільчі ЩО-90-1400 із 16 фідерами ВА-74Е 630 А (Icu 36 кА)
- Збірні шини 0,4 кВ: 400 В, 2500 А, АД31 2×(10×100); шинні мости ШМ ЩО90-1713
- Облік: лічильники GAMA 300 на вводах 0,4 кВ, трансформатори струму TAT1012, амперметри/вольтметри EDM
- Модульна будівля: сендвіч-панелі 50 мм, природна вентиляція РУ та примусова у відсіках трансформаторів, колір корпусу RAL за завданням
- Рік розробки: 2023, стадія Р, мова схем — українська; габаритний кресленик і плани містять окремі написи російською
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

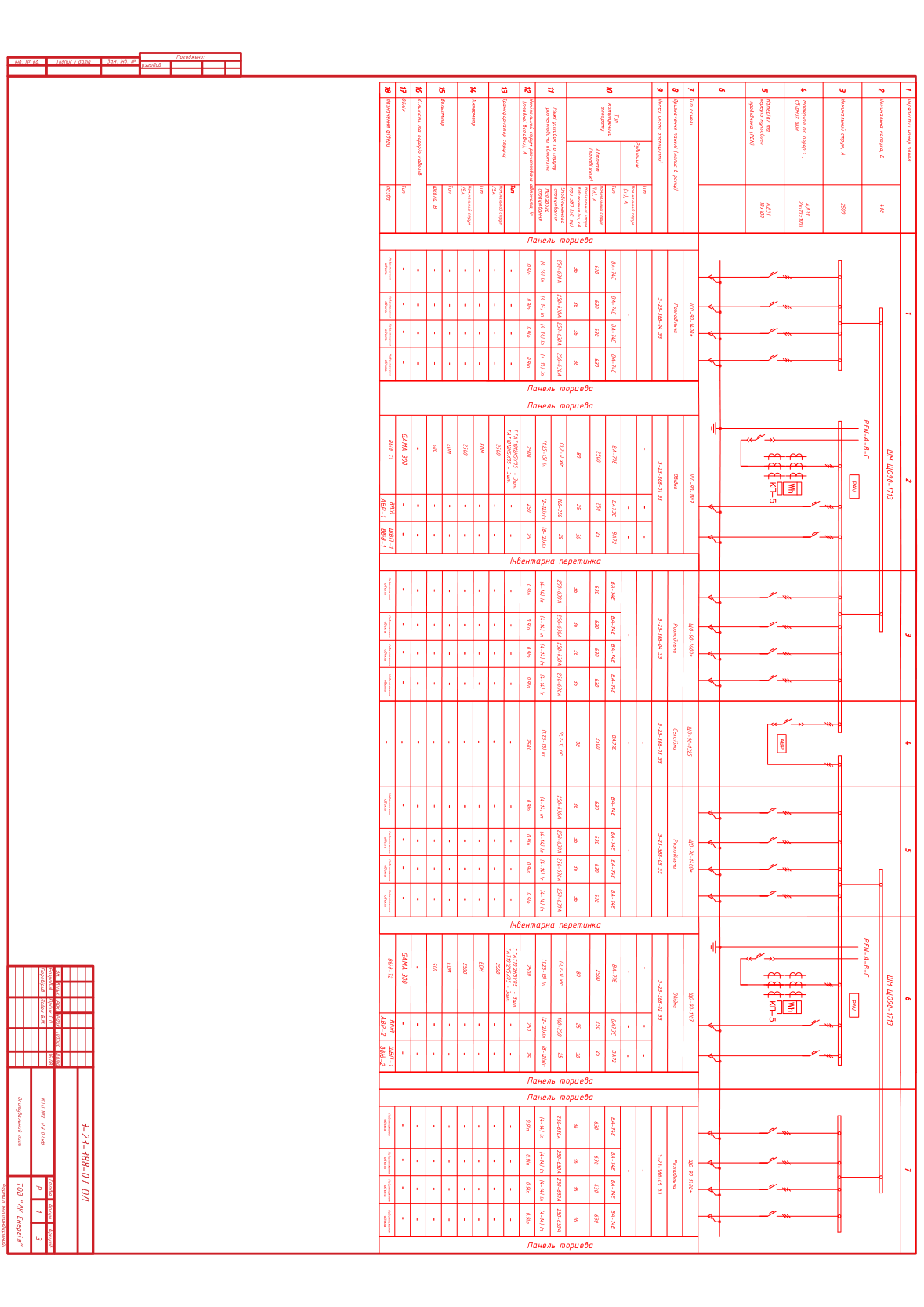

| 1 | Опитувальний лист РУ-0,4 кВ — КТП №2 | 7 панелей ЩО-90: два вводи ВА-79Е 2500 А, секційний АВР, 16 фідерів ВА-74Е 630 А, облік GAMA 300 | |

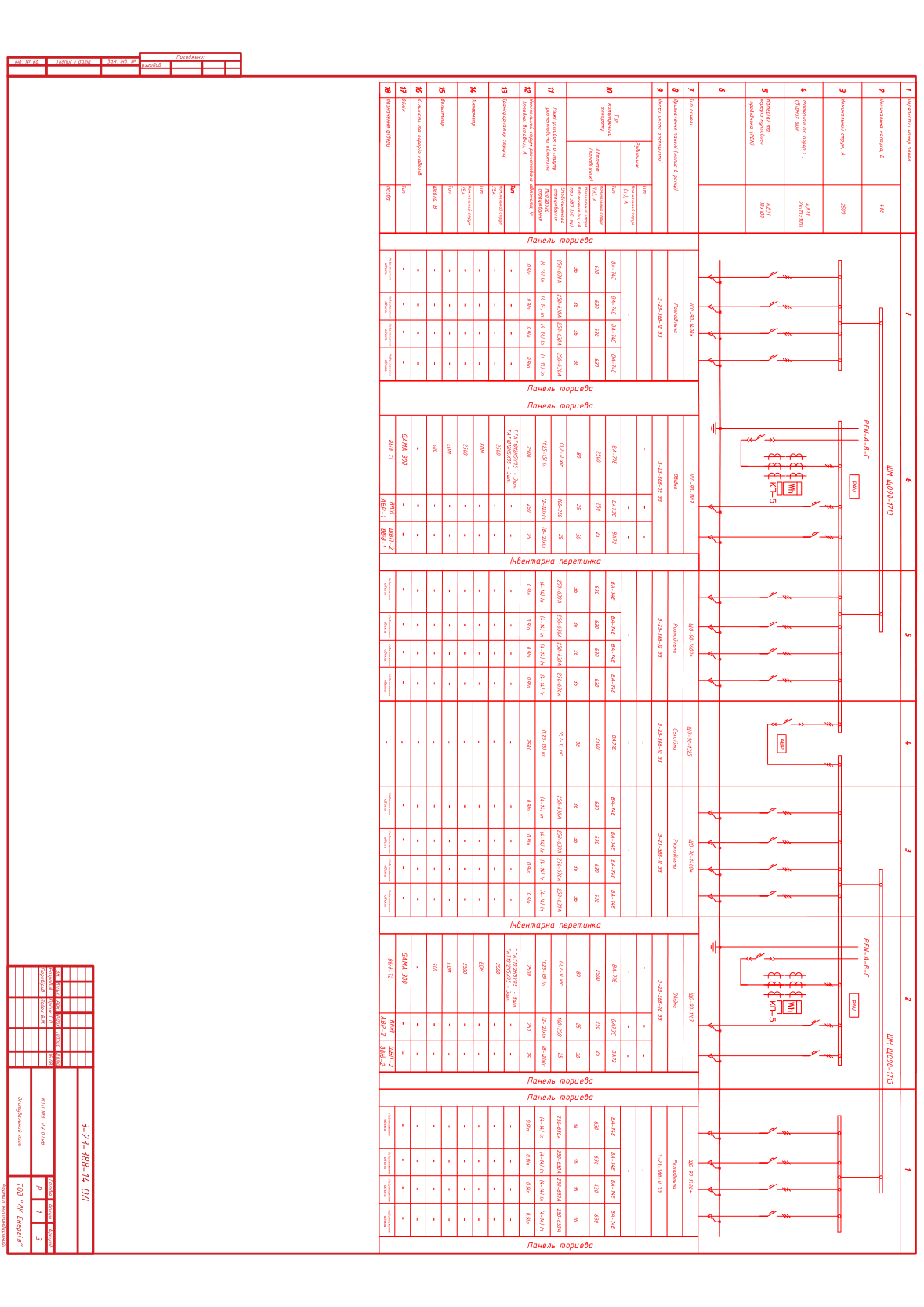

| 2 | Опитувальний лист РУ-0,4 кВ — КТП №3 | Друга секція підстанції: дзеркальна конфігурація панелей ЩО-90 з АВР та обліком | |

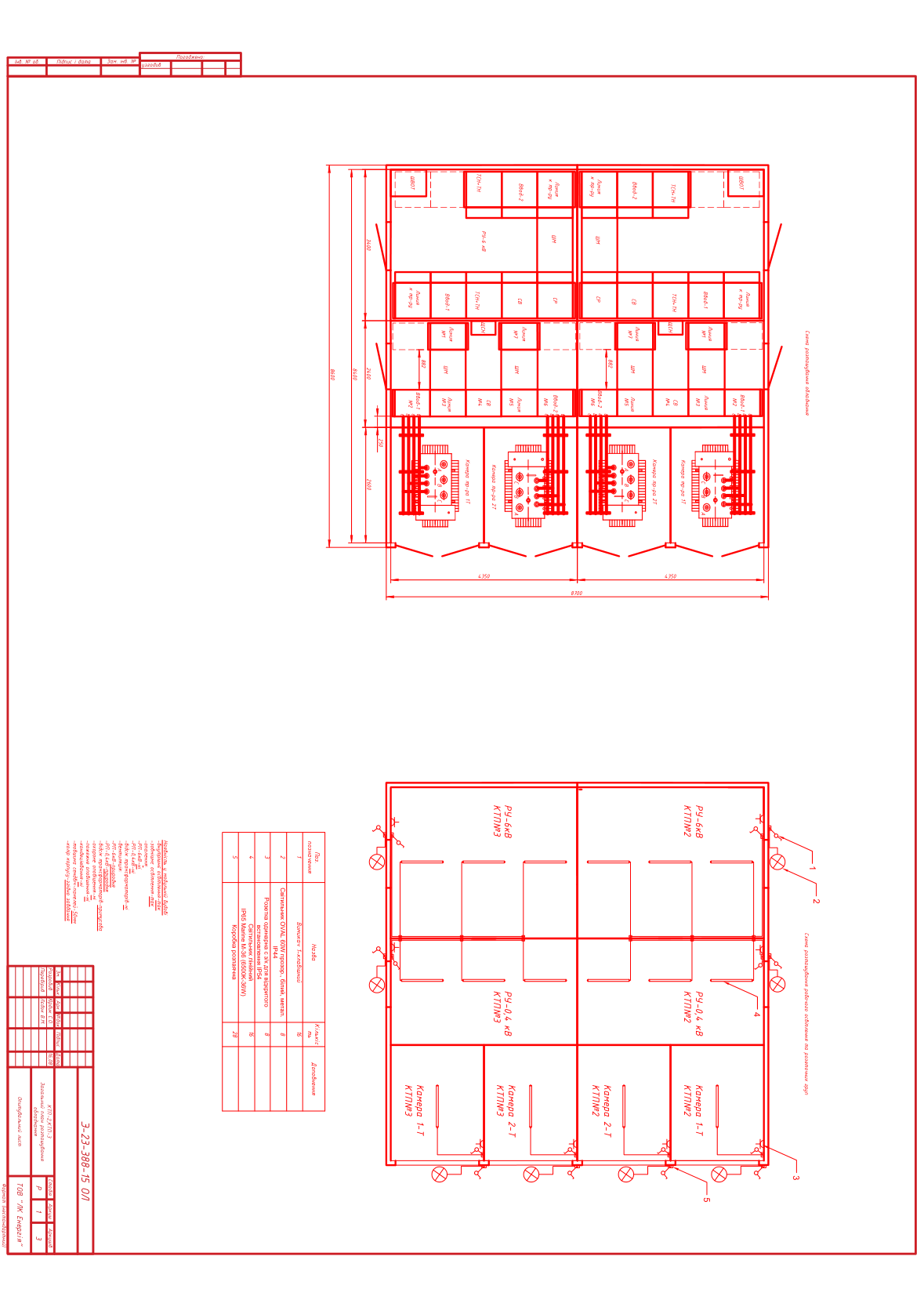

| 3 | Загальний план розташування обладнання | Обидві КТП: РУ-6 кВ, РУ-0,4 кВ, камери трансформаторів, освітлення і розетки модульної будівлі | |

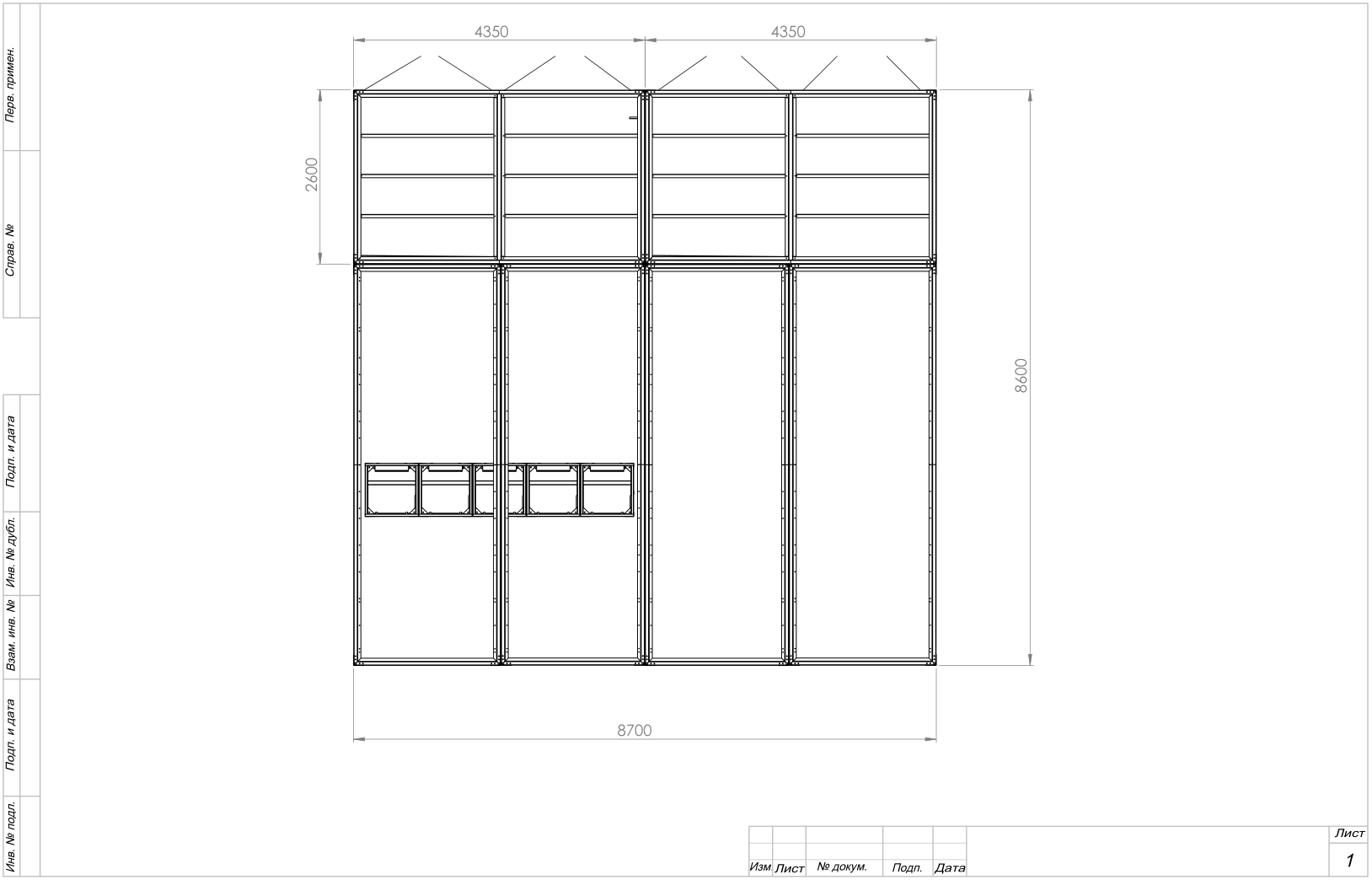

| 4 | Габаритний кресленик КРПЗ-4х630 | Каркас модульної будівлі 8700×8600 мм, секції 2×4350 мм (форматка рос.) | |

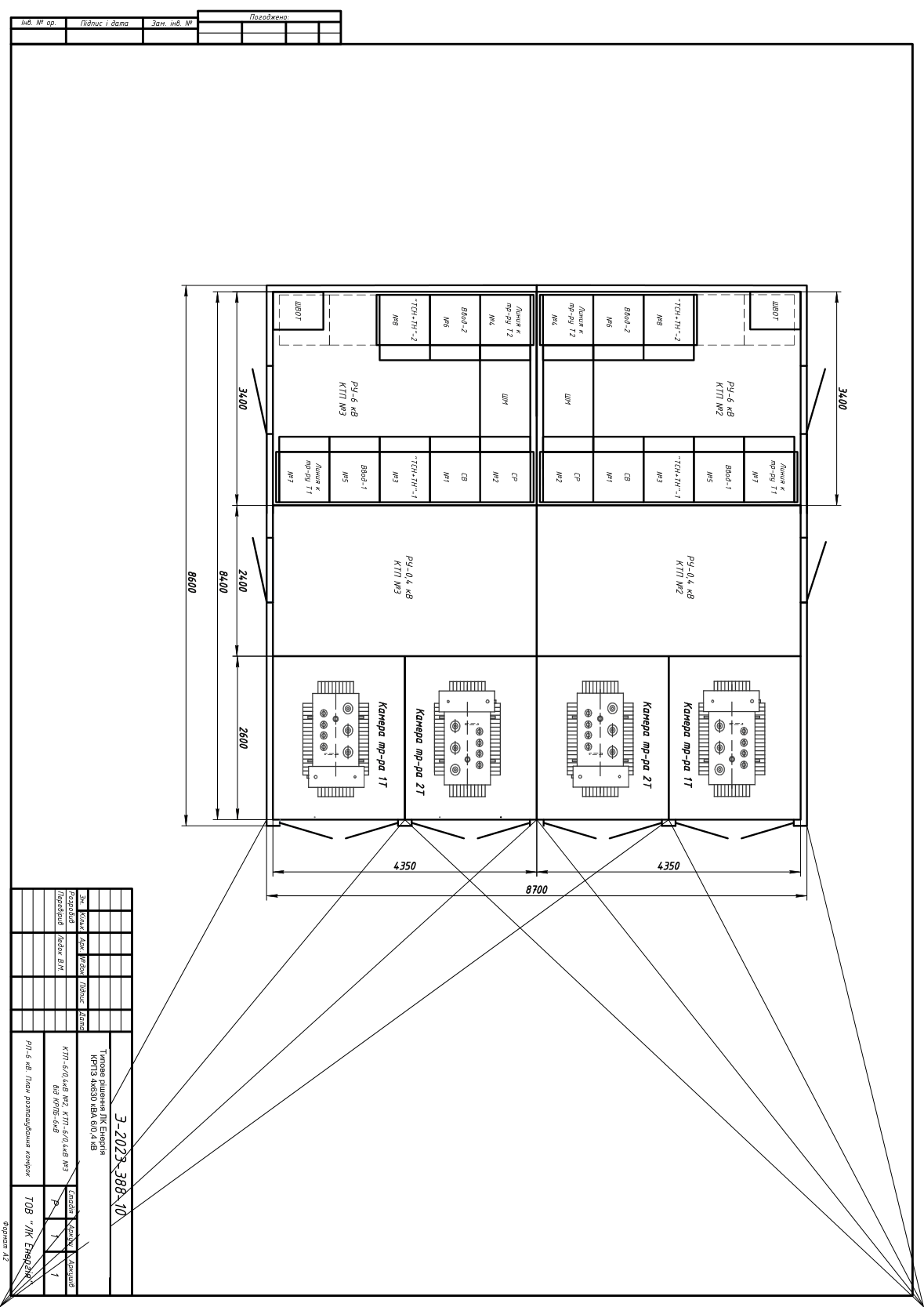

| 5 | РП-6 кВ — план розташування комірок | По 8 комірок КСО на кожну КТП: вводи, СВ, СР з АВР-СН, лінії до Т1/Т2, ТВП+ТН (окремі написи рос.) |
Превʼю
DWG-комплект за запитом
Повний DWG-комплект (31 файл AutoCAD) надішлемо на email безкоштовно: схеми РУ-6 кВ (вводи, СВ, СР з АВР-СН, лінії до трансформаторів, ТН+ТВП, ШВОС, міжкоміркові зв’язки, опитувальні листи), схеми панелей РУ-0,4 кВ та плани розташування обладнання КТП №2/№3.
Часті питання
Чи можна використати це рішення у проекті лікарні чи іншого об’єкта першої категорії?
Так — як типове рішення-основу для об’єктів, що потребують двох незалежних вводів і автоматичного резерву. Прив’язку до об’єкта, розрахунок струмів короткого замикання, уставок захистів та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Рішення відповідає реальному проекту 2023 року, стадія Р.
Яка апаратура закладена?
Комірки КСО з вакуумними вимикачами і терміналами захисту РС83-АВ2, ТН ЗНОЛП і ТВП ТСКЛ на стороні 6 кВ; панелі ЩО-90 виробництва ЛК Енергія з автоматами ВА-79Е 2500 А і ВА-74Е 630 А, секційним АВР та обліком GAMA 300 на стороні 0,4 кВ.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — комплект з 31 файлу надішлемо на email протягом робочого дня.
Чи виготовляє ЛК Енергія це обладнання?
Так. Комірки КСО, панелі ЩО-90, модульні підстанції виробляємо на власному виробництві в Одесі — від металоконструкцій до заводських випробувань.
Чи допоможете адаптувати рішення під мій об’єкт?
Так, консультуємо проектувальників: вибір кількості трансформаторів, конфігурація РУ, заповнення опитувальних листів — +38 067 104 94 91. Дивіться також: типове рішення КТП 10/0,4 кВ з РУНН, щит ЩО-90 для двотрансформаторної ЗТП та всю бібліотеку типових рішень.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
