Типове рішення: ЯВУ — ящик ввідно-обліковий 0,4 кВ
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Дві перевірені принципові схеми ящика ввідно-облікового ЯВУ-250-IP54-У1 з реальних замовлень ЛК Енергія 2023 року: базове виконання з вводом від ПЛ-0,4 кВ і виконання з додатковим колом живлення пристрою MSL5.10. Кожен аркуш містить повний перелік елементів — автоматичні вимикачі, трансформатори струму, лічильник, комутаційну колодку. PDF — у вільному доступі нижче, вихідні файли схем (DWG) — за запитом через форму.
Що таке ЯВУ і де застосовують
ЯВУ — ящик ввідно-обліковий — низьковольтний комплектний пристрій (НКУ) 0,4 кВ, що поєднує в одній оболонці ввідний комутаційний апарат і вузол комерційного обліку електроенергії. У типовому виконанні ЯВУ приймає живлення від повітряної лінії 0,4 кВ, через ввідний автоматичний вимикач і трансформатори струму передає його на лічильник та відхідним автоматом видає на розподільчий щит будівлі споживача.
Виконання ЯВУ-250-IP54-У1 розраховане на зовнішню установку (У1) зі ступенем захисту оболонки IP54: ящик розміщують на межі балансової належності — біля опори ПЛ або на фасаді чи цоколі будівлі, де до вузла обліку потрібен доступ персоналу оператора мережі. Облік виконано лічильником трансформаторного включення GAMA300 з комутаційною (випробувальною) колодкою КП5, яка дозволяє замінювати лічильник без знеструмлення споживача.
ЛК Енергія серійно виготовляє ящики ввідно-облікові ЯВУ з 2015 року; за паспортами замовлень 2021–2024 років — виконання на номінальні струми від 63 до 500 А, зокрема двосекційні (2ЯВУ-250).
Технічні параметри рішення
- Номінальна напруга головних кіл: 380 В, 50 Гц
- Виконання у комплекті: ЯВУ-250-IP54-У1 — зовнішня установка, оболонка IP54
- Габарити ЯВУ-250 (за паспортом): 1200×600×450 мм + цоколь 300 мм, маса до 100 кг
- Комутація у наведених схемах: 2 автоматичні вимикачі TS160N (50 кА) ETS23 160 А 3P3T (ввід + відходження); номінал апаратів — під замовлення
- Облік: лічильник GAMA300 трансформаторного включення (за схемою заводом-виробником не постачається — встановлює оператор системи розподілу або власник за договором), трансформатори струму Т-0,66 150/5 або 200/5 (клас 0,5S), комутаційна колодка КП5
- Виконання з MSL5.10 — пристроєм збору даних (за замовленням): додатковий модульний автомат BKN-b 1P C6A та вивід живлення пристрою
- Ввід/вихід: провід АsXSn 4×35 мм² (від ПЛ-0,4 кВ та до РЩ будівлі); монтаж струмових кіл — ПВ-3 2,5 мм²
- Виготовлення за ГОСТ 22789-94; кліматичне виконання У, температура від −40 до +40 °С
- Стадія: Р; аркуші формату А2, мова — українська, розробка 2023 року
- Конкретне виконання (номінал, спосіб вводу, схема обліку) — за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

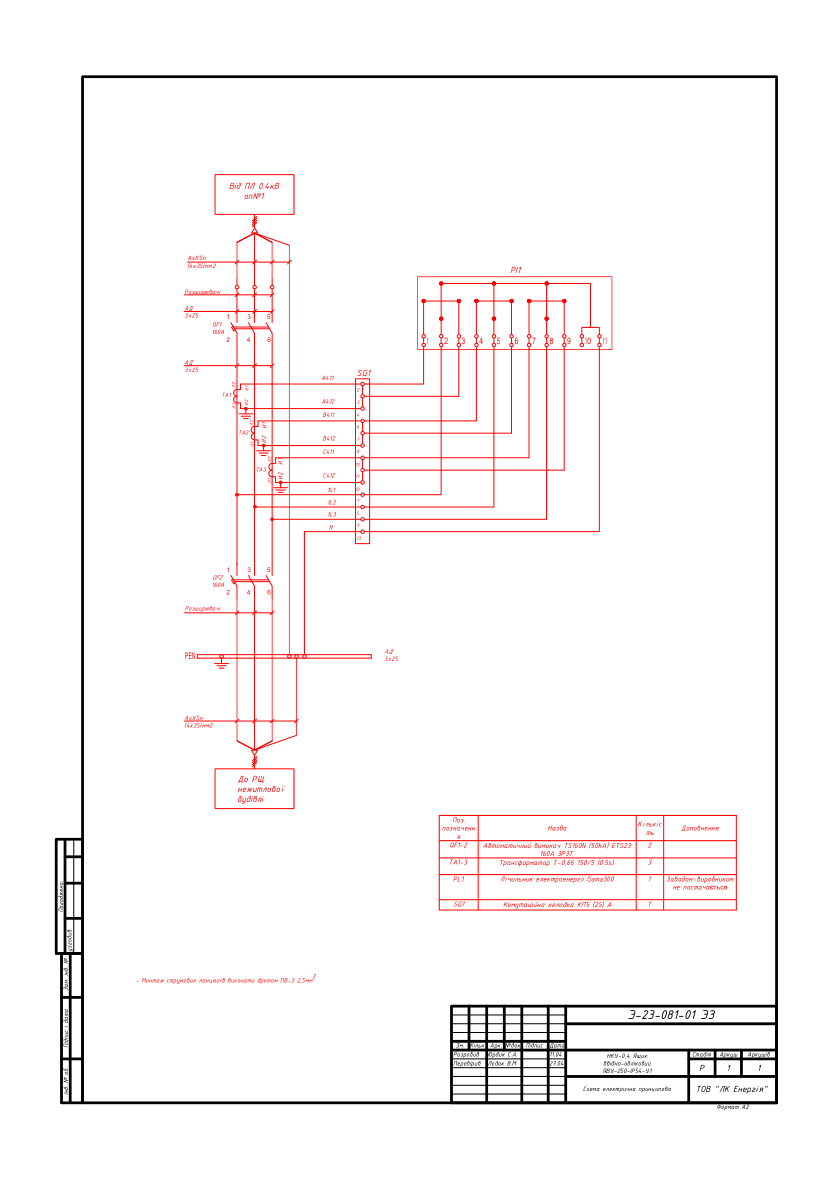

| 1 | ЯВУ-250-IP54-У1 — схема електрична принципова (базове виконання) | Ввід від ПЛ-0,4 кВ, вихід до РЩ будівлі; TS160N 160 А ×2, ТТ 150/5, GAMA300, колодка КП5, перелік елементів | |

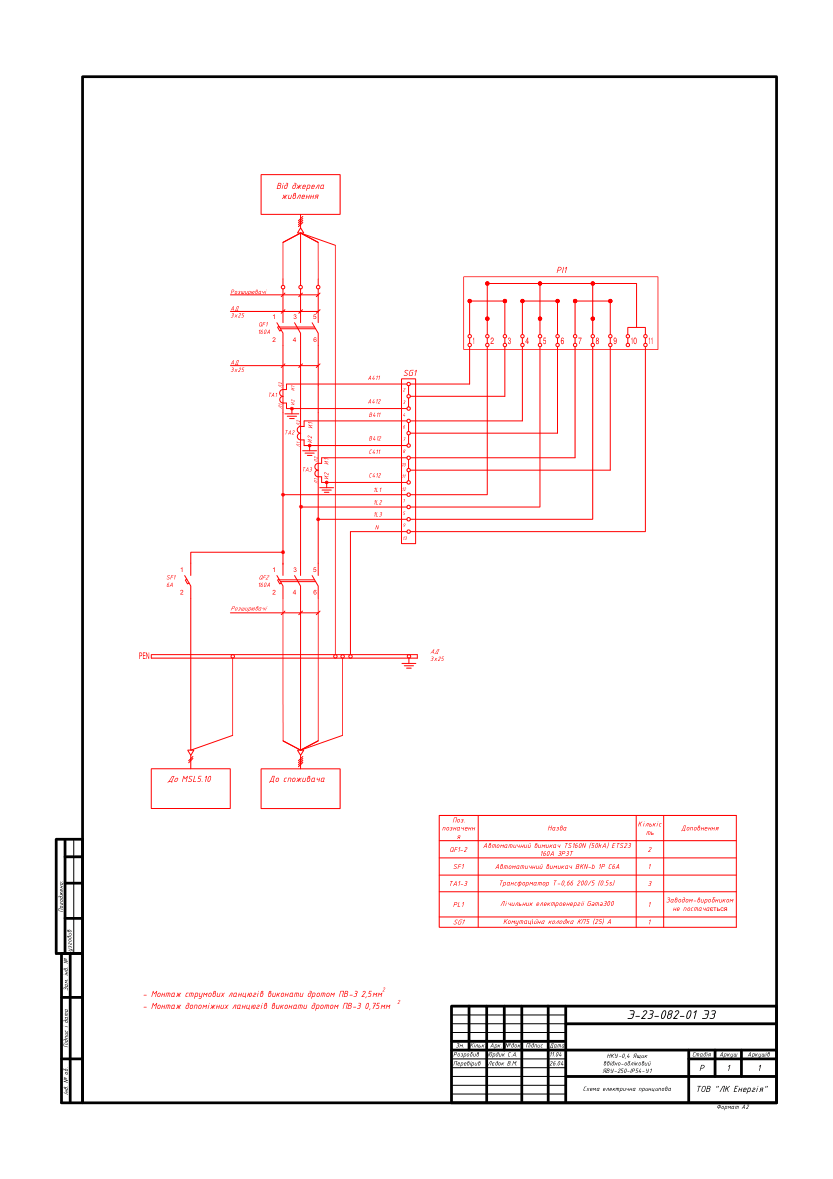

| 2 | ЯВУ-250-IP54-У1 з колом MSL5.10 — схема електрична принципова | Те саме + автомат BKN-b 1P C6A і вивід живлення пристрою MSL5.10; ТТ 200/5 |
Превʼю
DWG за запитом
Вихідні файли обох схем (DWG, AutoCAD) надішлемо на email безкоштовно; вихідник замовлення 81 містить також схему УКМ 0,4 кВ.
Часті питання
Чи можна використати ці схеми у робочому проекті?
Так — як типове рішення-основу. Прив’язку до об’єкта, вибір номіналів апаратів, перевірку селективності та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальним замовленням, виготовленим ЛК Енергія у 2023 році.
Як підібрати виконання ЯВУ?
За опитувальним листом: номінальний струм, спосіб вводу (повітряний/кабельний), схема обліку (пряме чи трансформаторне включення), ступінь захисту і місце установки. За паспортами замовлень 2021–2024 років виготовлялись виконання від 63 до 500 А, зокрема двосекційні (2ЯВУ-250).
Яка апаратура закладена в схемах?
Автоматичні вимикачі TS160N (50 кА) 160 А, трансформатори струму Т-0,66 (клас 0,5S), лічильник GAMA300, комутаційна колодка КП5. Виконання на іншій апаратурі — звертайтесь.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — надішлемо вихідники (DWG) на email протягом робочого дня.
Чи виготовляє ЛК Енергія ЯВУ за цими схемами?
Так. Ящики ввідно-облікові ЯВУ виробляємо серійно з 2015 року на власному виробництві в Одесі. Допоможемо підібрати виконання та заповнити опитувальний лист: +38 067 104 94 91.
Дивіться також: типове рішення КТП 10/0,4 кВ з РУНН, щит ЩО-90 для ЗТП.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
