Типове рішення: КРУН — комірки зовнішньої установки 10 кВ

Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»

Готовий комплект принципових схем релейного захисту та автоматики (РЗА) стадії Р для КРУН — комірок зовнішньої установки 10 кВ серії КРУН-Е-10 (габарит КРН3-10) у двох конфігураціях: двосекційний розподільчий пристрій на 13 комірок (105 аркушів) та односекційний на 7 комірок (43 аркуші). Схеми розроблені інженерами ЛК Енергія за реальним замовленням 2024 року для двох діючих підстанцій. PDF — у вільному доступі нижче, DWG-комплект (18 файлів) — за запитом через форму.

Що таке КРУН і коли застосовують

КРУН 10 кВ — комплектний розподільчий пристрій, що збирається з металевих комірок зовнішньої установки у власній оболонці з обігрівом і освітленням: працює просто неба, без окремої будівлі ЗРП. Застосовують, коли розподільчий пристрій 10 кВ потрібно розмістити на відкритому майданчику — на підстанціях 35/10 кВ, при реконструкції діючих ПС без зведення нової будівлі, для приєднання нових споживачів чи ліній.

Кожна комірка КРУН — функціонально завершений елемент: ввід, секційний вимикач, лінія, трансформатор напруги (ТН) або трансформатор власних потреб (ТВП). У цьому рішенні комірки з вимикачами виконані на мікропроцесорних терміналах захисту, які крім основних ступенів захисту реалізують УРОВ (пристрій резервування при відмові вимикача), ЛЗШ (логічний захист шин) та АЧР (автоматичне частотне розвантаження) — у складі, підтвердженому схемами: на вводах і лініях УРОВ/ЛЗШ/АЧР, на вводах і секційному вимикачі — також АВР (автоматичне включення резерву), на ТВП однієї з конфігурацій — АВР власних потреб.

Це типове рішення закриває стандартну задачу проектувальника: однолінійна схема первинних з’єднань КРУН 10 кВ плюс повні принципові схеми РЗА кожної комірки — і для двосекційної, і для односекційної компоновки.

Технічні параметри рішення

  • Серія: КРУН-Е-10 (габарит КРН3-10), номінальна напруга 10 кВ
  • Збірні шини: 870 А (АД31 6х60), номінальний струм відключення 25 кА
  • Конфігурація A: 2 секції шин, 13 комірок (2 вводи, СВ, секційний роз’єднувач, 5 ліній, 2 ТН, 2 ТВП)
  • Конфігурація B: 1 секція шин, 7 комірок (ввід, 4 лінії, ТН, ТВП)
  • Комутація: вакуумні вимикачі ВВ/N10S-1000A, 25 кА
  • Захист: мікропроцесорні термінали РС83-АВ3 (вводи, лінії, СВ), РС83-В1 (вимірювальна комірка)
  • Функції за схемами: УРОВ, ЛЗШ, АЧР, АВР (вводи/СВ), АВР власних потреб
  • Вимірювання: ТТ ТОЛУ-10-2 (0,5S/0,5/10Р), ТТ нульової послідовності ТЗЛУ-125-1 (30/1), ТН 3хЗНОЛП-2ИО (за схемами; в опитувальному листі донора — IVS1F-2.1.1)
  • Роз’єднувачі: шинні РВЗ П-1-10/630-УХЛ2, лінійні РР/EL-РР-ОЗ-10-630-25У2
  • Обмежувачі перенапруг: ОПН-10/12/10/550
  • Облік: комерційний і технічний — лічильники NIK 2308 (0,5S), вимірювальний пристрій SATEC PM180
  • ТВП: ТМГ-25 еко, 10/0,4 кВ, 25 кВА
  • Оперативні кола: 220 В, 50 Гц; освітлення 12 В; обігрів 220 В
  • Рік розробки: 2024, мова схем — українська, формат DWG (AutoCAD), стадія Р
  • Інші параметри конкретного виконання (номінальні струми приєднань, коефіцієнти ТТ, склад захистів) — за опитувальним листом

Склад комплекту і завантаження

Конфігурація A — двосекційний КРУН 10 кВ, 13 комірок (105 аркушів)

№ Розділ Призначення Апаратура Аркушів Схеми
1 Схема первинних з’єднань + опитувальний лист Однолінійна схема всього РП, план розташування комірок КРУН-Е-10/630 2 PDF
2 Ввід-1 (комірка №11) Ввід живлення, 1 С.Ш. ВВ/N10S, РС83-АВ3, ТОЛУ-10-2 14 PDF
3 Ввід-2 (комірка №10) Ввід живлення, 2 С.Ш. ВВ/N10S, РС83-АВ3, ТОЛУ-10-2 14 PDF
4 Секційний вимикач (комірка №1) Секціонування 1↔2 С.Ш., АВР ВВ/N10S, РС83-АВ3 14 PDF
5 Секційний роз’єднувач (комірка №2) Секційний роз’єднувач, кола сигналізації РВЗ П-1-10/630 7 PDF
6 ТН-1 (комірка №9) Вимірювання напруги 1 С.Ш. 3хЗНОЛП-2ИО, РС83-В1 9 PDF
7 ТН-2 (комірка №8) Вимірювання напруги 2 С.Ш. 3хЗНОЛП-2ИО, РС83-В1 9 PDF
8 ТВП-1 (комірка №13) Трансформатор власних потреб, АВР СН ТМГ-25 7 PDF
9 ТВП-2 (комірка №12) Трансформатор власних потреб ТМГ-25 5 PDF
10 Лінійні комірки, 1 С.Ш. (кабельні) Відхідні лінії 10 кВ ВВ/N10S, РС83-АВ3, ТЗЛУ-125-1 12 PDF
11 Лінійні комірки, 2 С.Ш. (кабельні) Відхідні лінії 10 кВ ВВ/N10S, РС83-АВ3, ТЗЛУ-125-1 12 PDF

Конфігурація B — односекційний КРУН 10 кВ, 7 комірок (43 аркуші)

№ Розділ Призначення Апаратура Аркушів Схеми
1 Схема первинних з’єднань + опитувальний лист Однолінійна схема, план розташування КРУН-Е-10/630 1 PDF
2 Ввід (комірка №3) Ввід живлення ВВ/N10S, РС83-АВ3 14 PDF
3 ТН (комірка №6) Вимірювання напруги 3хЗНОЛП-2ИО, РС83-В1 9 PDF
4 ТВП (комірка №4) Трансформатор власних потреб ТМГ-25 7 PDF
5 Лінійні комірки (повітряні приєднання) Відхідні лінії 10 кВ ВВ/N10S, РС83-АВ3 12 PDF

Тип ТН: у схемах — 3хЗНОЛП-2ИО; в опитувальному листі донора — IVS1F-2.1.1 (узгоджується при замовленні).

Розділи комірок з вимикачами містять струмові кола захисту, кола керування та сигналізації, кола обліку, кола освітлення й обігріву відсіків та пояснювальну однолінійну схему.

Превʼю схем

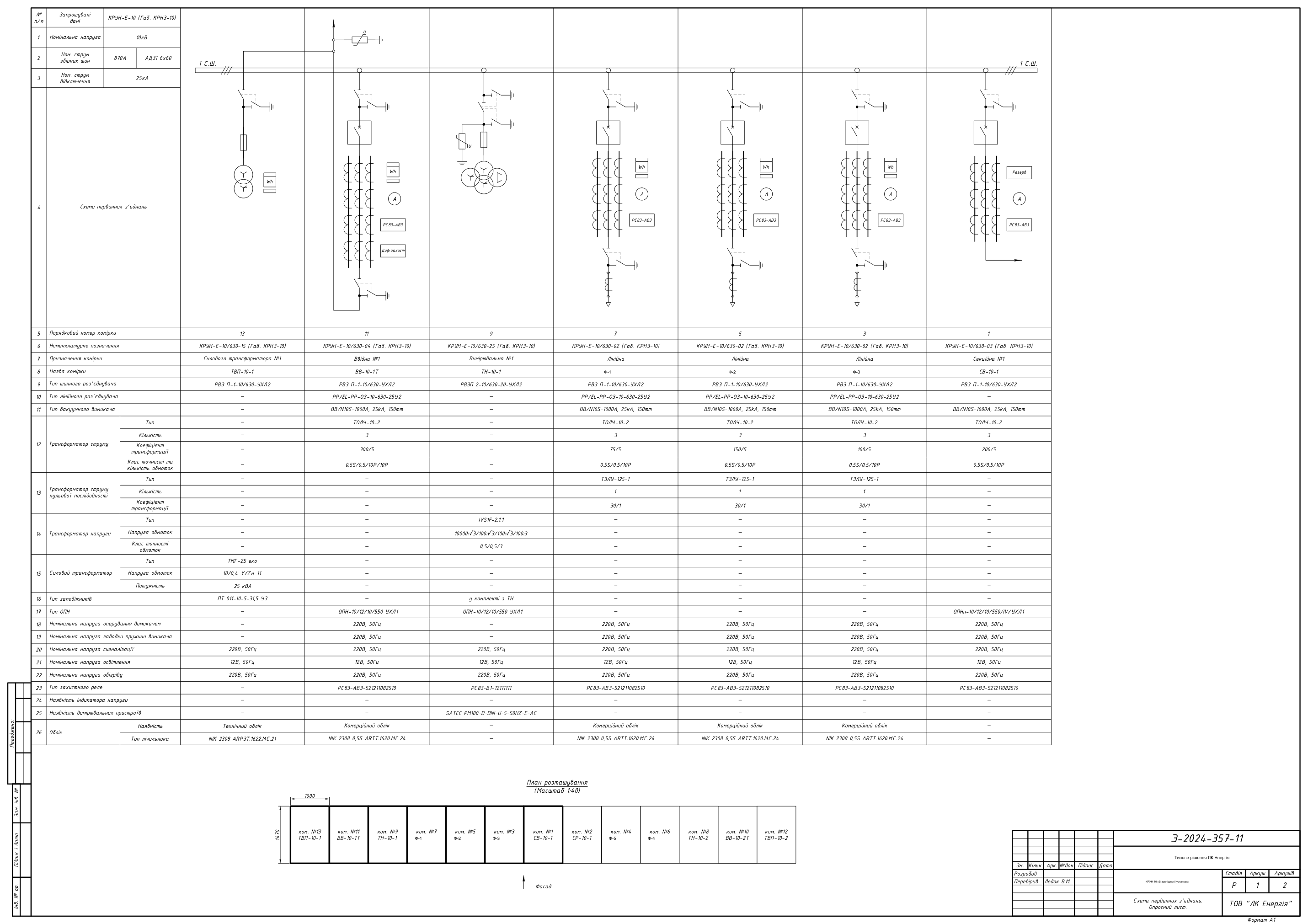

Схема первинних з'єднань КРУН 10 кВ, 2 секції шин, 13 комірок — опитувальний лист

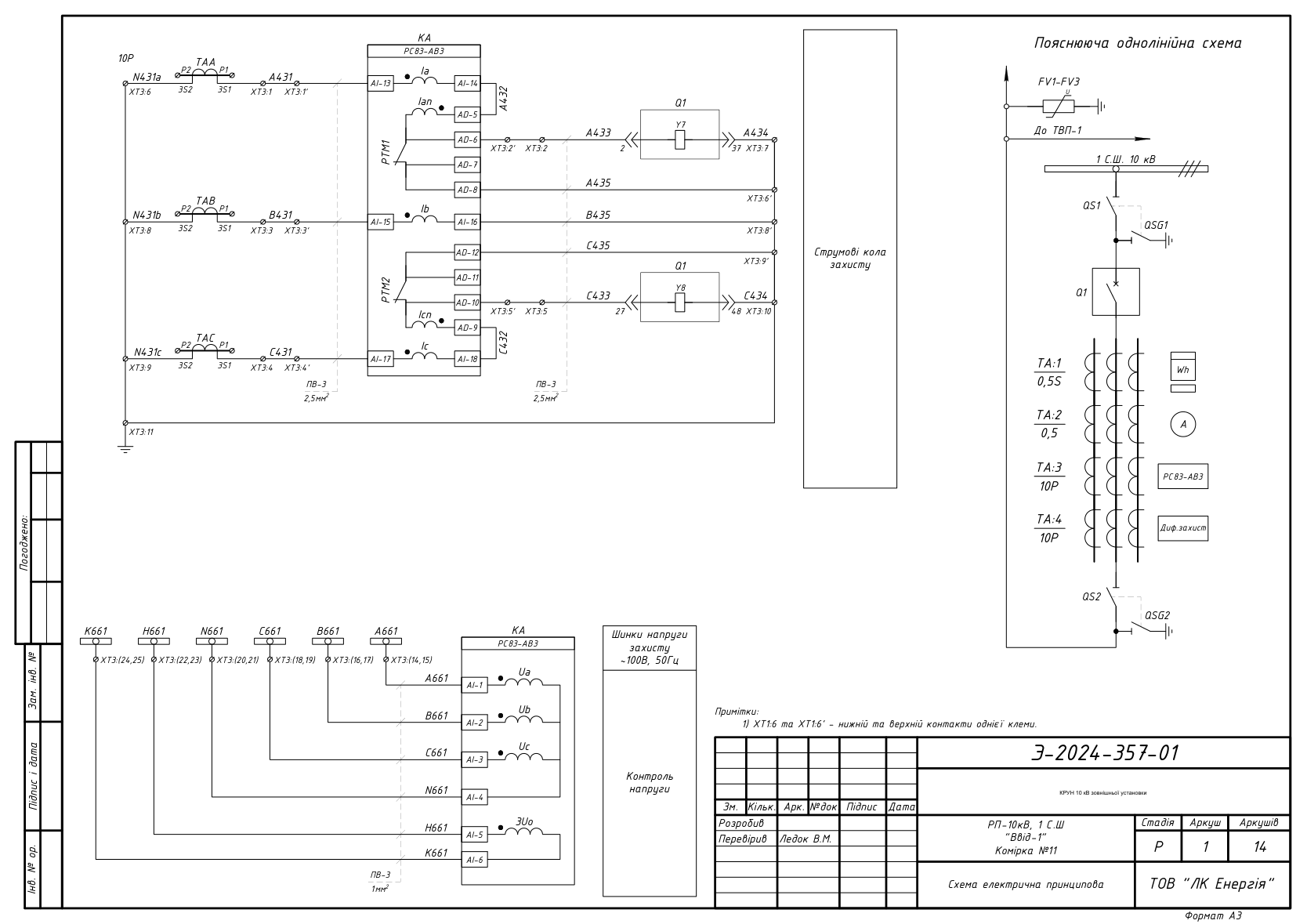

Принципова схема комірки вводу КРУН 10 кВ: ВВ/N10S, РС83-АВ3, струмові кола захисту

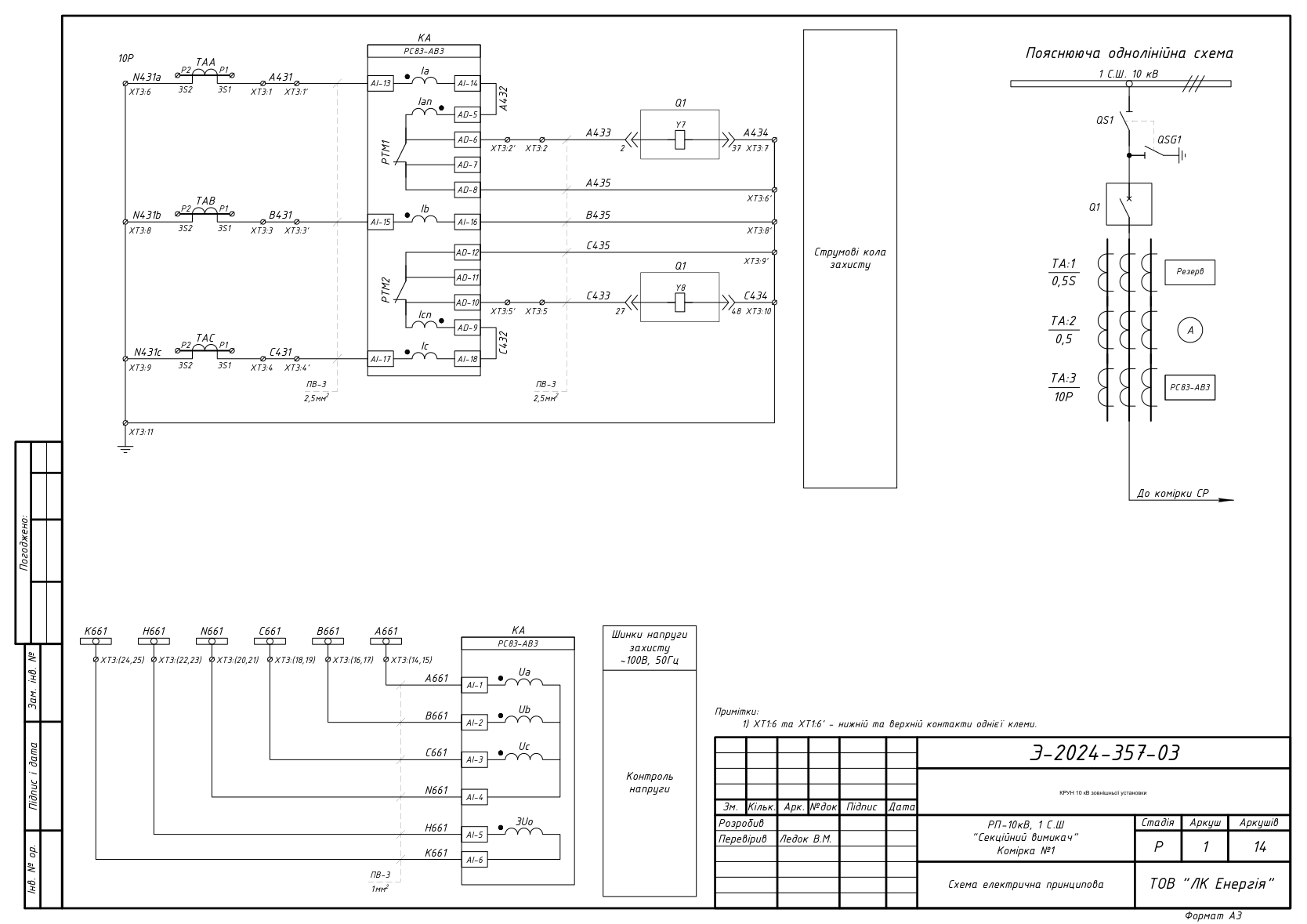

Принципова схема секційного вимикача КРУН 10 кВ зі схемою АВР

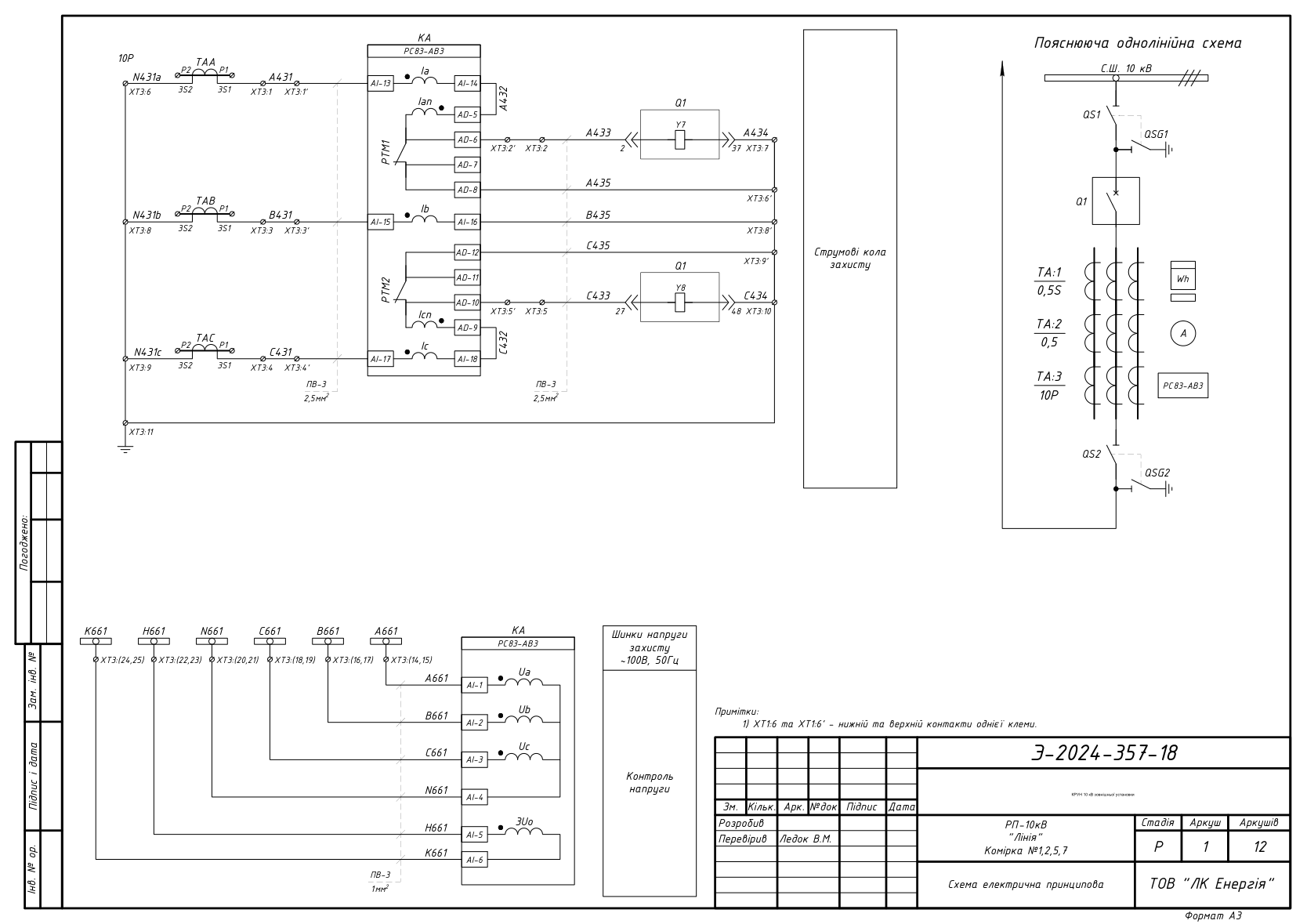

Принципова схема лінійної комірки КРУН 10 кВ з повітряним приєднанням

DWG за запитом

Повний комплект із 18 DWG-файлів (схеми всіх комірок обох конфігурацій, схеми первинних з’єднань, міжкоміркові зв’язки) надішлемо на email безкоштовно.

    Часті питання

    Чи можна використати ці схеми у робочому проекті?

    Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальному замовленню на комірки КРУН-Е-10 для двох діючих підстанцій (2024 рік).

    Яка апаратура закладена в схемах?

    Вакуумні вимикачі ВВ/N10S-1000A (25 кА), мікропроцесорні термінали РС83-АВ3 та РС83-В1, трансформатори струму ТОЛУ-10-2 і ТЗЛУ-125-1, трансформатори напруги 3хЗНОЛП-2ИО (в опитувальному листі донора — IVS1F-2.1.1), ТВП ТМГ-25, лічильники NIK 2308, вимірювальний пристрій SATEC PM180. У нашому архіві є виконання й на іншій апаратурі — звертайтесь.

    Чим відрізняються конфігурації A і B?

    Конфігурація A — двосекційний розподільчий пристрій на 13 комірок: два вводи, секційний вимикач з АВР, секційний роз’єднувач, п’ять ліній, два ТН і два ТВП. Конфігурація B — односекційний на 7 комірок: один ввід, чотири лінії з повітряними приєднаннями, ТН і ТВП. Обидві зібрані на однакових комірках КРУН-Е-10 і однаковій апаратурі.

    Чи виготовляє ЛК Енергія комірки КРУН за цими схемами?

    Так. КРУН-Е-10 — серійна продукція власного виробництва ЛК Енергія в Одесі; виробляємо також комірки КСО/КРУ, шафи РУНН, панелі ЩО-90.

    Чи допоможете адаптувати рішення під мій об’єкт?

    Так, консультуємо проектувальників щодо підбору апаратури, нестандартних виконань та заповнення опитувального листа: +38 067 104 94 91.

    Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
