Типове рішення: ВРУ/ВРП — ввідно-розподільчі пристрої будівель
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Робочі кресленики типового рішення ввідно-розподільчих пристроїв (ВРУ/ВРП) 0,4 кВ для будівель і виробничих об’єктів: три шафи з реального замовлення 2024 року — ВРП 400 А з вузлом обліку та перемикачем «1-0-2» (живлення напряму або через стабілізатор — байпас), розподільча ВРП 400 А на 17 ліній та ВРП 1600 А на трьох панелях. У кожному комплекті — однолінійна схема, схема підключення вторинних кіл, загальний вигляд шафи та перелік елементів (сумарно 20 аркушів). PDF — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму.
Що таке ВРУ і чим відрізняється від ГРЩ
ВРУ — ввідно-розподільчий пристрій: сукупність комутаційних і захисних апаратів та приладів обліку, встановлених на вводі лінії живлення 0,4 кВ у будівлю. ВРУ приймає електроенергію від КТП або мережі живлення, дає змогу відключити всю електроустановку, забезпечує облік, захист від перевантажень і коротких замикань та розподіляє потужність між розподільчими й груповими щитами. ВРП — ввідно-розподільчий пристрій; ВРП частіше позначає конкретну шафу чи панель, з яких комплектується ВРУ.
ГРЩ — головний розподільчий щит. Функції ті самі — прийняти електроенергію, вести облік і розподілити, — але терміном ГРЩ зазвичай називають ввідний щит великих будівель і промислових об’єктів: кілька вводів, секціонування збірних шин, АВР, живлення відповідальних споживачів. На практиці терміни часто вживають як синоніми, склад визначає проект: для житлових будинків і невеликих об’єктів частіше пишуть ВРУ/ВРП, для об’єктів із розвиненою схемою електропостачання — ГРЩ.
Це типове рішення показує лінійку шаф ВРП одного об’єкта у трьох типових конфігураціях: ввідна шафа з обліком і резервуванням, розподільча шафа технологічного обладнання та потужна ввідна шафа 1600 А, що збирає фідери інверторів і силові щити.
Технічні параметри рішення
Спільне для комплекту:
- Мережа: 400 В АС, 50 Гц; оболонка IP31 — каркасні шафи ШК (2200×900×600, 2000×600×600) з цоколем 100 мм виробництва ЛК Енергія; кабельні вводи зверху
- Захист від імпульсних перенапруг: ОПН ETITEC M T12 300/7 (3+0) за роз’єднувачем EFD 22 100 А із запобіжниками CH22x58 gG
- Контроль напруги: вольтметр 0–400 В з перемикачем фаз CS 16 66 U, сигнальні лампи наявності фаз на дверях
- Комутаційна та захисна апаратура ETI (LBS, NBS-TM, ETIMAT 10), облік — лічильник NIK 2301 AP3 трансформаторного включення
- Стадія РД, рік розробки 2024; мова креслеників — українська

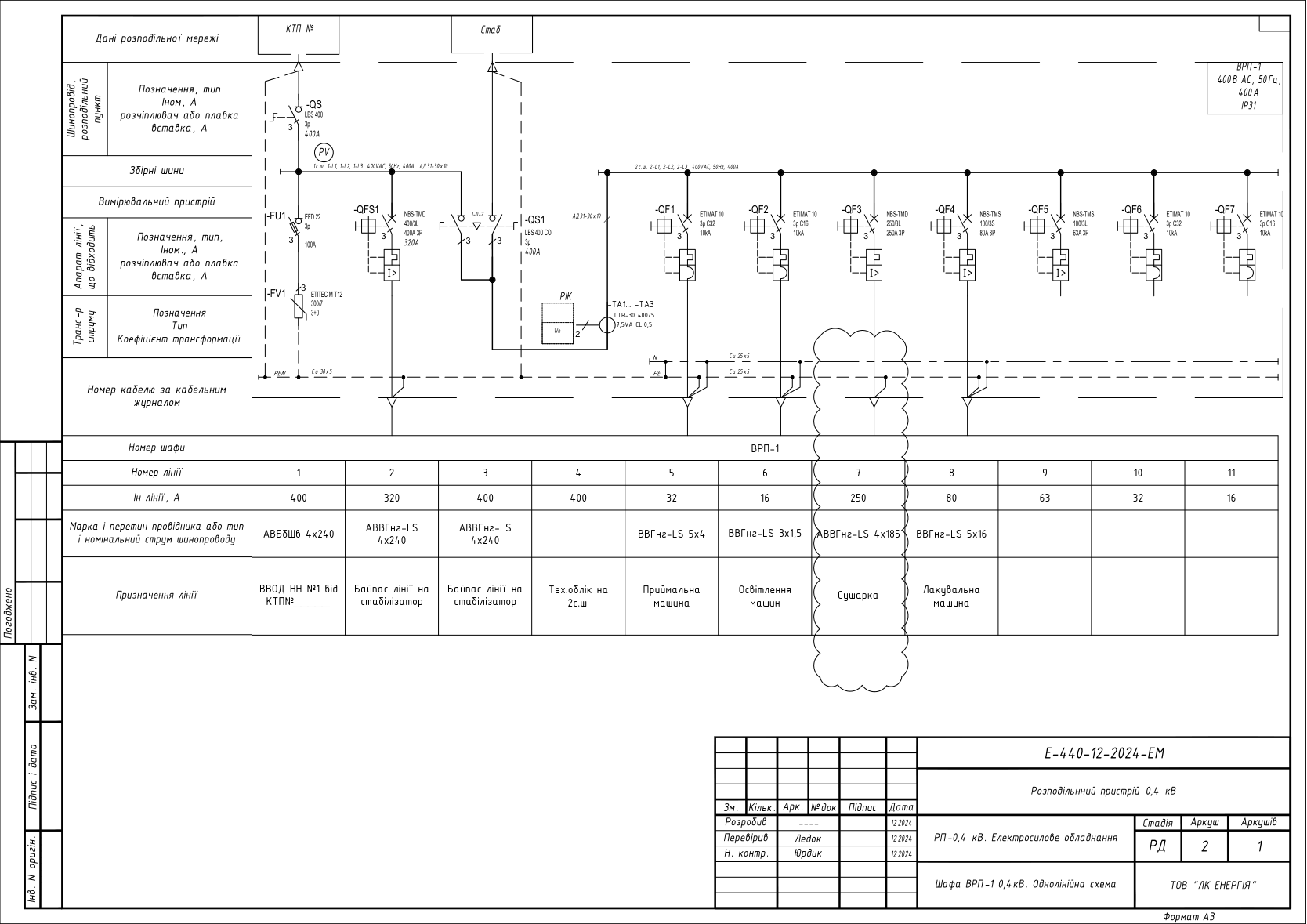

Виконання 1 — ВРП 400 А з обліком і вводом резерву: ввід LBS 400 + автоматичний вимикач NBS-TMD 400/3L (36 кА); перемикач LBS CO 400 «1-0-2»: живлення напряму або через стабілізатор (байпас); дві секції збірних шин АД31 30×10; відхідні лінії NBS-TMD 250/3L, NBS-TMS 100 (63 і 80 А), модульні ETIMAT 10 3p C16/C32; технічний облік на 2-й секції — NIK 2301 + трансформатори струму CTR-30 400/5 кл. 0,5 + випробувальна колодка. У цьому рішенні резерв вмикається вручну перемикачем; автоматичне включення резерву — див. типове рішення АВР 0,4 кВ.

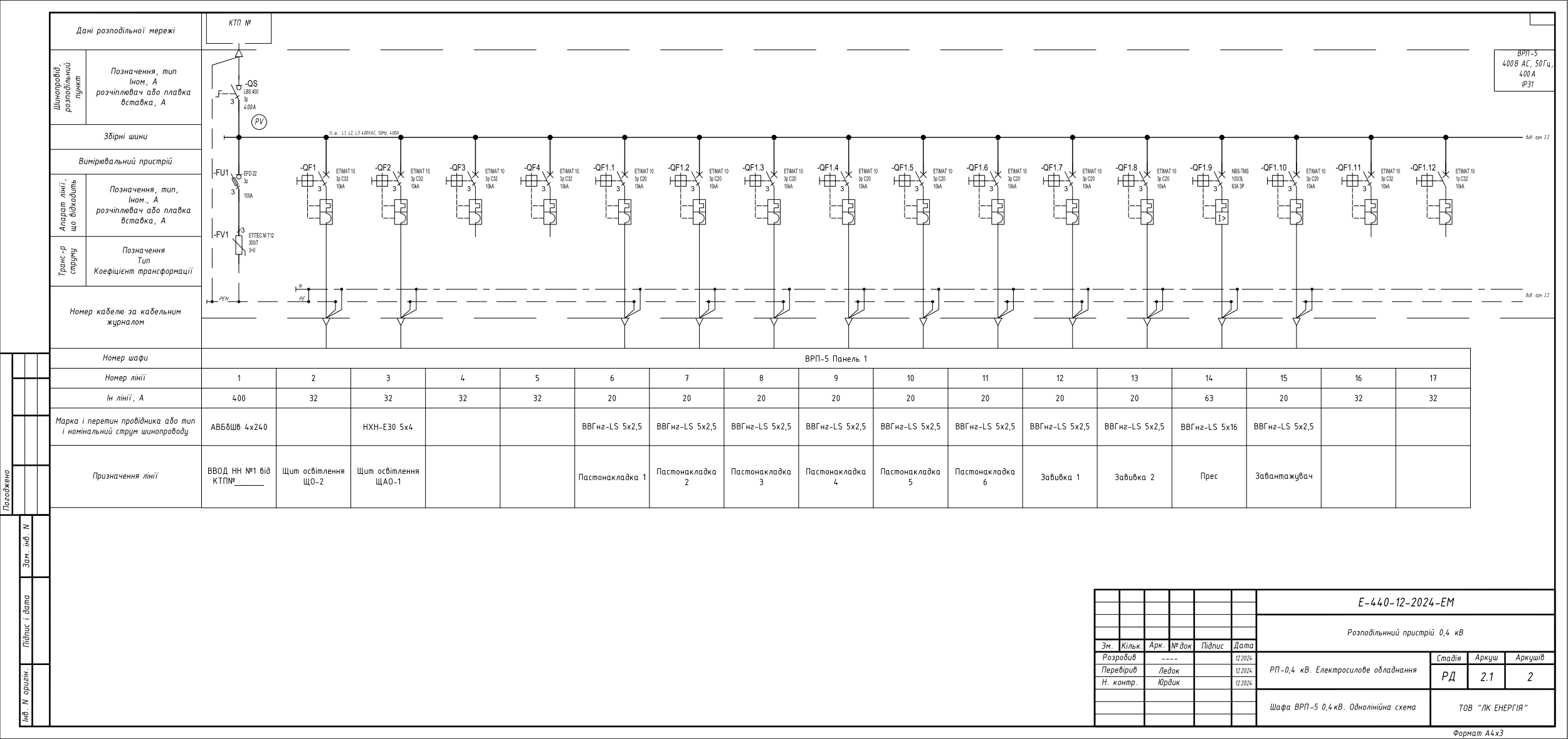

Виконання 2 — ВРП 400 А розподільча: ввід LBS 400; одна секція шин 400 А; дві монтажні панелі в шафі ШК 2200×900×600; 17 відхідних ліній — ETIMAT 10 3p C20/C32 (10 кА) та NBS-TMS 100/3L 63 А (технологічне обладнання і щити освітлення); облік NIK 2301 + CTR-30 150/5.

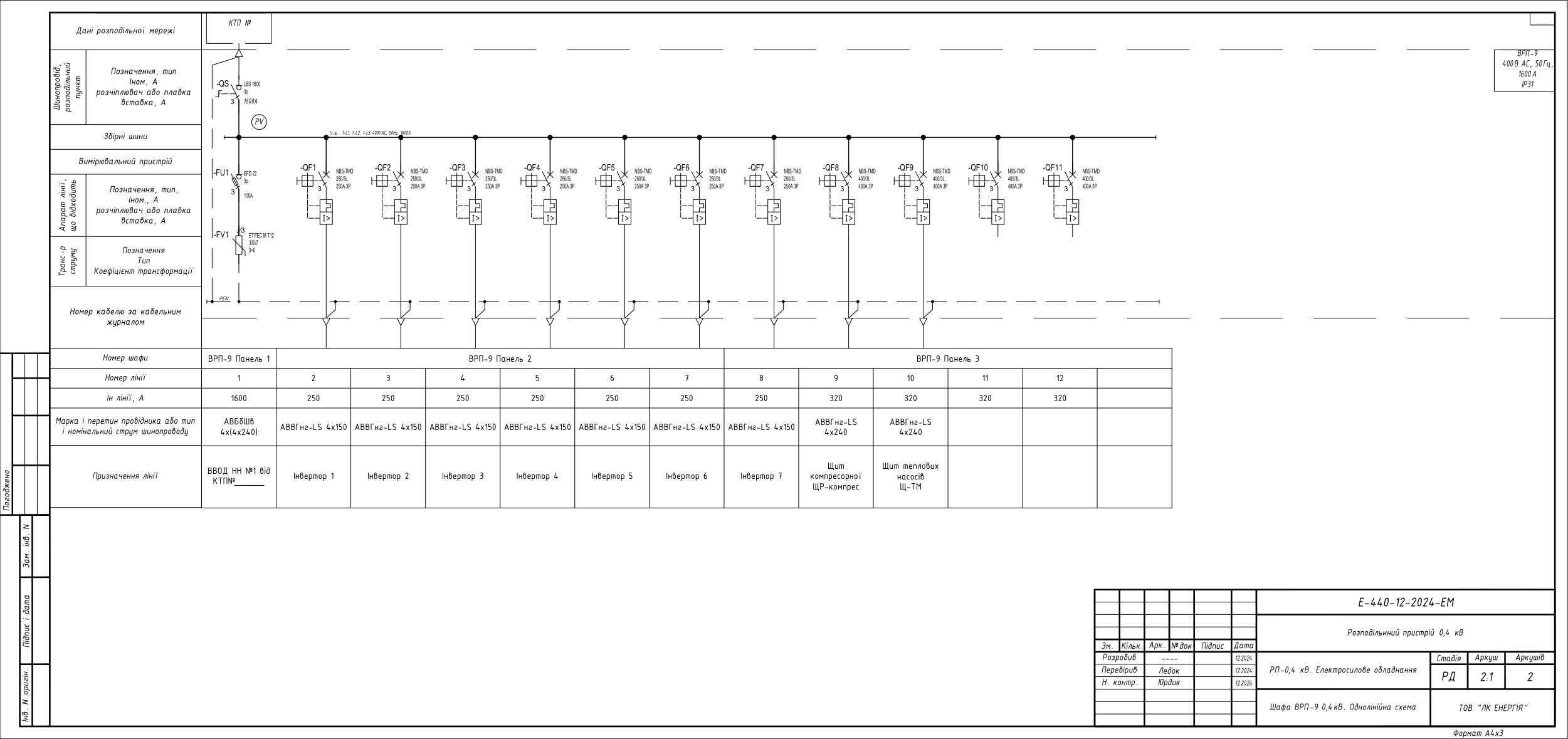

Виконання 3 — ВРП 1600 А на трьох панелях: ввід LBS 1600; збірні шини 1600 А (ввід кабелями АВБбШв 4×(4×240)); 7 фідерів NBS-TMD 250/3L 250 А (лінії інверторів) + 4 фідери NBS-TMD 400/3L з уставкою 320 А (щит компресорної, щит теплових насосів, резерв).
Номінали конкретного виконання (струм вводу, кількість і уставки відхідних ліній, вузол обліку) узгоджуються за опитувальним листом.
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|
| 1 | Шафа ВРП 400 А з обліком і вводом резерву | Однолінійна схема, вторинні кола, загальний вигляд, перелік елементів (6 арк.) | |
| 2 | Шафа ВРП 400 А розподільча на 17 ліній | Однолінійна схема на 2 панелі, вторинні кола, загальний вигляд, перелік елементів (7 арк.) | |
| 3 | Шафа ВРП 1600 А на трьох панелях | Однолінійна схема, вторинні кола, загальні види панелей, перелік елементів (7 арк.) |
Превʼю
DWG-комплект за запитом
Повна DWG-збірка замовлення — 10 шаф в одному файлі AutoCAD (ВРП-1…ВРП-6, ВРП-9 та розподільчі щити об’єкта): однолінійні схеми, вторинні кола, загальні види, переліки елементів. Надішлемо на email безкоштовно.
Часті питання
Чи можна використати ці схеми у проекті своєї будівлі?
Так — як типове рішення-основу для розділу ЕМ/ЕП. Прив’язку до об’єкта, розрахунок навантажень і відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Кресленики виконані за реальним замовленням виробництва ЛК Енергія 2024 року (стадія РД).
Чим ВРУ відрізняється від ГРЩ?
Функції однакові — прийняти електроенергію 0,4 кВ, вести облік і розподілити. ВРУ/ВРП — типова назва ввідного пристрою будівлі; ГРЩ зазвичай кажуть про ввідний щит великих об’єктів з кількома вводами, секціонуванням шин та АВР. На практиці терміни часто вживають як синоніми; склад визначає проект.
Яка апаратура закладена в схемах?
Вимикачі навантаження LBS 400/1600, автоматичні вимикачі NBS-TM і модульні ETIMAT 10, ОПН ETITEC M T12, роз’єднувачі з запобіжниками EFD виробництва ETI; облік — NIK 2301 з трансформаторами струму CTR-30. Виконання на іншій апаратурі узгоджується за опитувальним листом.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — DWG-збірку всіх шаф замовлення надішлемо на email протягом робочого дня, безкоштовно.
Чи виготовляє ЛК Енергія шафи ВРУ/ВРП?
Так. Шафи ВРП, каркасні оболонки ШК, щитове обладнання 0,4 кВ виробляємо на власному виробництві в Одесі. Консультуємо проектувальників щодо конфігурації та заповнення опитувальних листів: +38 067 104 94 91. Дивіться також: типове рішення КТП 10/0,4 кВ з РУНН, щит ЩО-90 для ЗТП, АВР 0,4 кВ.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
