Типове рішення: шафа АЧР — автоматичне частотне розвантаження 35/10 кВ
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Готовий комплект схем типового рішення шафи АЧР — автоматичного частотного розвантаження для підстанцій 35/10 кВ у двох виконаннях: окрема шафа «АЧР» 35кВ/10кВ та панель ОПУ «АЧР2» 35кВ/10кВ — два PDF-файли по 7 аркушів зі схемами електричними принциповими, клемними рядами та переліками апаратури. Рішення побудоване на спеціалізованому пристрої АЧР РЗМ-А.АЧР і виконане за реальними проектами реконструкції підстанцій (2025–2026). Схеми — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму.
Що таке АЧР і коли оператор системи вимагає шафу АЧР
Автоматичне частотне розвантаження (АЧР) — протиаварійна автоматика енергосистеми. При аварійному дефіциті активної потужності частота в мережі знижується, і пристрій АЧР автоматично вимикає заздалегідь визначені приєднання, щоб зупинити падіння частоти. Після відновлення частоти ЧАПВ (частотне автоматичне повторне ввімкнення) повертає вимкнене навантаження в роботу. Шафа АЧР — це конструктивно завершений вузол РЗА, який збирає в одному місці пристрій АЧР, кола вимірювальної напруги і струмового блокування, перемикачі введення/виведення АЧР і ЧАПВ по сторонах 35 та 10 кВ, вихідні кола на вимкнення вводів та сигналізацію.
Схеми виконані за реальними проектами реконструкції підстанцій: розділ РЗА таких проєктів нерідко передбачає окрему шафу або панель АЧР.
Технічні параметри рішення
- Два виконання: окрема шафа «АЧР» 35кВ/10кВ (з колами обігріву, освітлення та розетки) і панель ОПУ «АЧР2» 35кВ/10кВ розмірами 2200×800×600 мм для встановлення в ОПУ
- Пристрій АЧР: РЗМ-А.АЧР з вихідними реле АЧР1, АЧР2 та ЧАПВ
- Дві вимірювальні напруги до пристрою: від ТН-35 кВ (~100 В) та/або від трансформатора власних потреб 10 кВ через ОСМ-0,25 220/100 В; реле контролю вимірювальної напруги
- Струмові кола сторін 35 і 10 кВ — через випробувальні блоки UTWE 6/4+1 (струмове блокування пристрою)
- Оперативні кола =220 В; перемикачі введення/виведення АЧР 35 кВ / ЧАПВ 35 кВ / АЧР 10 кВ / ЧАПВ 10 кВ, кнопка «Скинути АЧР»
- Вихідні кола: вимкнення вводів 35 кВ і 10 кВ, блокування АПВ, реєстратор, центральна сигналізація
- Релейна обв’язка: реле часу ВЛ-100А, проміжні реле ПЭ-40, вказівні реле РЭУ11-21; сигнали «Робота АЧР», «Робота ЧАПВ», «Несправність АЧР»
- Клемна частина: вимірювальні клеми URTK 6 з тестовими гніздами, прохідні клеми AVK
- Роки розробки: 2025–2026, мова схем — українська
- Уставки АЧР/ЧАПВ конкретного об’єкта в комплект не входять — визначаються проєктом прив’язки
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

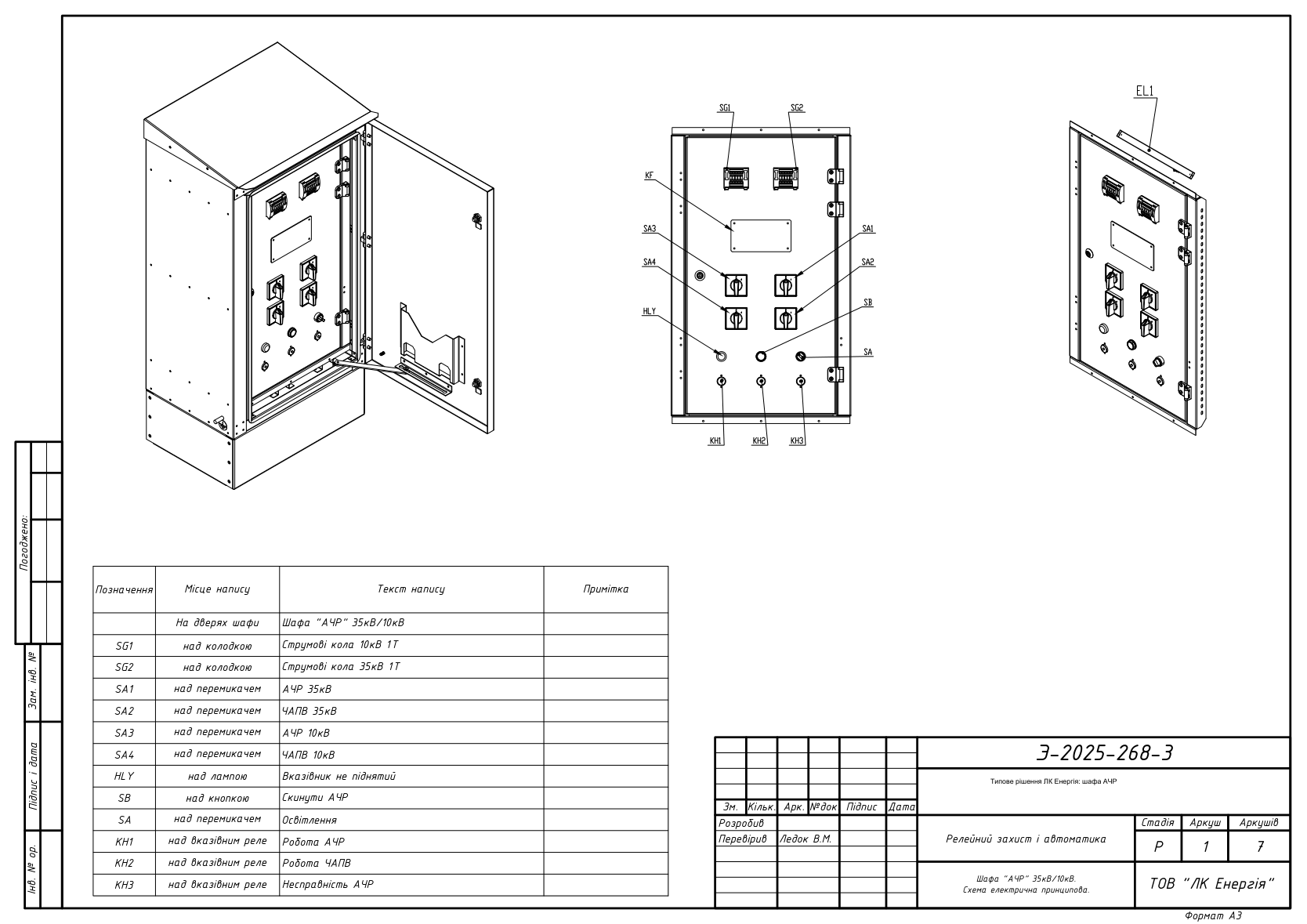

| 1 | Шафа «АЧР» 35кВ/10кВ — схема електрична принципова (7 арк., 2025) | Кола пристрою РЗМ-А.АЧР і ЧАПВ, вимірювальна напруга від ТВП-10 кВ і ТН-35 кВ, клемні ряди, перелік апаратури | |

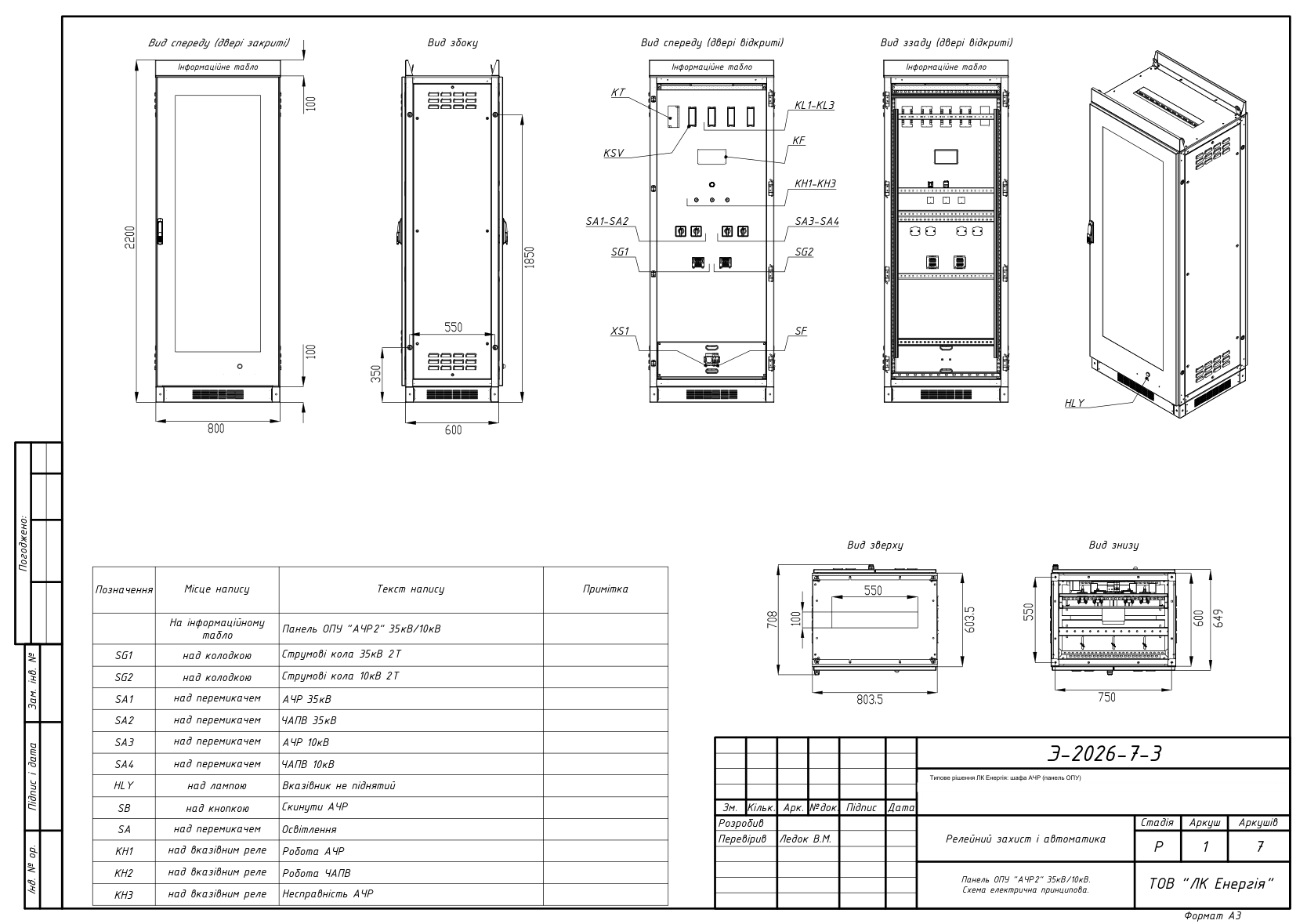

| 2 | Панель ОПУ «АЧР2» 35кВ/10кВ — схема електрична принципова (7 арк., 2026) | Габаритні види 2200×800×600 мм, кола АЧР/ЧАПВ від двох ТН-35 кВ, клемні ряди, перелік апаратури |
Превʼю
DWG-комплект за запитом
Повні DWG-моделі обох виконань (схема електрична принципова, габаритні види, клемні ряди та переліки апаратури в одному файлі AutoCAD) надішлемо на email безкоштовно.
Часті питання
Чи можна використати це рішення у своєму проекті?
Так — як типове рішення-основу для розділу РЗА. Прив’язку до об’єкта, уставки АЧР/ЧАПВ та черги розвантаження визначає проектувальник у проєкті конкретної підстанції. Схеми виконані за реальними проектами реконструкції підстанцій (2025–2026).
Яка апаратура закладена?
Пристрій АЧР РЗМ-А.АЧР, реле часу ВЛ-100А, проміжні реле ПЭ-40, вказівні реле РЭУ11-21, випробувальні блоки UTWE 6/4+1, перемикачі 4G16, вимірювальні клеми URTK 6. У шафному виконанні — трансформатор ОСМ-0,25 220/100 В для живлення вимірювальної напруги від трансформатора власних потреб.
Чим відрізняються шафа АЧР і панель ОПУ «АЧР2»?
Схемотехніка однакова. Окрема шафа — самостійна конструкція з обігрівом, освітленням і розеткою; панель ОПУ розмірами 2200×800×600 мм встановлюється в загальнопідстанційному пункті управління і має лише освітлення та розетку.
АЧР обов’язково робити окремою шафою?
Ні. АЧР може бути реалізоване і функцією терміналів РЗА комірок — див. типове рішення КРУН. Окрема шафа чи панель АЧР застосовується, коли проєкт виділяє автоматичне частотне розвантаження в самостійний вузол на підстанції.
Чи виготовляє ЛК Енергія шафи АЧР?
Так. Шафи АЧР та інше обладнання РЗА виготовляємо на власному виробництві в Одесі; дивіться також каталог обладнання.
Як отримати DWG-файли та консультацію?
Заповніть форму на цій сторінці — DWG-комплект надішлемо на email протягом робочого дня, безкоштовно. Консультуємо проектувальників щодо складу обладнання РЗА: +38 067 104 94 91.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
