Типове рішення: УКМ — установка компенсації реактивної потужності 0,4 кВ

Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»

П’ять перевірених принципових схем установок компенсації реактивної потужності (УКМ) 0,4 кВ з реальних замовлень ЛК Енергія 2021–2024 років: окремі шафи на 40, 110 та 320 кВАр, панель ЩО 90 із вбудованим модулем УКМ і фільтрова УКМФ на 480 кВАр з дроселями для мереж із нелінійним навантаженням. Кожен аркуш містить повний перелік елементів — конденсаторні батареї, контактори, регулятор коефіцієнта потужності, апарати захисту. PDF — у вільному доступі нижче, вихідні файли схем (DWG/CDW) — за запитом через форму.

Що таке компенсація реактивної потужності і навіщо УКМ

Більшість промислових споживачів — електродвигуни, насоси, вентилятори, зварювальне обладнання, трансформатори — окрім активної потужності споживають з мережі реактивну. Реактивна складова не виконує корисної роботи, але завантажує живильні лінії, трансформатори та комутаційні апарати, збільшує втрати напруги і знижує коефіцієнт потужності cos φ. За низький cos φ оператори систем розподілу нараховують підприємствам плату за реактивну електроенергію (за чинною методикою).

Установка компенсації реактивної потужності (УКМ) — інша поширена назва: конденсаторна установка 0,4 кВ (ККУ) — вирішує цю задачу безпосередньо на боці споживача. Конденсаторні батареї генерують реактивну потужність на місці, розвантажуючи мережу. Регулятор коефіцієнта потужності вимірює cos φ через трансформатор струму на вводі та автоматично вмикає і вимикає ступені конденсаторів контакторами, утримуючи задане значення cos φ при змінному навантаженні. Кожен ступінь захищений власними запобіжниками або автоматичним вимикачем.

УКМ встановлюють в РУ-0,4 кВ підприємств, насосних станцій, котелень, комерційних будівель — окремою шафою поруч із ввідною панеллю або як вбудовану секцію щита ЩО 90 (РУНН). Номінал і кількість ступенів підбирають за фактичними вимірюваннями навантаження конкретного об’єкта.

Технічні параметри рішення

  • Номінальна напруга: 0,4 кВ (шини 0,22/0,38 кВ), 50 Гц
  • Номінальні потужності у комплекті: 40 кВАр (5 ступенів, мінімальний ступінь 2,5 кВАр), 110 кВАр (6 ступенів, мінімальний ступінь 2,5 кВАр), 320 кВАр (8 ступенів по 20–50 кВАр), а також виконання у складі панелі ЩО 90
  • Регулятори коефіцієнта потужності: PFC 6 RS, PFC 8 RS, BLR-CX 12R L
  • Комутація ступенів: контактори для конденсаторних батарей CEM 2,5–50 кВАр / MO до 60 кВАр
  • Конденсаторні батареї: LPC / LPC-DW 400 В (2,5–50 кВАр на ступінь), DW / MA-C-CE-TER 400 В
  • Захист ступенів: блоки запобіжників 3×8…3×125 А, тримачі NH-00 / роз’єднувачі EFD; ввідні автомати ABS103c 100 А / ABS203c 250 А / TS800N 800 А
  • Вимірювання: трансформатор струму на вводі (60/5…500/5 А), амперметр
  • Корпуси: МКС 1263 (1200×600×300, IP54), МКС 1684 (1600×800×400, IP54), окрема шафа IP21 У3; примусова вентиляція на 110 і 320 кВАр
  • Стадія Р; формати вихідників: DWG (AutoCAD), CDW (КОМПАС)
  • Конкретне виконання (номінал, кількість і крок ступенів, ступінь захисту, тип регулятора) узгоджується за опитувальним листом

Склад комплекту і завантаження

№ Документ Призначення Апаратура Мова Схема
1 УКМ-0,4-40-2,5 — схема + перелік елементів Окрема шафа 40 кВАр, 5 ступенів PFC 6 RS, контактори CEM, конденсатори LPC, ввід ABS103c 100 А укр. PDF
2 УКМ-0,4-110-2,5 — схема + перелік елементів Окрема шафа 110 кВАр, 6 ступенів, вентиляція PFC 8 RS, контактори CEM, конденсатори LPC, ввід ABS203c 250 А укр. PDF
3 УКМ-0,4-320-20 IP21 У3 — схема + перелік елементів Окрема шафа 320 кВАр, 8 ступенів, живлення від ЩО 90, сигнал «В нормі», вентиляція BLR-CX 12R L, контактори MO, конденсатори DW/TER, ввід TS800N 800 А рос.* PDF
4 Панель ЩО 90-1400 з УКМ — схема + перелік елементів Модуль УКМ у складі панелі ЩО 90 (РУНН), без окремої шафи PFC 6 RS, контактори CEM, конденсатори LPC, роз’єднувачі EFD із запобіжниками CH укр. PDF
5 УКМФ-0,4-480-10 — фільтрова УКМ з дроселями Шафа 480 кВАр з дроселями 14% — для мереж з нелінійним навантаженням (захист конденсаторів від гармонік) Конденсатори DWCAP RCT 10–50 кВАр (14%), фільтрувальні дроселі 10–50 кВАр, контактори MO укр. PDF

* Частина аркушів — російською мовою (проєкти до 2022 року); нові комплекти ЛК Енергія виконує українською.

Превʼю схем

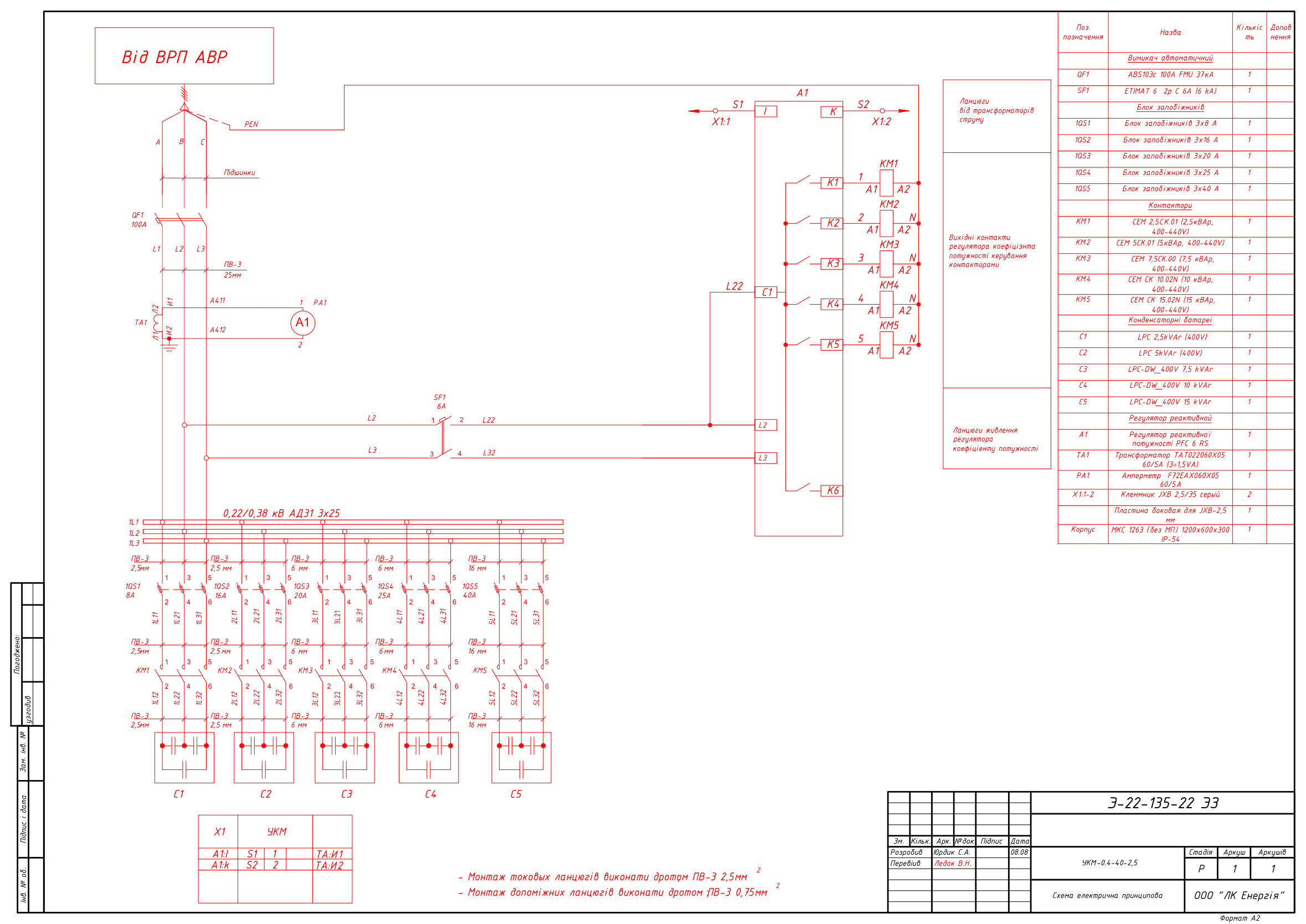

Принципова схема УКМ-0,4-40-2,5: 5 ступенів, регулятор PFC 6 RS, перелік елементів

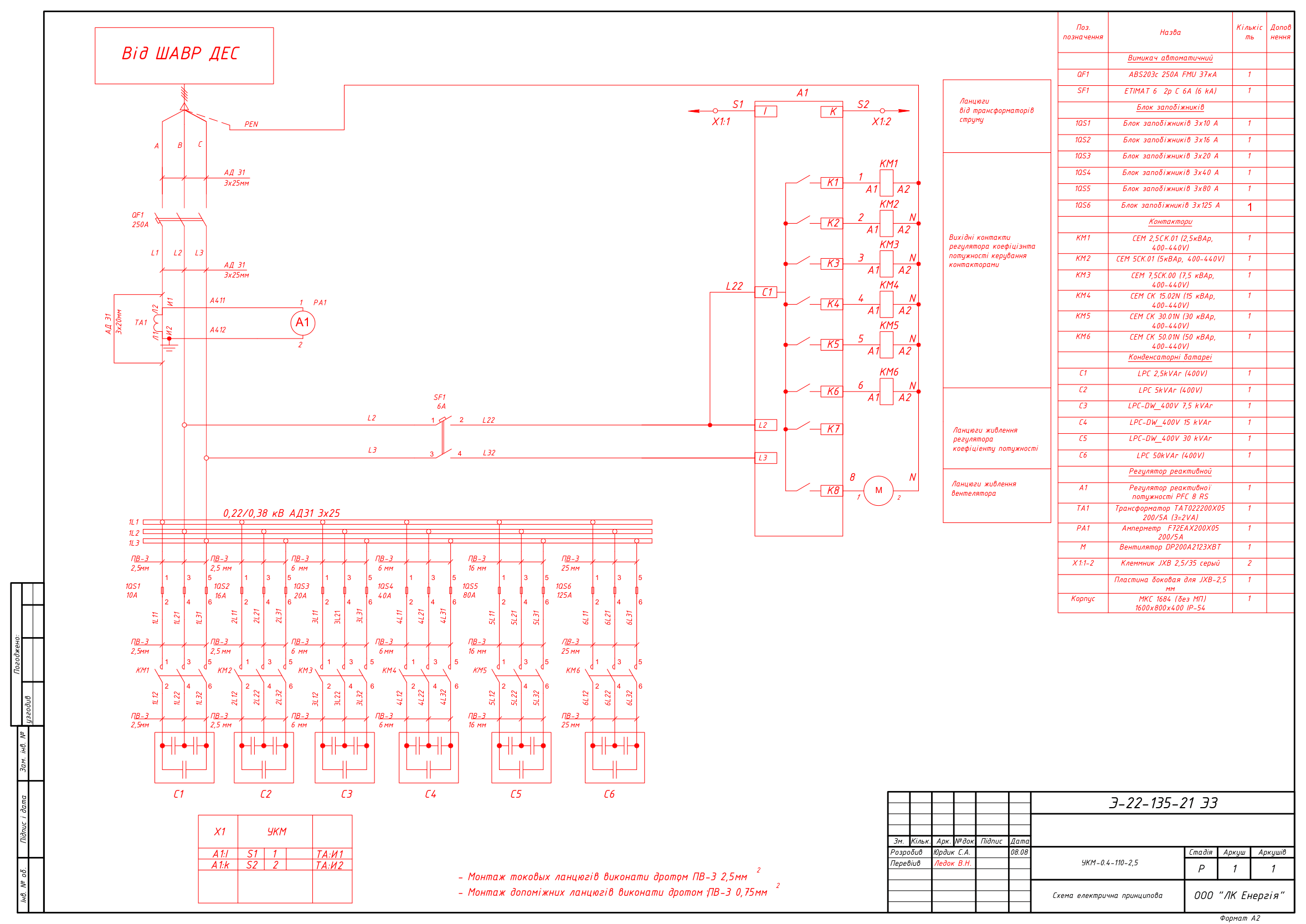

Принципова схема УКМ-0,4-110-2,5: 6 ступенів, регулятор PFC 8 RS, вентилятор

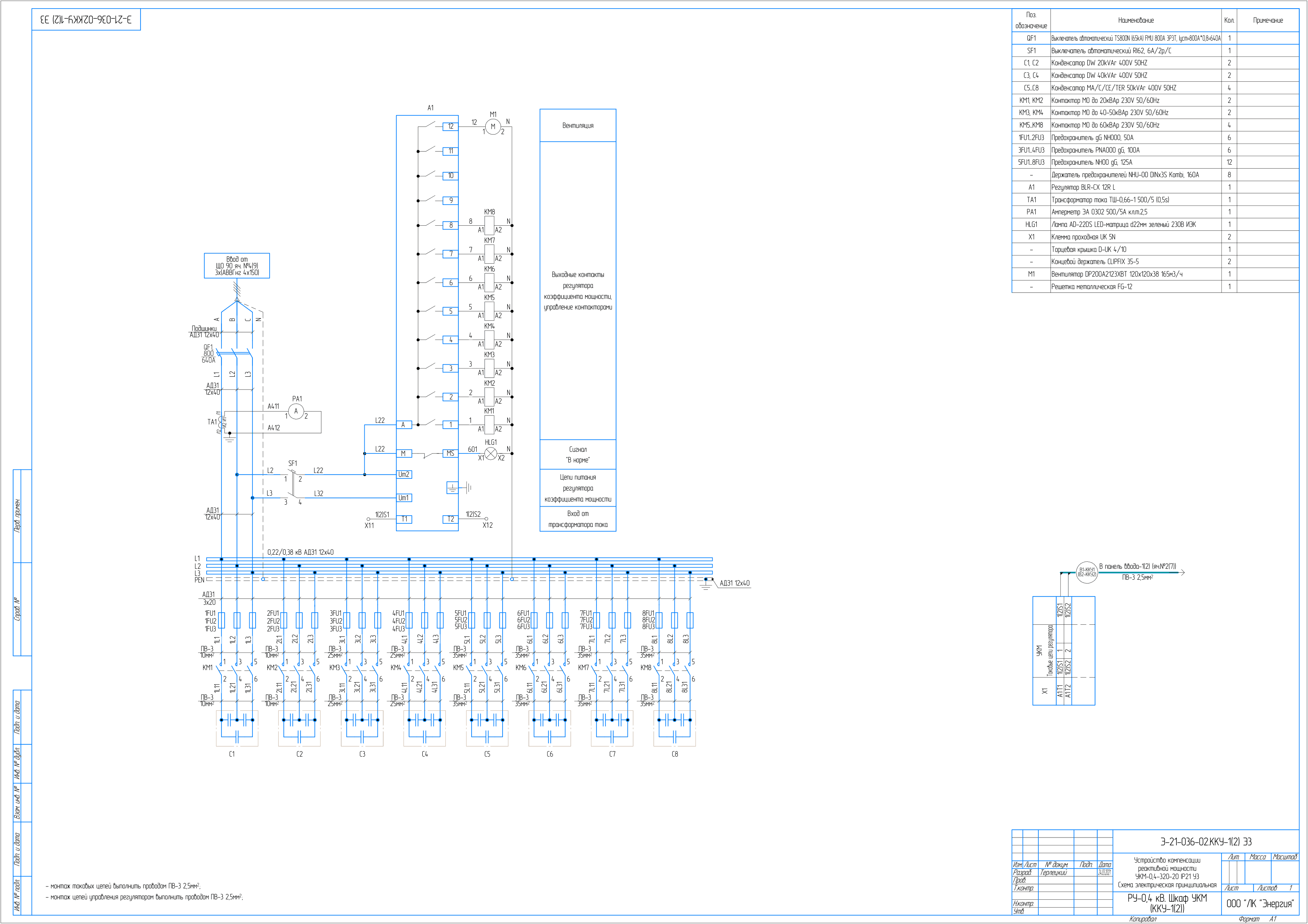

Принципова схема УКМ-0,4-320-20: 8 ступенів, регулятор BLR-CX 12R L, ввід від ЩО 90

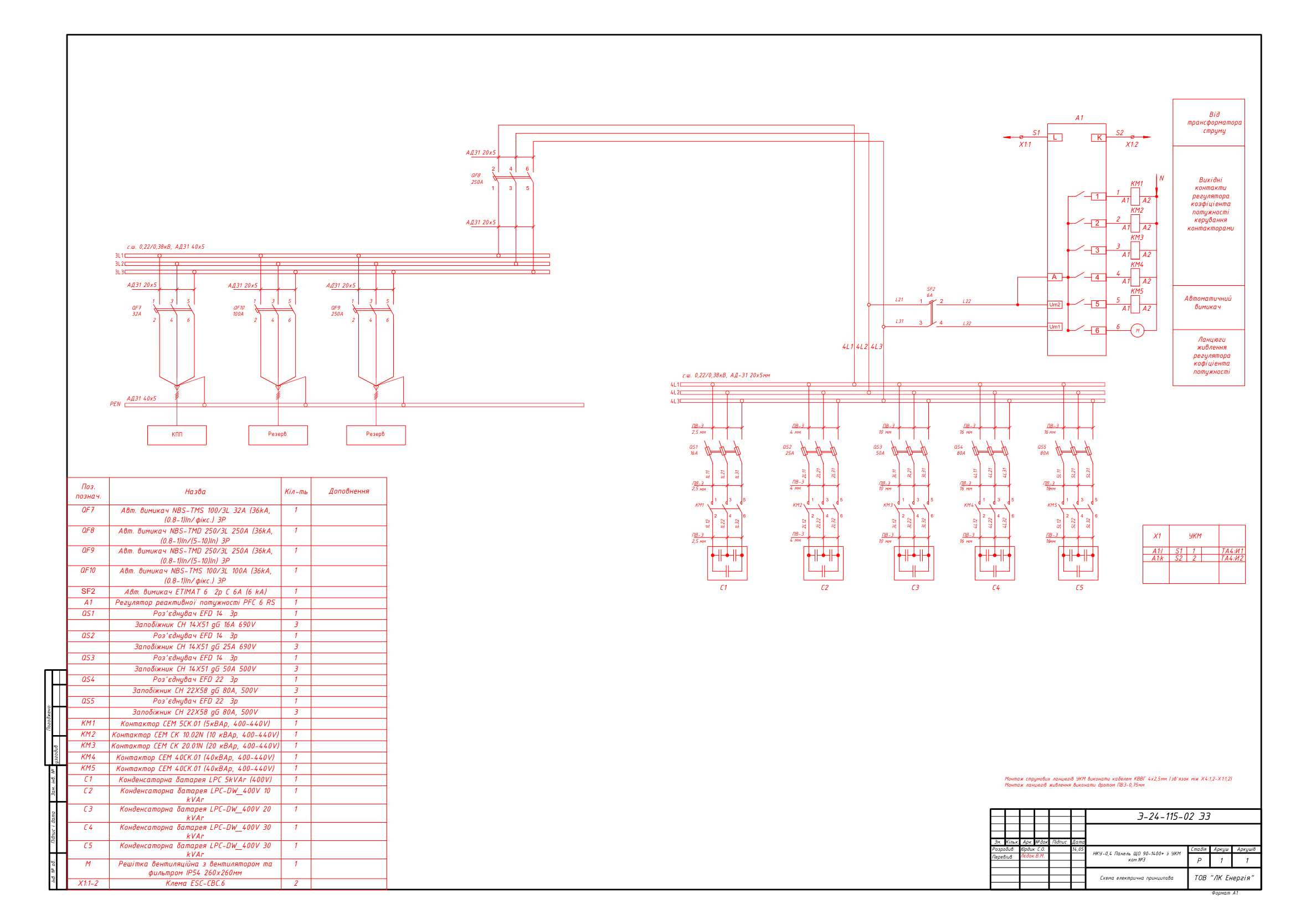

Схема панелі ЩО 90 із вбудованим модулем УКМ 0,4 кВ

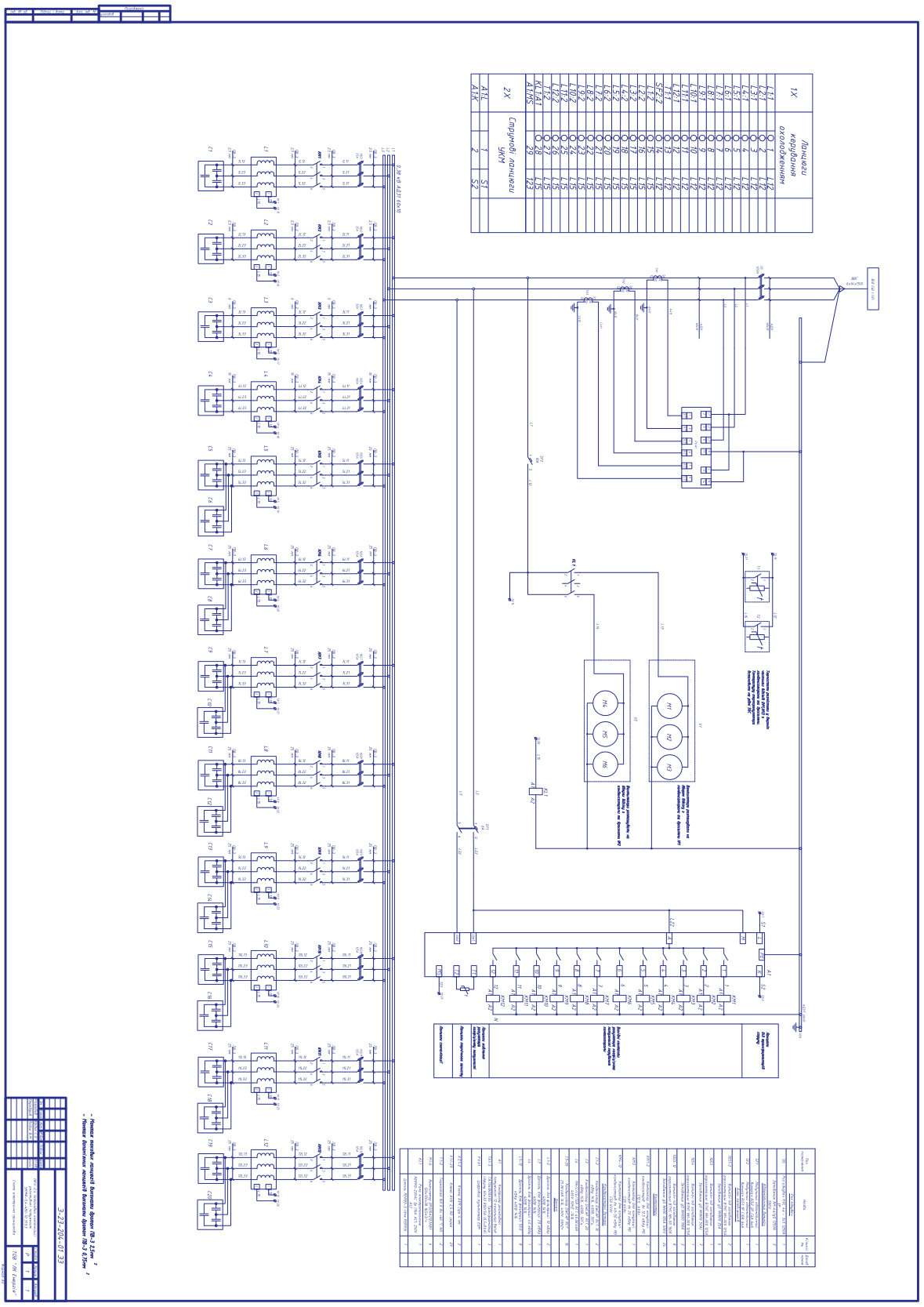

Принципова схема фільтрової УКМФ-0,4-480-10 з дроселями 14% проти гармонік

DWG за запитом

Вихідні файли всіх п’яти схем — DWG (AutoCAD) та CDW (КОМПАС) — надішлемо на email безкоштовно.

    Часті питання

    Чи можна використати ці схеми у робочому проекті?

    Так — як типове рішення-основу. Прив’язку до об’єкта, вибір номіналу за фактичними вимірюваннями навантаження та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальним замовленням, виготовленим ЛК Енергія у 2021–2024 роках.

    Як підібрати потужність і ступені УКМ?

    За даними вимірювань активної та реактивної потужності об’єкта (звіт якості електроенергії або заміри на вводі). У комплекті — типорозміри від 40 до 480 кВАр із різним кроком ступенів; конкретний номінал узгоджується за опитувальним листом.

    Коли потрібна УКМ з дроселями (УКМФ)?

    Коли в мережі є суттєве нелінійне навантаження — частотні приводи, випрямлячі, зварювання: вищі гармоніки перевантажують звичайні конденсатори. У фільтровій УКМФ кожен ступінь увімкнено через фільтрувальний дросель (у комплекті — налаштування 14%), який захищає конденсатори та не дає контуру резонувати з гармоніками мережі. Приклад у комплекті — УКМФ-0,4-480-10 на конденсаторах із підвищеною робочою напругою.

    Яка апаратура закладена в схемах?

    Регулятори коефіцієнта потужності PFC 6 RS / PFC 8 RS / BLR-CX 12R L, контактори для конденсаторів CEM і MO, конденсаторні батареї LPC / DW 400 В, захист ступенів запобіжниками NH/CH. У нашому архіві є виконання й на іншій апаратурі — звертайтесь.

    Як отримати DWG-файли?

    Заповніть форму на цій сторінці — надішлемо вихідники (DWG/CDW) на email протягом робочого дня.

    Чи виготовляє ЛК Енергія УКМ за цими схемами?

    Так. Ми виробляємо УКМ окремими шафами та у складі панелей ЩО 90 / шаф РУНН на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання. Допоможемо підібрати номінал та заповнити опитувальний лист: +38 067 104 94 91.

    Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
