Типове рішення: шафа тимчасового електропостачання будівельного майданчика
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Типове рішення шафи тимчасового електропостачання будівельного майданчика: ввід 400 А, окреме силове коло 250 А через контактор з місцевим і дистанційним керуванням та шість групових ліній 16 А. Комплект — 2 PDF-аркуші: схема електрична принципова головних кіл і схема кіл керування. Кресленики виконані інженерами ЛК Енергія за реальним замовленням виробництва (2022 рік). PDF — у вільному доступі нижче, DWG-модель — безкоштовно за запитом через форму.
Як влаштована шафа тимчасового електропостачання
На період будівництва майданчик живлять за тимчасовою схемою — до введення в роботу постійної мережі об’єкта. Вузол, який закриває цю задачу, — шафа вводу та розподілу: ввідний автоматичний вимикач, силове коло основного споживача і групові лінії для дрібних споживачів майданчика.
У цьому рішенні — ввід 400 А з поділом PEN-провідника на PE та N у шафі й шиною заземлення (сталева оцинкована смуга 40х4). Основне силове коло 250 А комутується контактором: його можна вимкнути кнопкою на шафі або дистанційно — перемикач «I-0-II» обирає місцеве чи дистанційне керування, зовнішній сигнал заводиться на клеми X1. Стан контактора показують сигнальні лампи «Готовність» і «Робота». Шість групових ліній 16 А зібрані на окремій шині та захищені модульними автоматами.
Технічні параметри рішення
- Ввід: ввідний автомат серії ВА88, 400 А; живлення PEN-провідником, на вводі — поділ на PE та N
- Силове коло основного споживача: ВА51-39 250 А + контактор серії КТИ, 330 А (тип — за схемою; котушка 220 В, категорія АС3), шини АД31 3х25
- Керування контактором: кнопки «Пуск»/«Стоп» (LAY5-BA31/BA41), перемикач LAY5-BD33 «I-0-II» (місцеве/дистанційне), клеми X1:1–X1:2 для зовнішнього кола дистанційного керування
- Сигналізація: лампи AD-22DS 230 В — зелена «Готовність КМ», червона «Робота КМ»; захист кола керування — ВА47-29 1P 6 А
- Групові лінії: 6 × ВА47-29 3P 16 А на шині FORK 3Р 63 А
- Збірні шини: АД31 4х40; шина PE — смуга сталева оцинкована 40х4, провід ПВ3 25 мм²
- Документація: 2 аркуші (А1 + А2), 2022 рік, схеми українською — окремі позначення оригіналу російською; номінали конкретного виконання узгоджуються при замовленні
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

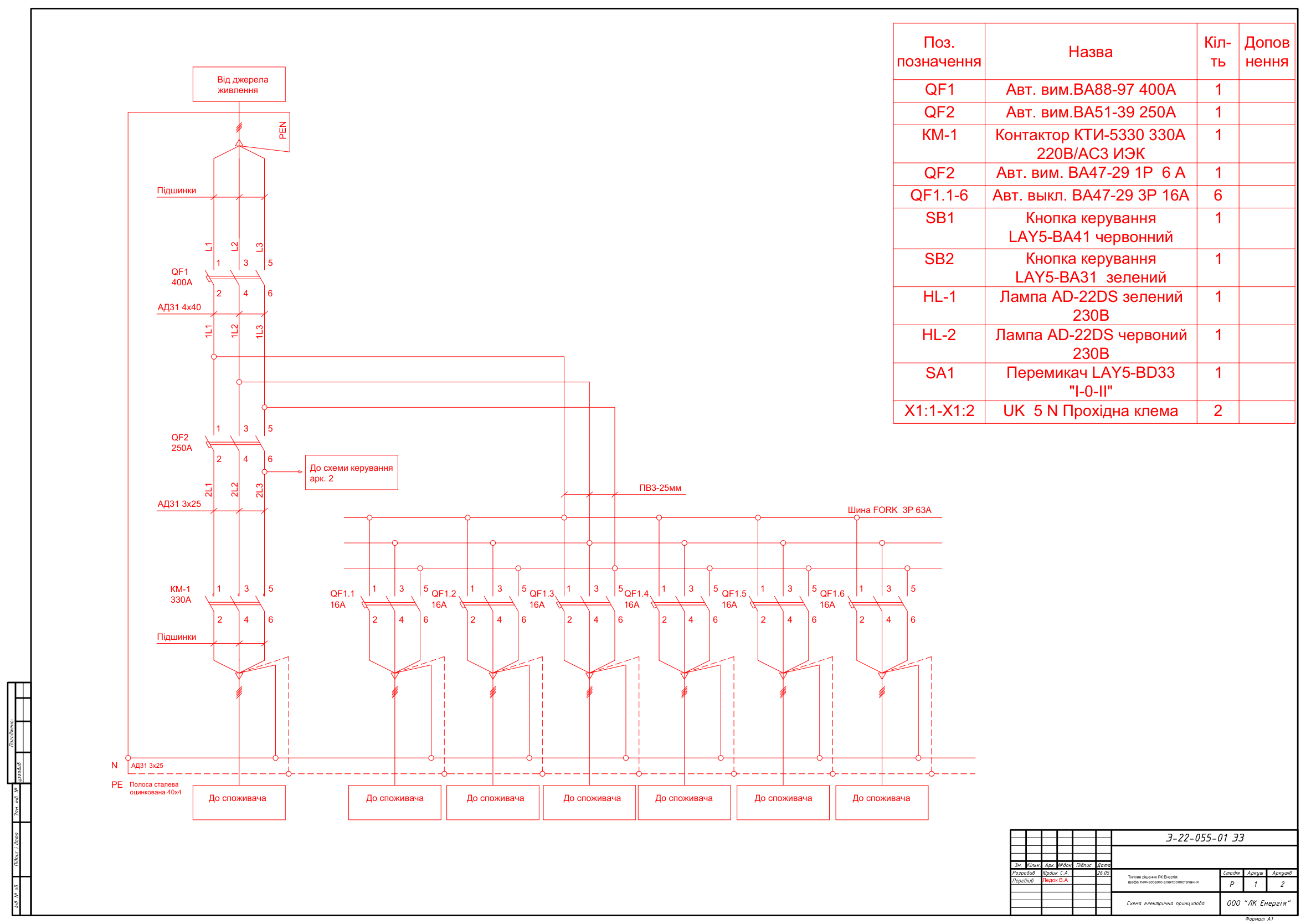

| 1 | Схема електрична принципова — головні кола | Ввід 400 А, фідер 250 А через контактор, 6 групових ліній, перелік елементів | |

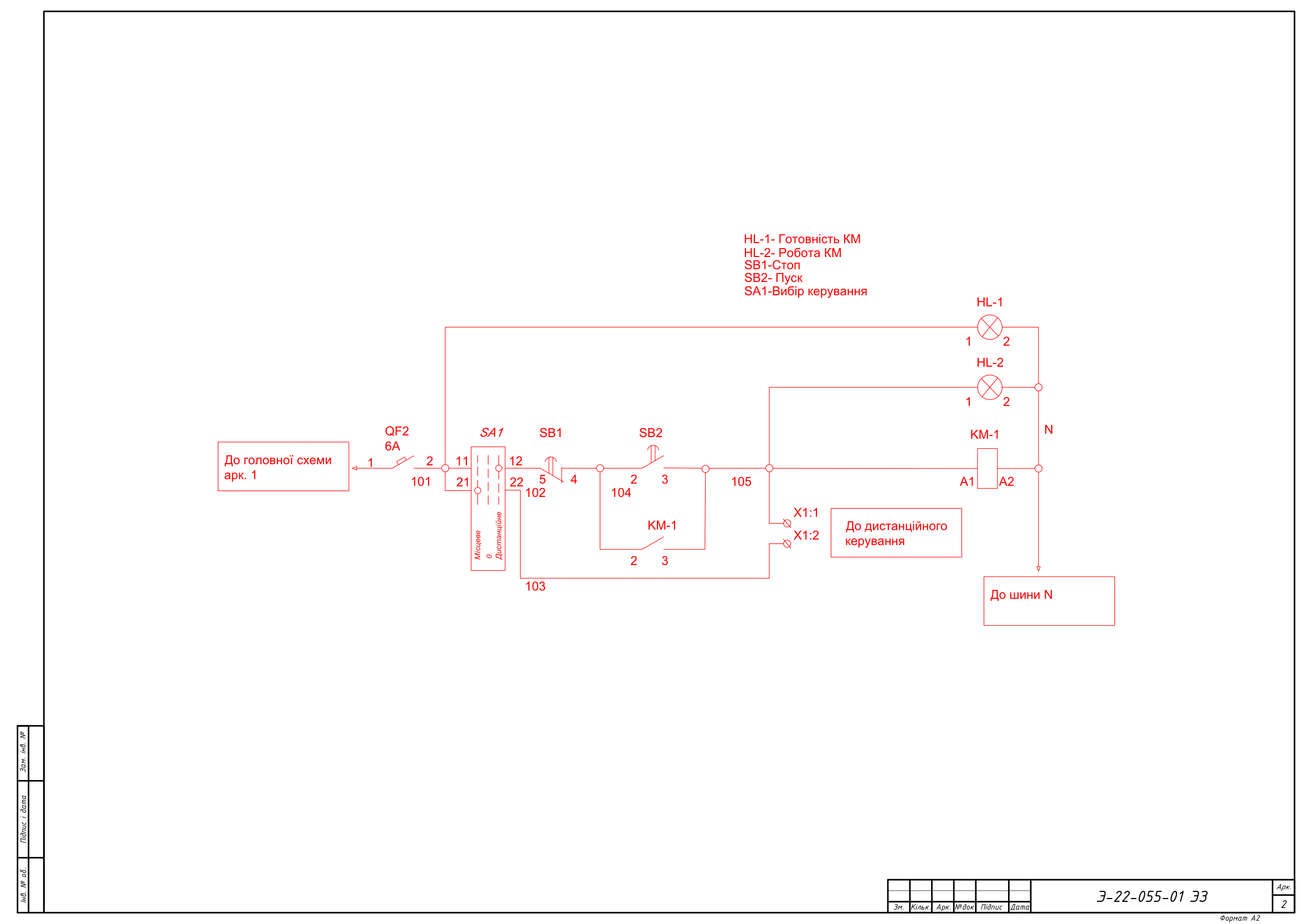

| 2 | Схема кіл керування | Пуск/стоп контактора, вибір місцевого/дистанційного керування, сигналізація |
Превʼю
DWG-комплект за запитом
DWG-модель шафи тимчасового електропостачання (головні кола + кола керування в одному файлі AutoCAD) надішлемо на email безкоштовно.
Часті питання
Чи можна використати це рішення у своєму проекті?
Так — як типове рішення-основу для тимчасового електропостачання будівельного майданчика. Прив’язку до об’єкта, розрахунок навантажень і відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми виконані за реальним замовленням виробництва ЛК Енергія 2022 року.
Яка апаратура закладена?
Ввідний автомат серії ВА88, 400 А, автоматичний вимикач ВА51-39 250 А, модульні ВА47-29, контактор серії КТИ, 330 А (тип — за схемою), кнопки й перемикач LAY5, сигнальні лампи AD-22DS. Виконання на іншій апаратурі узгоджується при замовленні.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — DWG-модель надішлемо на email протягом робочого дня, безкоштовно.
Чи виготовляє ЛК Енергія такі шафи?
Так, шафи тимчасового електропостачання та інші НКУ 0,4 кВ виробляємо на власному виробництві в Одесі; допоможемо підібрати номінали апаратів під навантаження вашого майданчика — +38 067 104 94 91.
Дивіться також: типове рішення АВР 0,4 кВ, щит ЩО-90 для ЗТП.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
