Типове рішення: щит 0,4 кВ на панелях ЩО-90 для двотрансформаторної ЗТП
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Готовий комплект документації для розподільчого щита 0,4 кВ двотрансформаторної ЗТП на семи панелях ЩО-90: опитувальний лист з таблицею панелей та апаратів, однолінійна схема і план розташування РУ-0,4 кВ з розмірами, а також принципові схеми окремих панелей — ввідних на 630 та 1600 А, секційної з АВР і лінійної. Документи розроблені інженерами ЛК Енергія за реальними замовленнями 2021 року. Частина аркушів — російською мовою (проєкти до 2022 року); нові комплекти ЛК Енергія виконує українською. PDF — у вільному доступі нижче, вихідні креслення — за запитом через форму.
Що таке ЩО-90 і де застосовують
Панелі ЩО-90 (щити одностороннього обслуговування серії 90) — це типова конструкція для збирання розподільчого щита 0,4 кВ: РУ-0,4 кВ трансформаторних підстанцій (ЗТП, КТП), розподільчих пунктів та вводно-розподільчих пристроїв будівель. Щит набирається з окремих панелей одностороннього обслуговування, які встановлюються в ряд біля стіни та з’єднуються спільними збірними шинами: ввідні панелі від силових трансформаторів, секційна панель (за потреби — з автоматичним включенням резерву, АВР) та лінійні панелі з відхідними фідерами.
Для двотрансформаторної ЗТП типова конфігурація — дві ввідні панелі від трансформаторів Т1 і Т2, секційна панель між двома секціями збірних шин та лінійні панелі під відхідні лінії з комерційним або технічним обліком. Саме така схема реалізована в цьому комплекті: 7 панелей ЩО-90, однолінійна схема РУ-0,4 кВ в опитувальному листі та план розташування обладнання з прив’язкою до камер трансформаторів.
Коли проектувальнику потрібна схема панелей ЩО-90 під конкретний об’єкт, відправною точкою є опитувальний лист: у табличній формі задаються номінали рубильників і автоматів, уставки розчіплювачів, трансформатори струму, прилади вимірювання та призначення кожного фідера. Цей комплект закриває стандартну задачу і адаптується під інші конфігурації РУ-0,4 кВ.
Технічні параметри рішення
- Номінальна напруга: 380 В; номінальний струм збірних шин: 1300 А
- Збірні шини та PEN-провідник: АД31 80×8
- Склад щита: 7 панелей — 2 ввідні ЩО 90-1114 (від Т1 400 кВА та Т2 630 кВА), секційна ЩО 90-1318 з АВР, 2 лінійні ЩО 90-1413* (під комерційний облік), 2 лінійні ЩО 90-1438*
- Ввідні панелі: рубильник РЕ19-43-311400 1600 А + автомат ВА79Е-2000 1600 А (за опитувальним листом реального об’єкта; підбір — за розрахунковим навантаженням), трансформатори струму ТШ-0,66 кл. 0,5S (6 шт. на ввід), мультиметр VCF, місце під лічильник GAMA 300
- Секційна панель: 2 рубильники РЕ19-41-311400 1000 А + автомат YCM8E-1000H 1000 А, схема АВР
- Лінійні панелі: автомати YCM8E-250H/400H та YCB6Н-63, трансформатори струму Т-0,66 кл. 0,5S

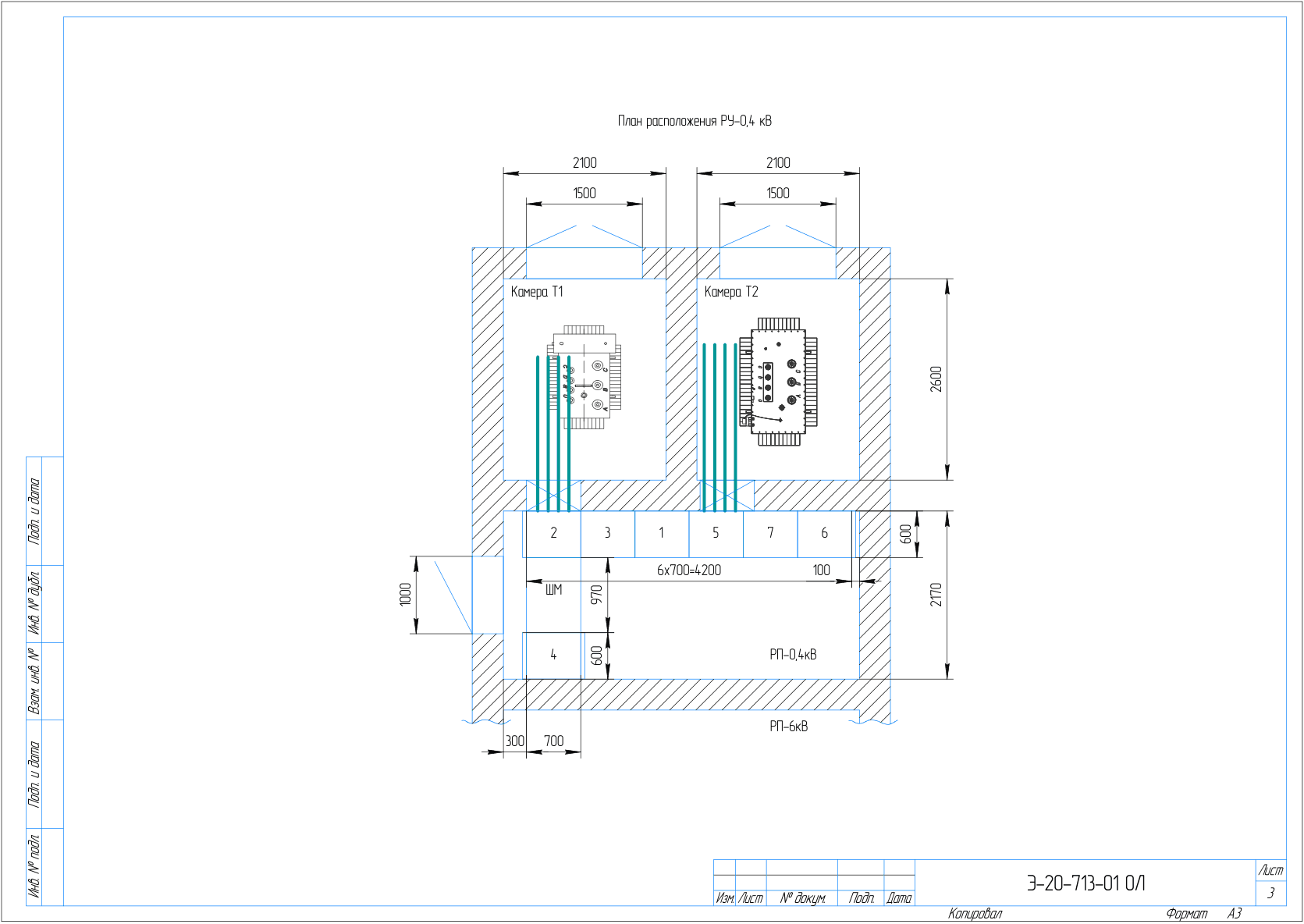

- План розташування: фронт 7 панелей 6×700 = 4200 мм, шинний міст ШМ L=970 мм до камер Т1/Т2
- Додаткові схеми інших виконань: ввідна 1600 А на HGS16A3B (65 кА) з телемеханікою, секційна ЩО 90-1313 з АВР на UAN10A3B 1000 А (85 кА) з реле РНПП-311М, ввідна 630 А на NSX630N Micrologic 2.3, лінійна 630 А
- Рік розробки: 2021; мова схем — російська. Вихідні креслення виконані у КОМПАС (.cdw); DWG/DXF-експорт надаємо за запитом
- Параметри конкретного виконання (номінали апаратів, уставки, кількість панелей, облік) узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Аркушів | Схеми |
|---|---|---|---|---|

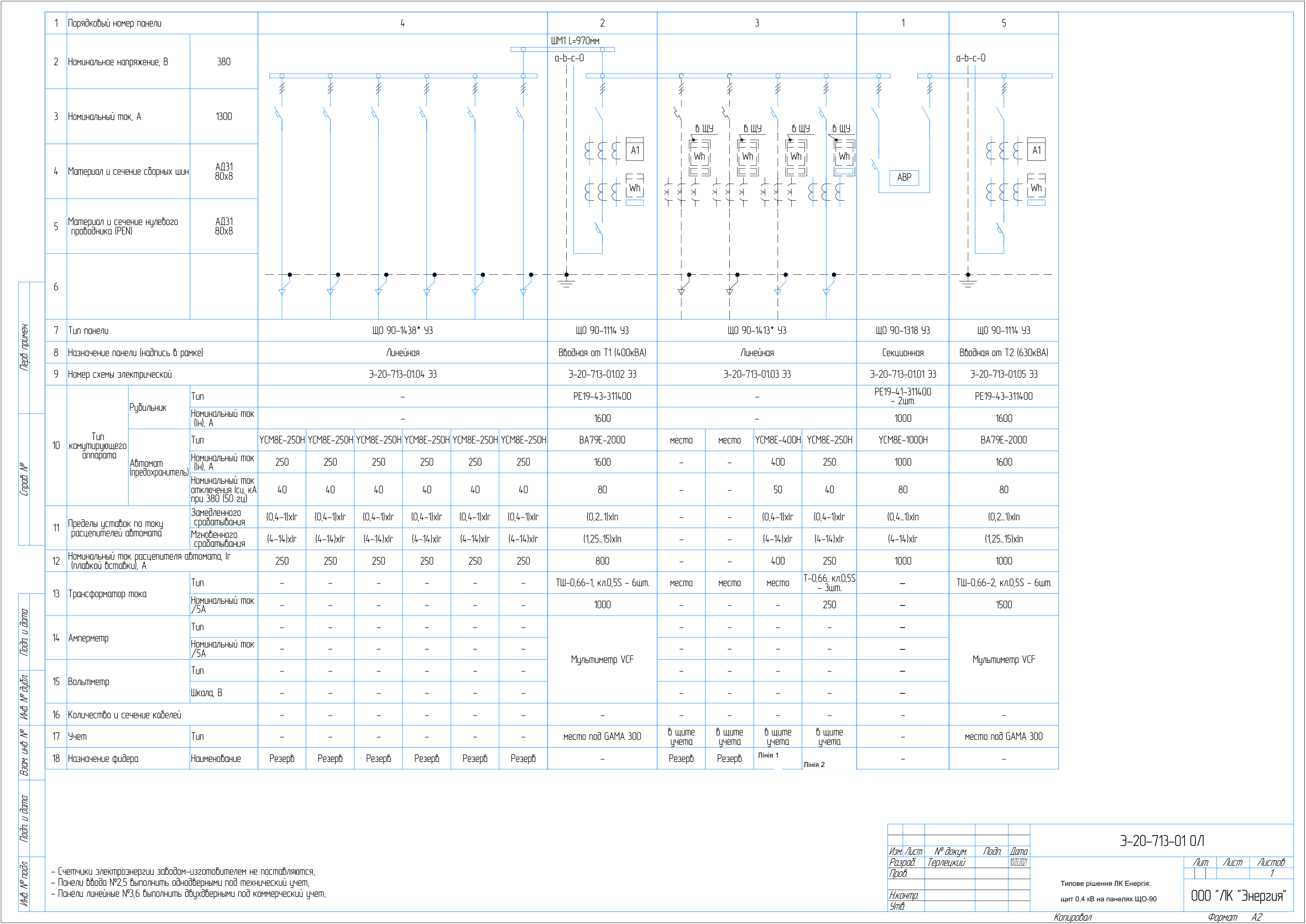

| 1 | Опитувальний лист на панелі ЩО-90 (двотрансформаторна ЗТП) | Таблиця 7 панелей з апаратами та однолінійною схемою + план розташування РУ-0,4 кВ | 3 | |

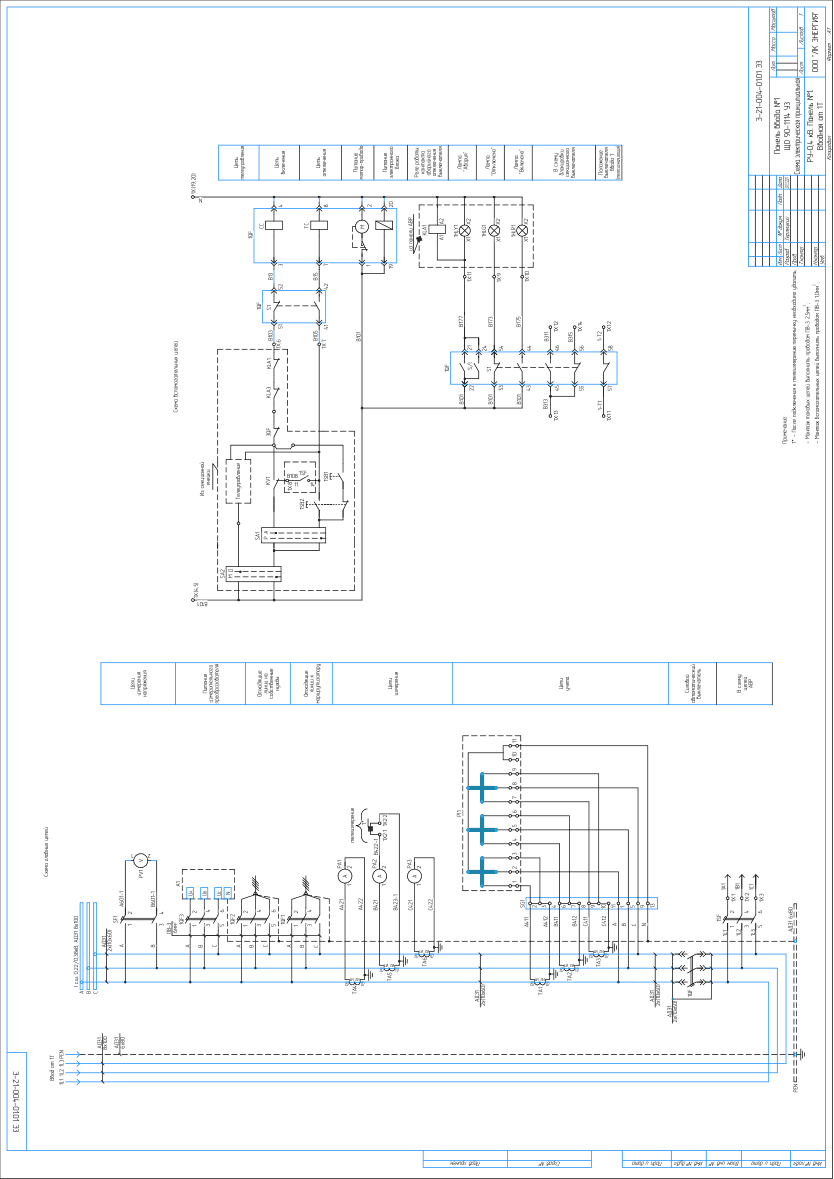

| 2 | Панель ввідна ЩО 90-1114, 1600 А | Схема електрична принципова: HGS16A3B 1600 А, облік GAMA 300, телекерування/телесигналізація | 2 | |

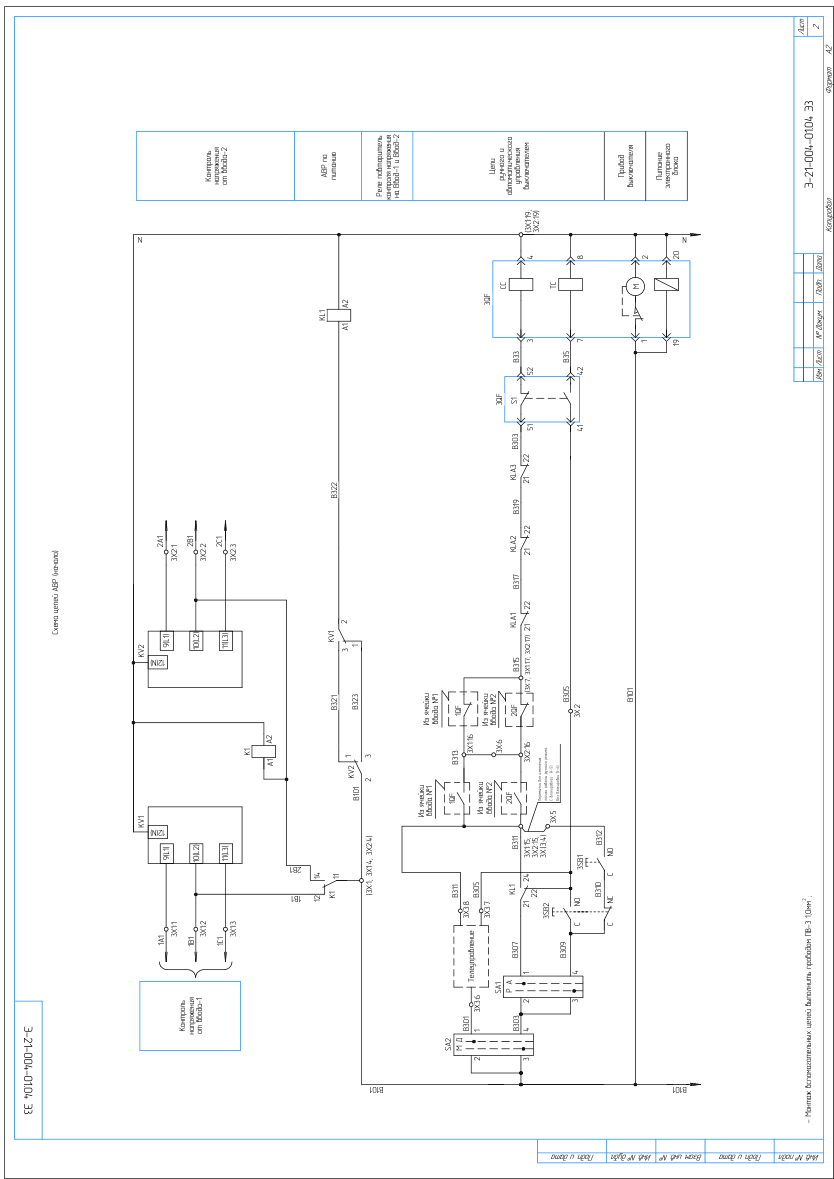

| 3 | Панель секційна ЩО 90-1313 з АВР, 1000 А | Схема головних кіл + повна схема АВР: UAN10A3B 1000 А, реле контролю напруги РНПП-311М, телемеханіка | 5 | |

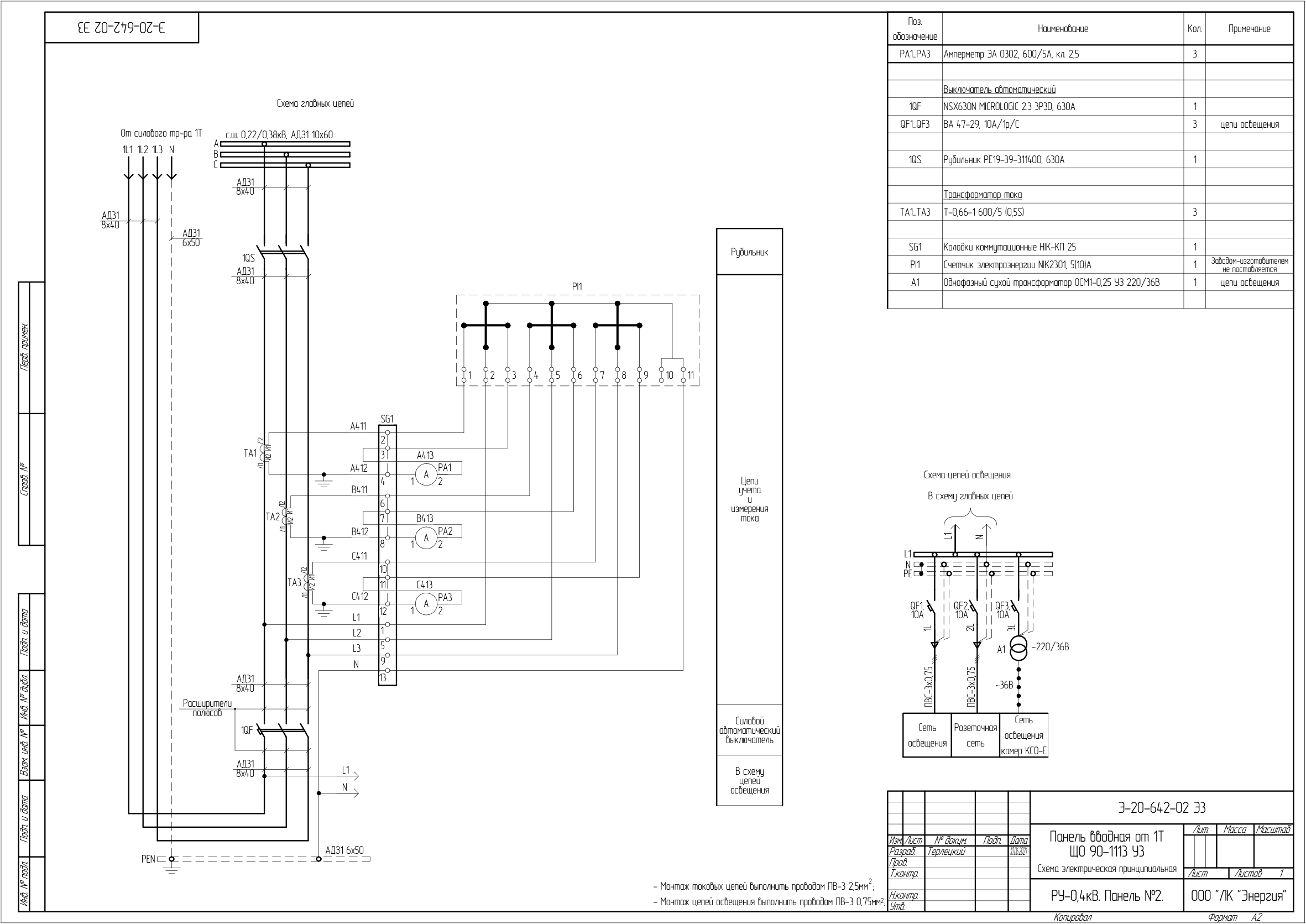

| 4 | Панель ввідна ЩО 90-1113, 630 А | Схема принципова: РЕ19-39 + NSX630N Micrologic 2.3, лічильник NIK2301, кола освітлення КСО | 1 | |

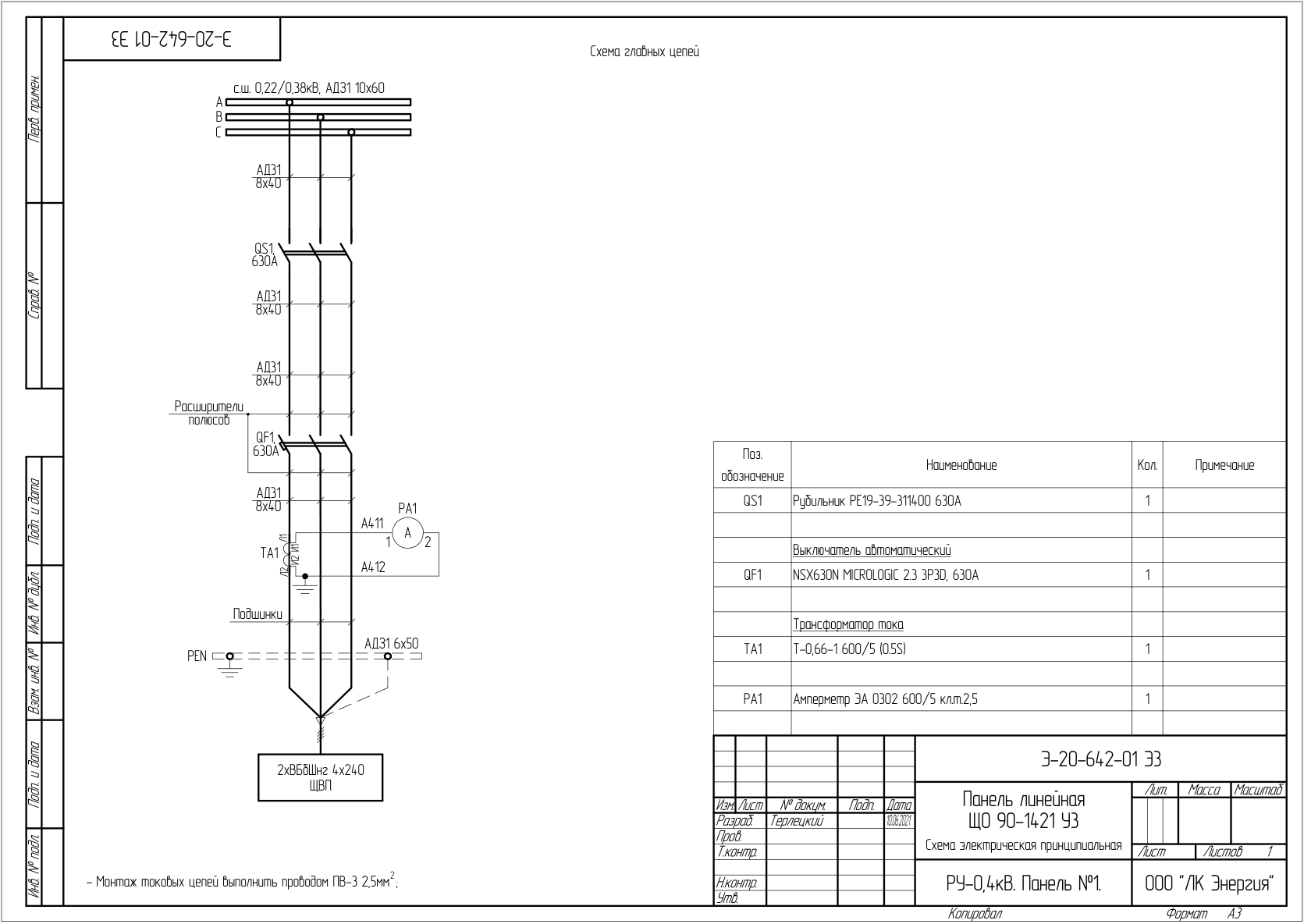

| 5 | Панель лінійна ЩО 90-1421, 630 А | Схема принципова відхідної лінії: РЕ19-39 + NSX630N, Т-0,66 600/5 | 1 |
Позиції 2-5 — поячейкові схеми панелей ЩО-90 з інших реальних замовлень 2021 року: приклади виконань на різній апаратурі.
Превʼю схем
DWG-комплект за запитом
Вихідні креслення виконані у КОМПАС (.cdw); DWG/DXF-експорт надаємо за запитом. Комплект та опитувальний лист під ваш об’єкт надішлемо на email безкоштовно.
Часті питання
Чи можна використати ці схеми у робочому проекті?
Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, вибір номіналів апаратів, розрахунок уставок та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальним замовленням, виготовленим у 2021 році.
Яка апаратура закладена в схемах?
Рубильники РЕ19 (630-1600 А), автомати ВА79Е-2000, YCM8E (250-1000 А), YCB6Н-63, NSX630N Micrologic 2.3, HGS16A3B, UAN10A3B; трансформатори струму ТШ-0,66 та Т-0,66 кл. 0,5S; реле контролю напруги РНПП-311М; лічильники GAMA 300, NIK2301. Виконання на іншій апаратурі — звертайтесь.
Чому схеми російською мовою?
Це робоча документація реальних замовлень 2021 року з нашого архіву. Нові комплекти розробляємо українською — структура та схемні рішення не змінюються.
Як отримати вихідні файли (DWG/CDW)?
Заповніть форму на цій сторінці — надішлемо вихідні креслення на email протягом робочого дня.
Чи виготовляє ЛК Енергія панелі ЩО-90?
Так. Панелі ЩО-90 — серійна продукція нашого виробництва в Одесі: виготовляємо окремі панелі та комплектні щити 0,4 кВ за опитувальним листом, з 2015 року випущено понад 3000 одиниць обладнання. Допоможемо підібрати апаратуру та заповнити опитувальний лист: +38 067 104 94 91.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
