Типове рішення: РП-6(10) кВ на камерах КРУ-Е (габарит КМ-1Ф) з терміналами МРЗС

Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»

Готовий комплект принципових схем РЗА стадії Р для РП-6(10) кВ на камерах КРУ-Е з викотними елементами у габариті КМ-1Ф з мікропроцесорними терміналами МРЗС: 158 аркушів зведеного комплекту — два вводи, секційний вимикач з АВР, секційний роз’єднувач з центральною сигналізацією (ЦС), два трансформатори напруги, два ТВП зі схемою АВР власних потреб (АВР-СН), відхідні лінії (зокрема з вузлом комерційного обліку) та міжкоміркові з’єднання. У комплекті також опитувальний лист і інструкція з експлуатації КМ-1Ф на 85 сторінок. Схеми розроблені інженерами ЛК Енергія за реальним проектом реконструкції діючого об’єкта (2025 рік). PDF — у вільному доступі нижче, DWG — за запитом через форму.

Чим відрізняється виконання на КМ-1Ф з МРЗС

Це рішення — четверта апаратна платформа нашої лінійки РП. Що таке РП-6(10) кВ і коли застосовують схему з двома секціями шин — на сторінці базового рішення на комірках КСО. Тут — те саме завдання на принципово іншій елементній базі:

  • Викотні елементи замість стаціонарних комірок. Шафи КРУ-Е-6/630 (габарит КМ-1Ф) з викотними елементами КМ-1: вакуумні вимикачі BB/VL-12-25/2000-У2 на вводах і секційному вимикачі, BB/VL-12-25/1000-У2 на лініях, викотний ТН 630 А, ТШСТ 630 А у комірках ТВП, ШР 2000 А у комірці секційного роз’єднувача. Одностороннє обслуговування, ступінь захисту IP41 при закритих дверях.
  • Термінали МРЗС замість РС83. MRZS-F2J12 — вводи та відхідні лінії, MRZS-S2J12 — секційний вимикач, MRZS-U2D12 — комірки трансформаторів напруги, МРЗС-05Л — центральна сигналізація.
  • ЦС — центральна сигналізація. У комірці секційного роз’єднувача виконано схему центральної сигналізації РП на терміналі МРЗС-05Л(ЦС): шинки аварійної сигналізації, контроль «темної шинки», сигнал «Несправність ЦС».
  • АВР на двох рівнях. АВР на секційному вимикачі з блокуваннями за напругою ТН обох секцій + АВР-СН власних потреб у частині ТВП.
  • Вузол комерційного обліку. Окреме виконання відхідної лінії з колами обліку (ТТ класу 0,5S, місце під лічильник) та резерв комерційного обліку на вводах.
  • Збірні шини 1600 А (АД31 10х100), 16 комірок на дві секції шин, термічна стійкість 25 кА.

Технічні параметри рішення

  • Номінальна напруга: 6 кВ (клас 6(10) кВ, найбільша робоча 7,2 кВ); дві секції шин, 16 комірок
  • Збірні шини: 1600 А (АД31 10х100); головні кола 630 А
  • Термічна стійкість 25 кА (3 с), електродинамічна стійкість 51 кА
  • Шафи: КРУ-Е-6/630-03/-22/-105/-201/-601-У3 у габариті КМ-1Ф, з викотними елементами, одностороннє обслуговування, IP41
  • Комутація: вакуумні вимикачі BB/VL-12-25/2000-У2 (210 мм) та BB/VL-12-25/1000-У2 (150 мм) на викотних елементах КМ-1
  • Захист: мікропроцесорні термінали МРЗС — MRZS-F2J12, MRZS-S2J12, MRZS-U2D12, МРЗС-05Л (ЦС)
  • Вимірювання: ТТ TCS2-12-11.05.3 (200/5, 400/5, 600/5; кл. 0,5/10Р, на вводах 0,5S/0,5/10Р), ТТНП ТЗЛУ-205-1 30/1 на лініях
  • ТН: 3хIVS1F-1.1.1, 6000:√3/100:√3/100:√3/100:3, кл. 0,5/3Р/6Р, викотний елемент 630 А
  • Власні потреби: ТВП ТСКЛ-16 (16 кВА, 6/0,4 кВ D/Yн-11) із запобіжниками ПТ 011-6-3,2-40 У3 + АВР-СН
  • Обмеження перенапруг: ОПНп-6/6,6/10/550/IV/УХЛ1
  • Оперативні кола: керування та сигналізація 220 В; кола ТН 100 В; освітлення відсіків 12 В
  • Кліматичне виконання У3; ТУ У 27.1-40132794-001:2016
  • Рік розробки: 2025, стадія Р, мова схем — українська, формат DWG (AutoCAD)
  • Номінали конкретного виконання узгоджуються за опитувальним листом

Склад комплекту і завантаження

№ Функція Комірка Апаратура Арк. Файл
1 Ввід №1, 1 С.Ш. Комірка №5 BB/VL-12-25/2000-У2, MRZS-F2J12, TCS2-12 600/5 (0,5S/0,5/10Р) 16 PDF
2 Ввід №2, 2 С.Ш. Комірка №6 BB/VL-12-25/2000-У2, MRZS-F2J12, TCS2-12 600/5 (0,5S/0,5/10Р) 16 PDF
3 Секційний вимикач (АВР) Комірка №1 BB/VL-12-25/2000-У2, MRZS-S2J12, TCS2-12 400/5 16 PDF
4 Секційний роз’єднувач + ЦС Комірка №2 ШР 2000 А, МРЗС-05Л — центральна сигналізація 13 PDF
5 Трансформатор напруги ТН-1 Комірка №3 3хIVS1F-1.1.1 (0,5/3Р/6Р), MRZS-U2D12, викотний ТН 630 А 15 PDF
6 Трансформатор напруги ТН-2 Комірка №4 3хIVS1F-1.1.1 (0,5/3Р/6Р), MRZS-U2D12, викотний ТН 630 А 15 PDF
7 Трансформатор власних потреб №1 + АВР-СН Комірка №15 ТСКЛ-16 (16 кВА, 6/0,4 кВ), ТШСТ 630 А, схема АВР-СН 11 PDF
8 Трансформатор власних потреб №2 Комірка №16 ТСКЛ-16 (16 кВА, 6/0,4 кВ), ТШСТ 630 А 9 PDF
9 Відхідна кабельна лінія, 1 С.Ш. Комірки №7–13 BB/VL-12-25/1000-У2, MRZS-F2J12, ТЗЛУ-205-1 12 PDF
10 Відхідна кабельна лінія, 2 С.Ш. Комірки №8–14 BB/VL-12-25/1000-У2, MRZS-F2J12, ТЗЛУ-205-1 12 PDF
11 Відхідна лінія з комерційним обліком Комірка №10 BB/VL-12-25/1000-У2, MRZS-F2J12, ТТ 0,5S, кола обліку 14 PDF
12 Міжкоміркові з’єднання — Таблиці кабельних з’єднань кіл управління і сигналізації 6 PDF
13 Опитувальний лист (КРУ-Е-6/630, габ. КМ-1Ф) — Однолінійні схеми 16 комірок + план розташування 3 PDF
14 Інструкція з експлуатації КМ-1Ф — Опис, вимикач BB/VL, викотні елементи, термінали, ТО, гарантії — 85 с. 85 PDF

Розділи комірок з вимикачами містять принципові схеми струмових кіл захисту, кіл напруги, кіл керування та сигналізації, кіл освітлення відсіків і пояснювальну однолінійну схему. Інструкція з експлуатації — окремий документ виробника: опис конструкції КМ-1Ф, робота вакуумного вимикача і викотного елемента, термінали захисту, технічне обслуговування, гарантії.

Превʼю схем

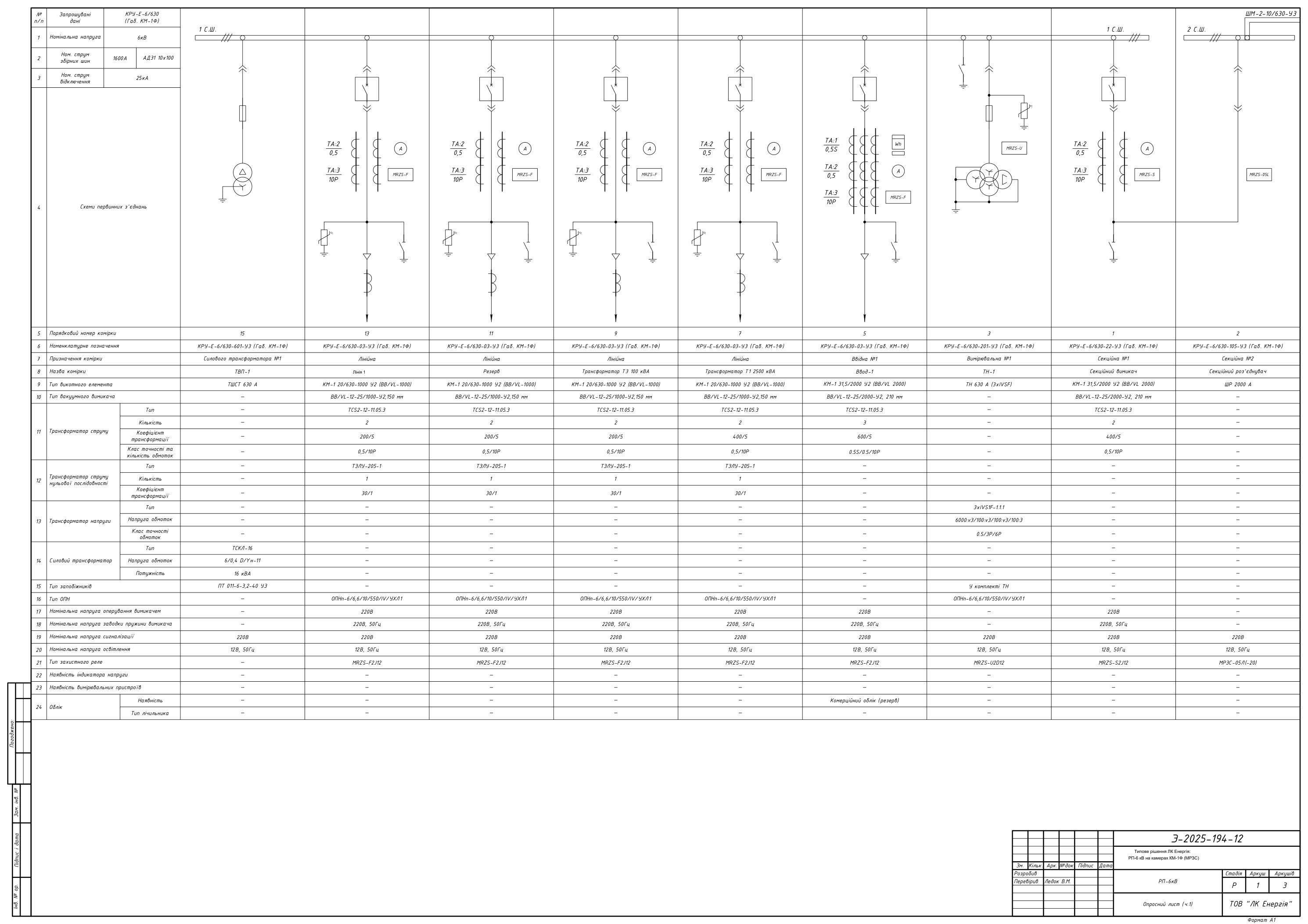

Опитувальний лист КРУ-Е-6/630 у габариті КМ-1Ф: однолінійні схеми 16 комірок РП-6 кВ

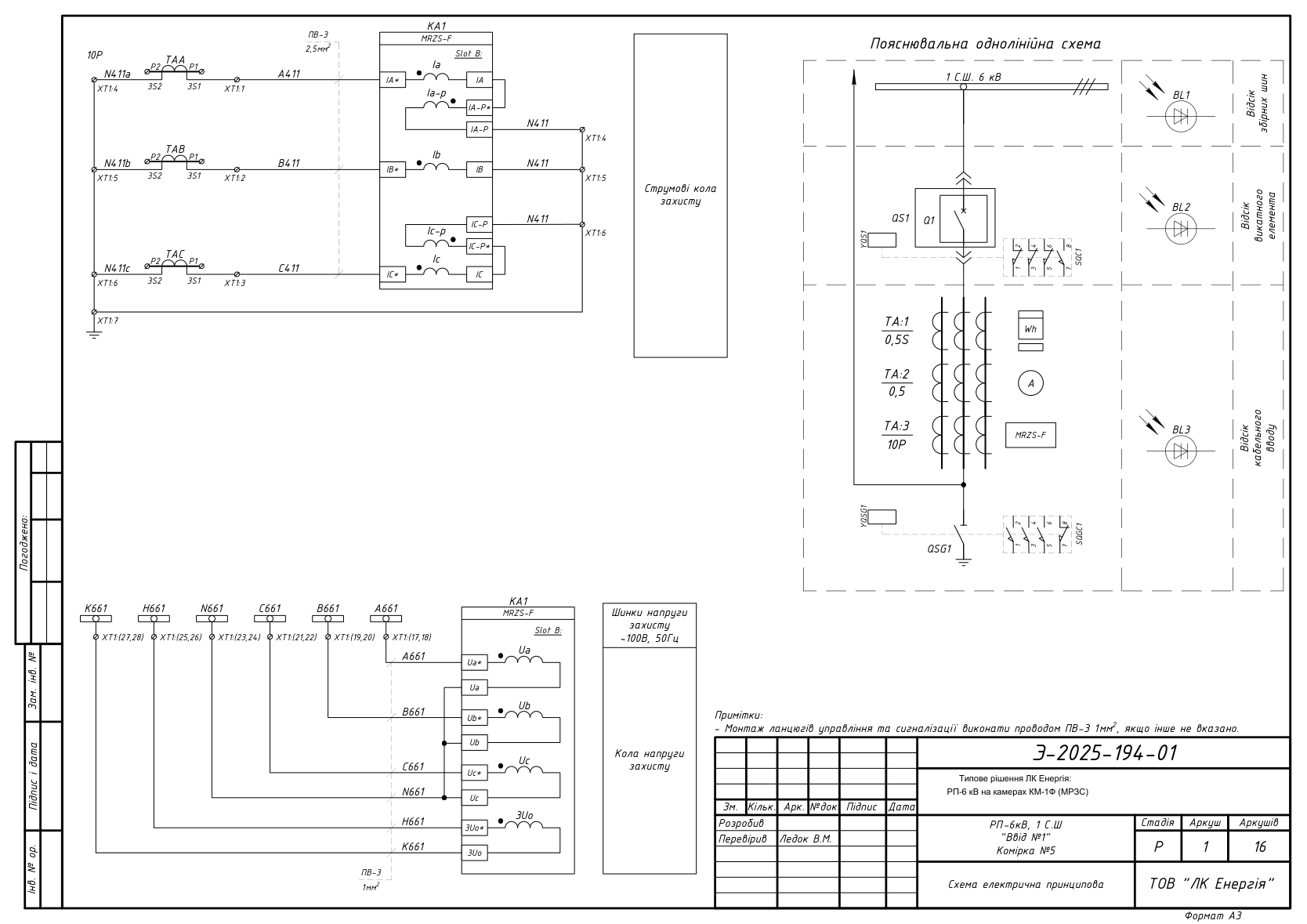

Принципова схема вводу РП-6 кВ на КМ-1Ф: вимикач BB/VL, термінал MRZS-F2J12

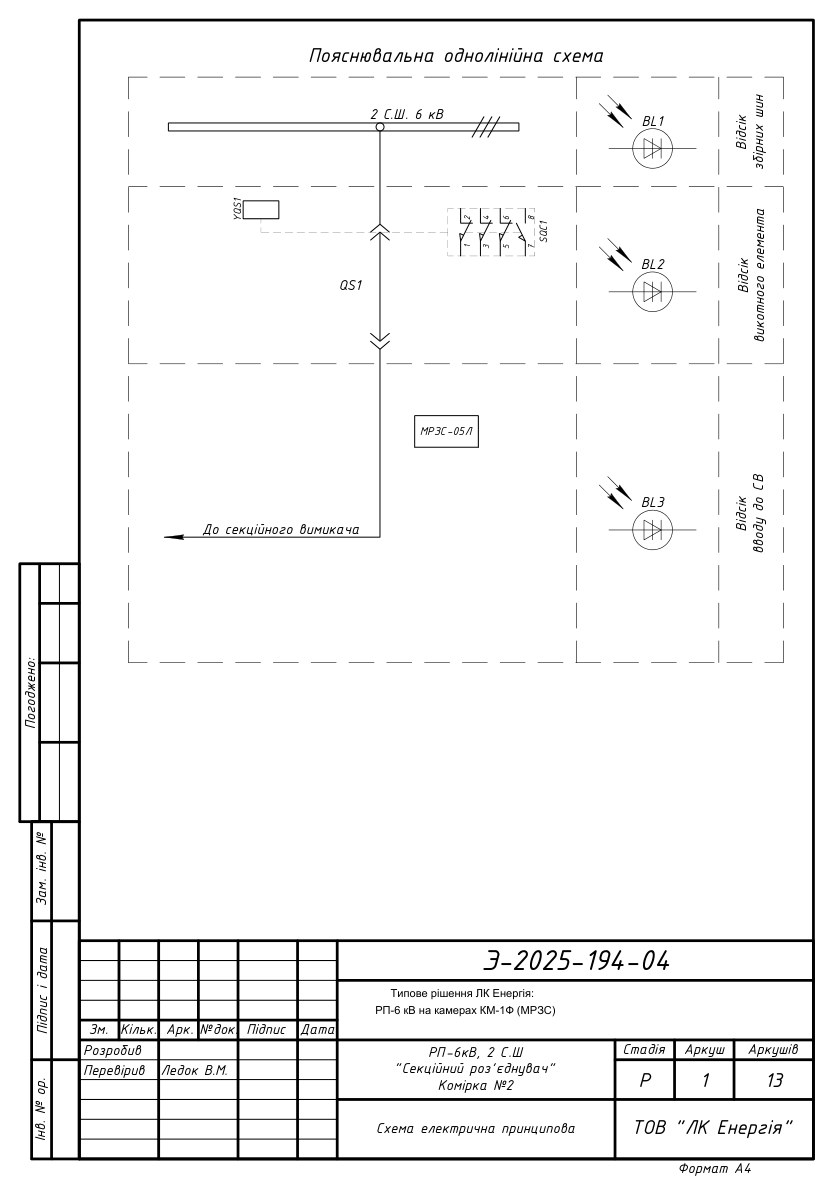

Схема комірки секційного роз'єднувача з центральною сигналізацією на МРЗС-05Л

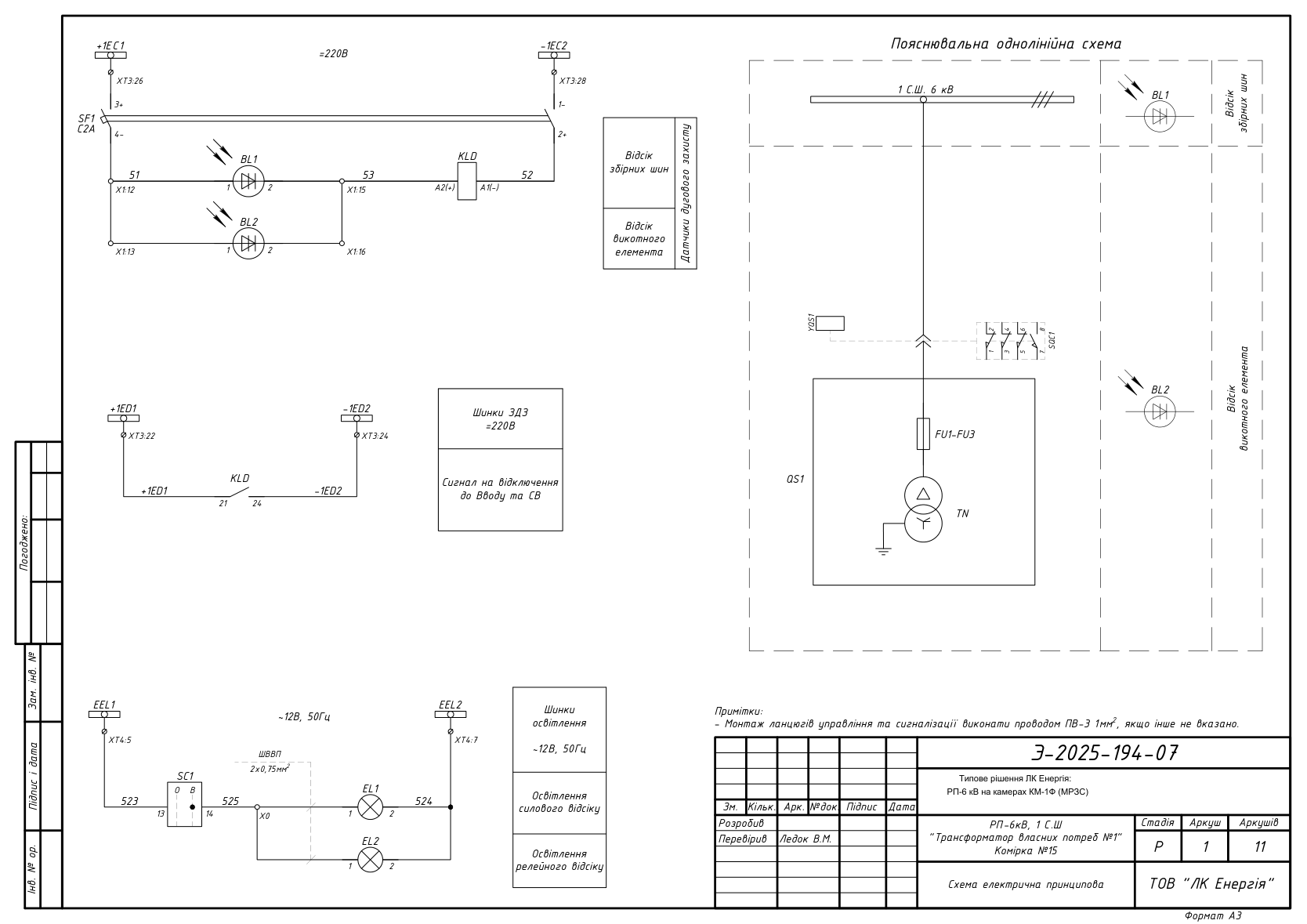

Схема комірки ТВП з АВР власних потреб (АВР-СН) у РП-6 кВ на КМ-1Ф

DWG-комплект за запитом

Повний DWG-комплект (зведений файл схем усіх 16 комірок: вводи, секційний вимикач, секційний роз’єднувач з ЦС, ТН, ТВП з АВР-СН, відхідні лінії, міжкоміркові з’єднання + опитувальний лист) надішлемо на email безкоштовно.

    Часті питання

    Чим це рішення відрізняється від РП на комірках КСО?

    Конфігурація РП та сама — дві секції шин, вводи, секційний апарат, лінії, ТН і ТВП, — але елементна база інша: шафи КРУ-Е у габариті КМ-1Ф з викотними елементами (вимикачі BB/VL викочуються разом із візком) замість стаціонарних комірок КСО, термінали МРЗС замість РС83, збірні шини 1600 А, центральна сигналізація на МРЗС-05Л. Порівняйте: базове рішення РП-10 кВ на КСО (ВВ-N10, РС83-АВ2) та варіант КСО на вимикачах ВВ/TEL.

    Чи можна використати ці схеми у робочому проекті?

    Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальному проекту реконструкції діючого об’єкта, розробленому у 2025 році (стадія Р).

    Що входить в інструкцію з експлуатації?

    85 сторінок: опис конструкції та технічні характеристики КМ-1Ф, влаштування відсіків, робота вакуумного вимикача та викотного елемента, оперативні блокування, термінали захисту, періодичність оглядів і ремонтів, транспортування, зберігання та гарантії виробника. Для проектувальника це готове джерело вимог до експлуатації РП, яке зазвичай доводиться збирати по частинах.

    Як отримати DWG-файли?

    Заповніть форму на цій сторінці — надішлемо DWG-комплект на email протягом робочого дня.

    Чи виготовляє ЛК Енергія камери КМ-1Ф за цими схемами?

    Так. Шафи КРУ-Е у габариті КМ-1Ф виготовляються за ТУ У 27.1-40132794-001:2016 на власному виробництві в Одесі — за схемами замовника, погодженими з виробником. Дивіться також каталог обладнання. Допоможемо адаптувати рішення та заповнити опитувальний лист: +38 067 104 94 91.

    Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
