Типове рішення: РП-10 кВ на комірках КСО — повний комплект схем РЗА
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Готовий комплект принципових схем релейного захисту та автоматики (РЗА) стадії Р для розподільчого пункту (РП) 10 кВ на комірках КСО з двома секціями шин: 108 аркушів у 10 розділах — вводи, секційний вимикач зі схемою АВР, лінійні комірки, трансформатори напруги з колами обліку (АСКОЕ), трансформатори власних потреб. Схеми розроблені інженерами ЛК Енергія для реального об’єкта реконструкції діючого РП-10 кВ (2023 рік). PDF — у вільному доступі нижче, DWG-комплект (17 файлів) — за запитом через форму.
Що таке РП-10 кВ і коли застосовують це рішення
Розподільчий пункт (РП) 10 кВ — це електроустановка для приймання та розподілу електроенергії на напрузі 10 кВ без її трансформації. Конструктивно РП збирається з комірок КСО (камер збірних одностороннього обслуговування): вводи, секційний вимикач, відхідні лінії, трансформатори напруги та трансформатори власних потреб. Якщо в тому ж приміщенні встановлено силові трансформатори 10/0,4 кВ, об’єкт класифікується як РТП — розподільчий трансформаторний пункт.
Це типове рішення закриває стандартну задачу проектувальника: однолінійна схема РП 10 кВ із двома секціями шин та схема релейного захисту кожної комірки на мікропроцесорних терміналах РС83-АВ2, з колами обліку (АСКОЕ) та автоматичним включенням резерву. Комплект розроблено за реальним проектом реконструкції діючого РП і адаптується під РТП та інші конфігурації.
Технічні параметри рішення
- Номінальна напруга: 10 кВ, дві секції шин
- Комутація: вакуумні вимикачі ВВ-N10
- Захист: мікропроцесорні термінали серії РС83 (РС83-АВ2)
- Вимірювання: ТН 3хЗНОЛП, ТТ з обмотками 0,5S / 10Р, вузол комерційного обліку АСКОЕ
- Власні потреби: ТВП ТМГ-25
- Рік розробки: 2023, мова схем — українська, формат DWG (AutoCAD)
- Параметри конкретного виконання (номінальні струми, тип комірок, оперативний струм) узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Комірка | Призначення | Апаратура | Аркушів | Схеми |
|---|---|---|---|---|---|

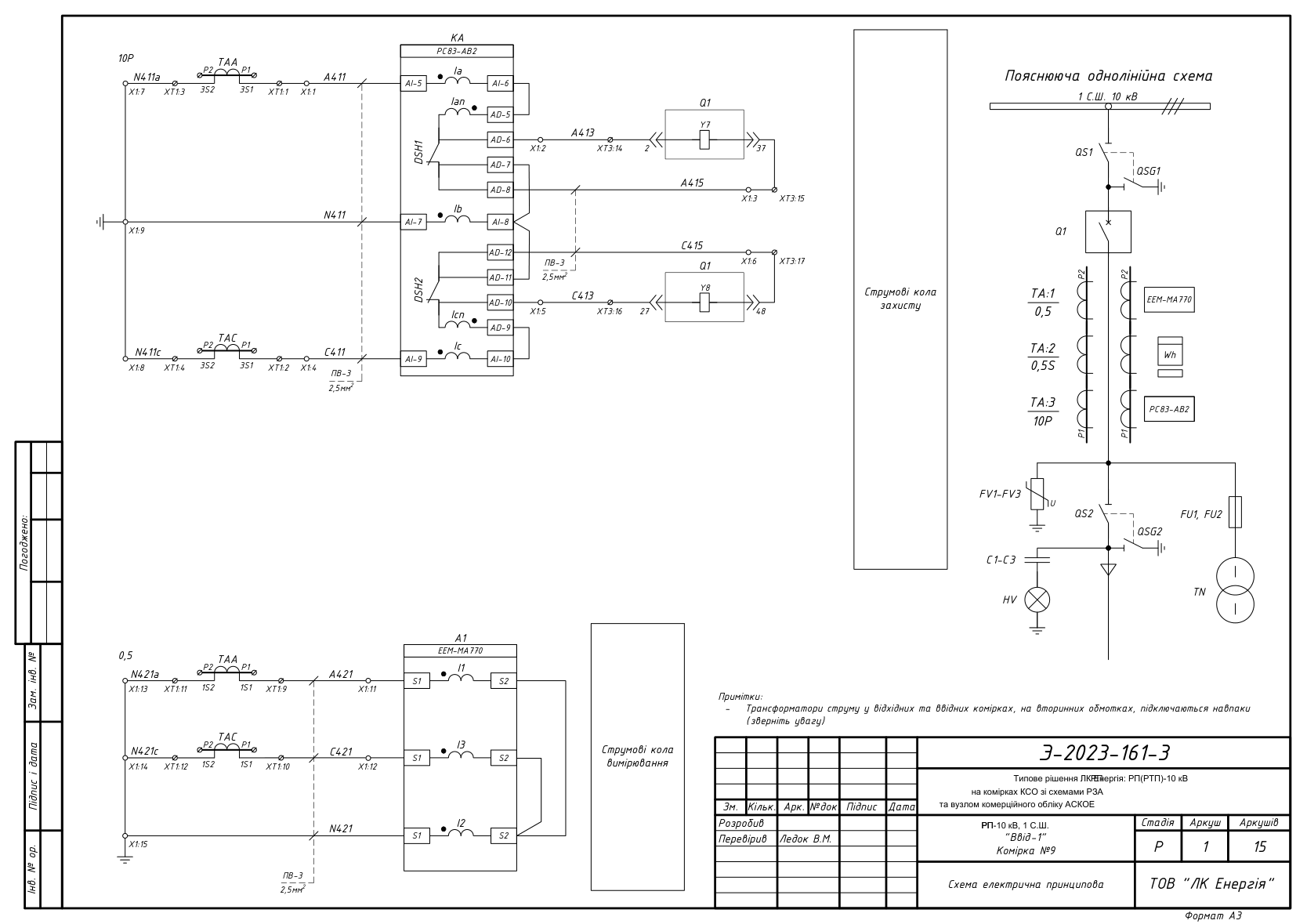

| 1 | Ввід-1 (комірка №9) | Ввід живлення, 1 С.Ш. | ВВ-N10, РС83-АВ2, ТТ 0,5S/10Р | 15 | |
| 2 | Ввід-2 (комірка №8) | Ввід живлення, 2 С.Ш. | ВВ-N10, РС83-АВ2, ТТ 0,5S/10Р | 15 | |

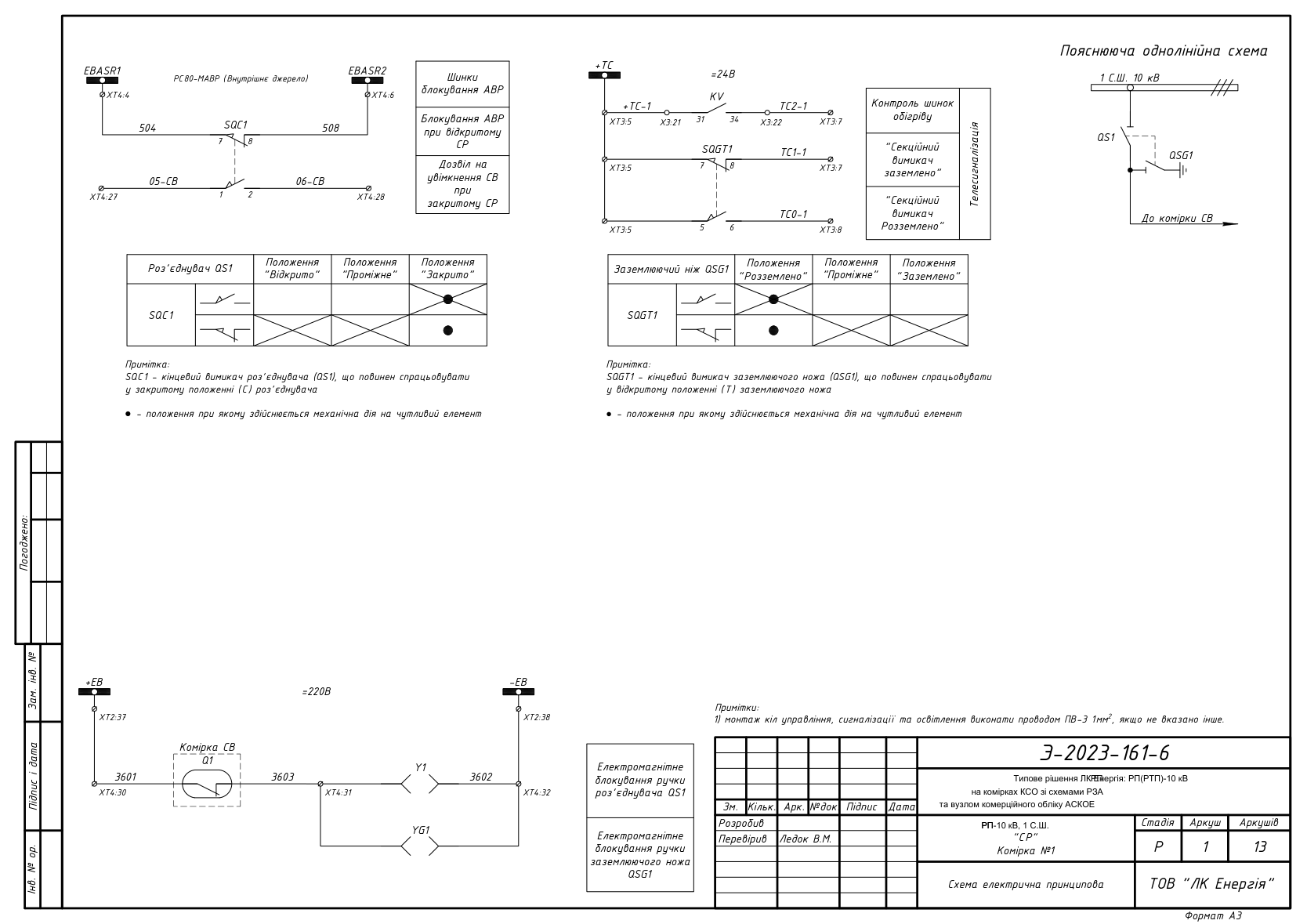

| 3 | Секційний вимикач + АВР (комірка №1) | Секціонування 1↔2 С.Ш., автоматичне включення резерву | ВВ-N10, РС83-АВ2, схема блокування АВР | 13 | |
| 4 | Лінійна комірка, 1 С.Ш. | Відхідні лінії 10 кВ | ВВ-N10, РС83-АВ2 | 13 | |
| 5 | Лінійна комірка, 2 С.Ш. | Відхідні лінії 10 кВ | ВВ-N10, РС83-АВ2 | 13 | |
| 6 | Резервна комірка (комірка №2) | Резервна лінійна комірка | ВВ-N10 | 15 | |

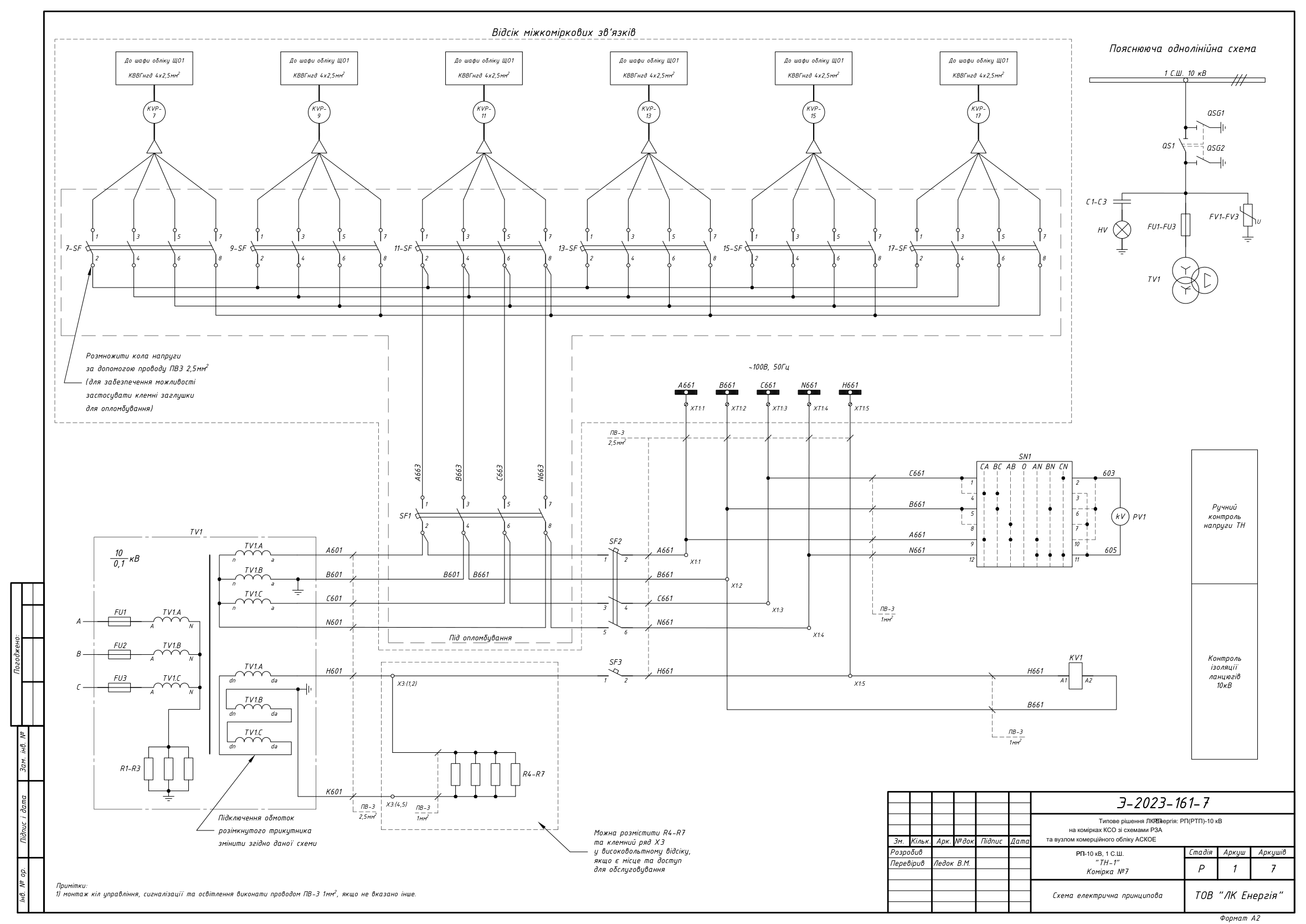

| 7 | ТН-1 (комірка №7) | Вимірювання напруги 1 С.Ш., кола обліку (ШО1) | 3хЗНОЛП | 7 | |
| 8 | ТН-2 (комірка №6) | Вимірювання напруги 2 С.Ш., кола обліку (ШО2) | 3хЗНОЛП | 7 | |
| 9 | ТВП-1 (комірка №5) | Трансформатор власних потреб | ТМГ-25 | 5 | |
| 10 | ТВП-2 (комірка №14) | Трансформатор власних потреб | ТМГ-25 | 5 |
Розділи комірок з вимикачами містять принципові схеми кіл захисту і вимірювання, кіл керування та сигналізації, кіл освітлення відсіків і пояснювальну однолінійну схему.
- Повний комплект одним PDF (108 аркушів)
- Опитувальний лист — приклад 1 · приклад 2

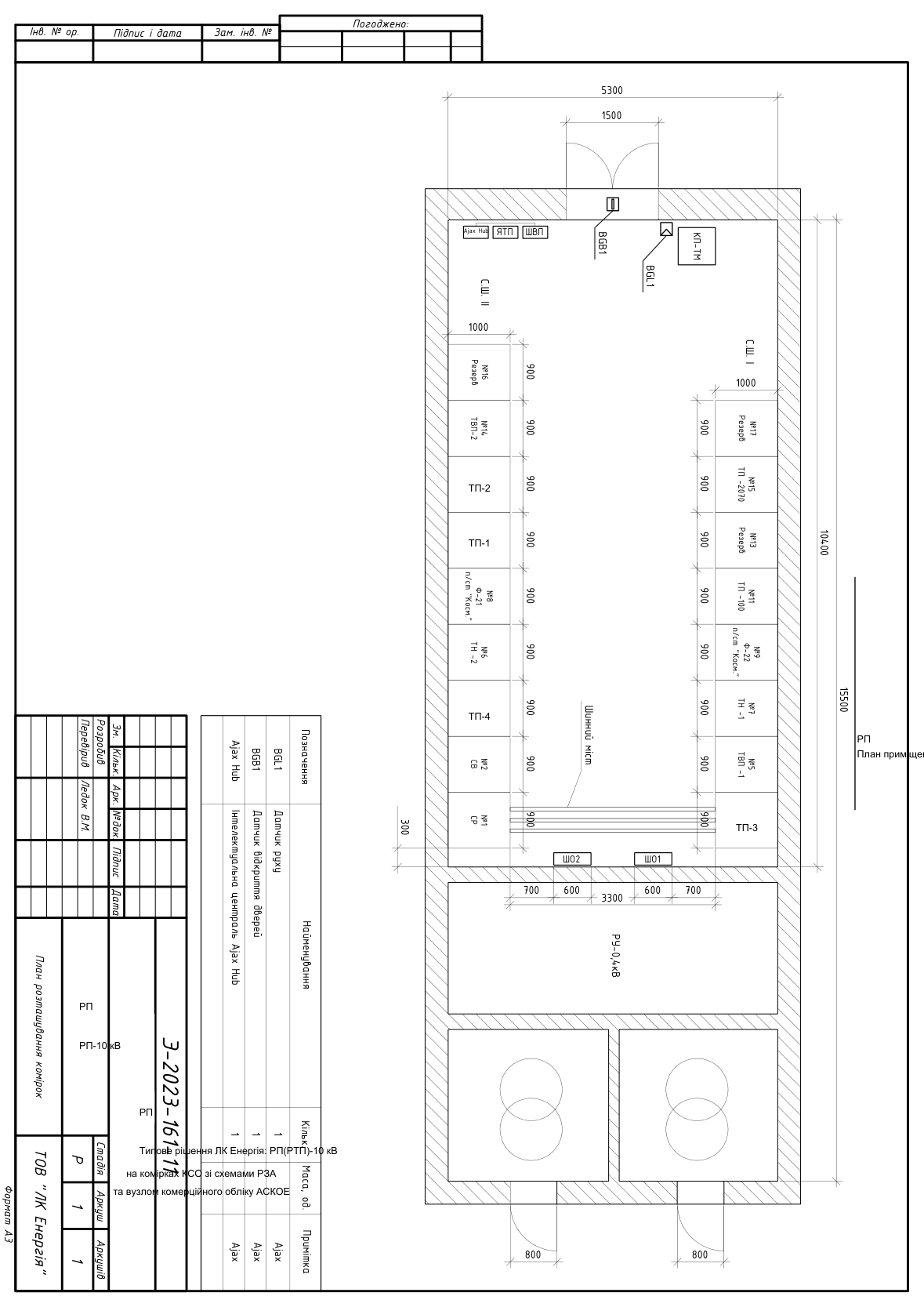

- План приміщень РП (М1:50)
Превʼю схем
DWG-комплект за запитом
Повний комплект із 17 DWG-файлів (схеми всіх комірок, план розташування, міжкоміркові зв’язки, шафи обліку ШО1/ШО2, ШВП, шафа ТМ, опитувальний лист) надішлемо на email безкоштовно.
Часті питання
Чи можна використати ці схеми у робочому проекті?
Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми відповідають реальному об’єкту реконструкції РП-10 кВ, реалізованому у 2023 році.
Яка апаратура закладена в схемах?
Вакуумні вимикачі ВВ-N10, мікропроцесорні термінали захисту серії РС83 (РС83-АВ2), трансформатори напруги ЗНОЛП, трансформатор власних потреб ТМГ-25. У нашому архіві є виконання й на іншій апаратурі (ВВ/TEL, РС83-АВ3, REF611) — звертайтесь.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — надішлемо повний DWG-комплект на email протягом робочого дня.
Чи виготовляє ЛК Енергія комірки за цими схемами?
Так. Ми виробляємо комірки КСО/КРУ, шафи РУНН, панелі ЩО-90 на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання.
Чи допоможете адаптувати рішення під мій об’єкт?
Так, консультуємо проектувальників щодо підбору апаратури, нестандартних виконань та заповнення опитувального листа: +38 067 104 94 91.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
