Типове рішення: ящики затискачів (клемні шафи) ЯЗТС, ЯЗТН, ЯЗВ для підстанцій 35–220 кВ
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Типове рішення ящиків затискачів (клемних шаф) для підстанцій 35–220 кВ: ЯЗТС / ЯЗ-ТТ — ящики затискачів трансформаторів струму, ЯЗТН / ЯЗ-ТН — ящики затискачів трансформаторів напруги, ЯЗВ — ящик затискачів вимикача. П’ять комплектів схем за реальними проектами реконструкції підстанцій 2023–2025 років: шафи ВРУ — відкритої розподільчої установки (ОРУ) — 110 і 220 кВ у корпусах з нержавіючого металу та ящики для приєднань 35 кВ. Схеми — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму.
Що таке ящик затискачів і навіщо він на ПС
Вторинні кола трансформаторів струму і напруги з відкритої розподільчої установки підстанції потрібно зібрати в одному місці: завести на клемники, заземлити (за схемами рішення — монолітним проводом 2,5 мм²), опломбувати кола комерційного обліку та забезпечити обігрів і освітлення для обслуговування. Саме це робить ящик затискачів (клемна шафа) — низьковольтна шафа зовнішньої установки поруч з обладнанням ОРУ. У кожному корпусі: клемні ряди з тестовими гніздами та містками-розмикачами, випробувальні блоки, автоматичні вимикачі допоміжних кіл, обігрівач із термостатом, світильник і розетка. ЯЗЗ — внутрішнє позначення цієї серії замовлень у ЛК Енергія.
Сімейство закриває основні вузли вторинної комутації ОРУ: ЯЗТС / ЯЗ-ТТ — струмові кола обліку (клас 0,5S, під опломбування) і захисту (10P); ЯЗТН / ЯЗ-ТН — кола напруги з контролем справності кіл обліку; ЯЗВ — кола приводу вимикача й оперативного блокування роз’єднувачів.
Технічні параметри рішення
- Виконання: корпуси зовнішньої установки; у проекті ПС 110/220 кВ — нержавіючий метал, ширина 600 мм; кабельні вводи — сальники PG, IP54
- ЯЗ-ТТ 35 кВ: чотири групи ТТ — облік і виміри 0,5S/10ВА/5FS (під опломбування), захист і живлення 10P/20ВА/20ALF; струмові клеми WGO 3 з тестовими гніздами, комутаційна колодка КП5
- ЯЗ-ТН 35 кВ: випробувальні блоки UTWE 6/4+1, автомати iC60N 2А з допоміжними контактами, реле контролю кіл обліку ЕЛ-11, передбачене місце під активний компенсатор ферорезонансу
- ЯЗТС 110/220 кВ: вимірювальні клеми URTK 6 з містками-розмикачами SB 3-8-T і захисним профілем, зона опломбування кіл обліку
- ЯЗВ-200: кола автоматики та сигналізації (до 90 клем UT 4), кола оперативного блокування роз’єднувачів (до 100 клем), вимикачі навантаження CLBSV 100
- У кожному ящику: обігрівач 75–100 Вт з термостатом, світильник, розетка; допоміжні кола — провід ПВ-3 1–1,5 мм²
- Роки розробки: 2023–2025, мова схем — українська; номінали конкретного виконання узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

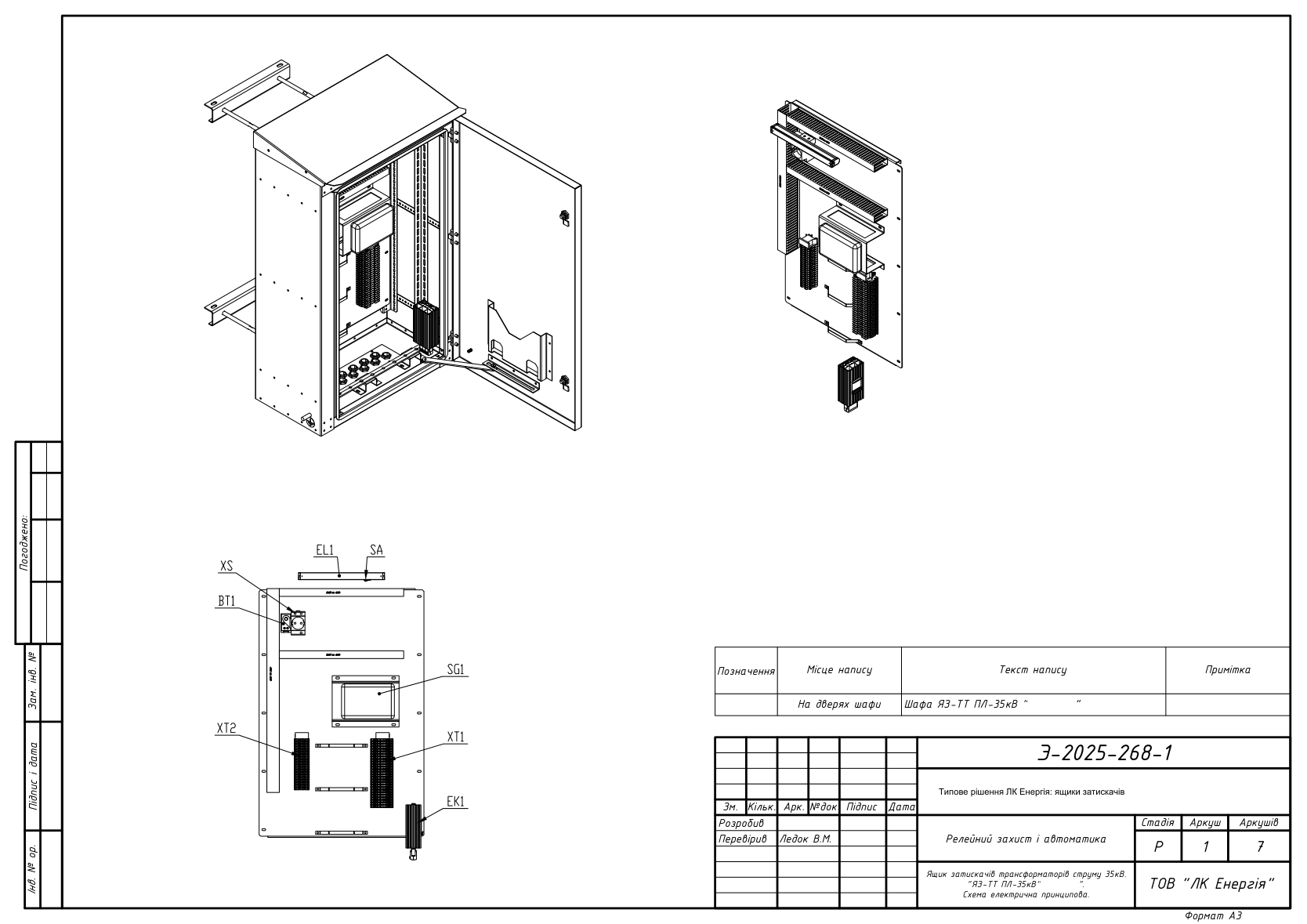

| 1 | ЯЗ-ТТ 35 кВ — ящик затискачів трансформаторів струму | Кола обліку 0,5S під опломбування та захисту 10P, клемники, специфікація (7 арк.) | |

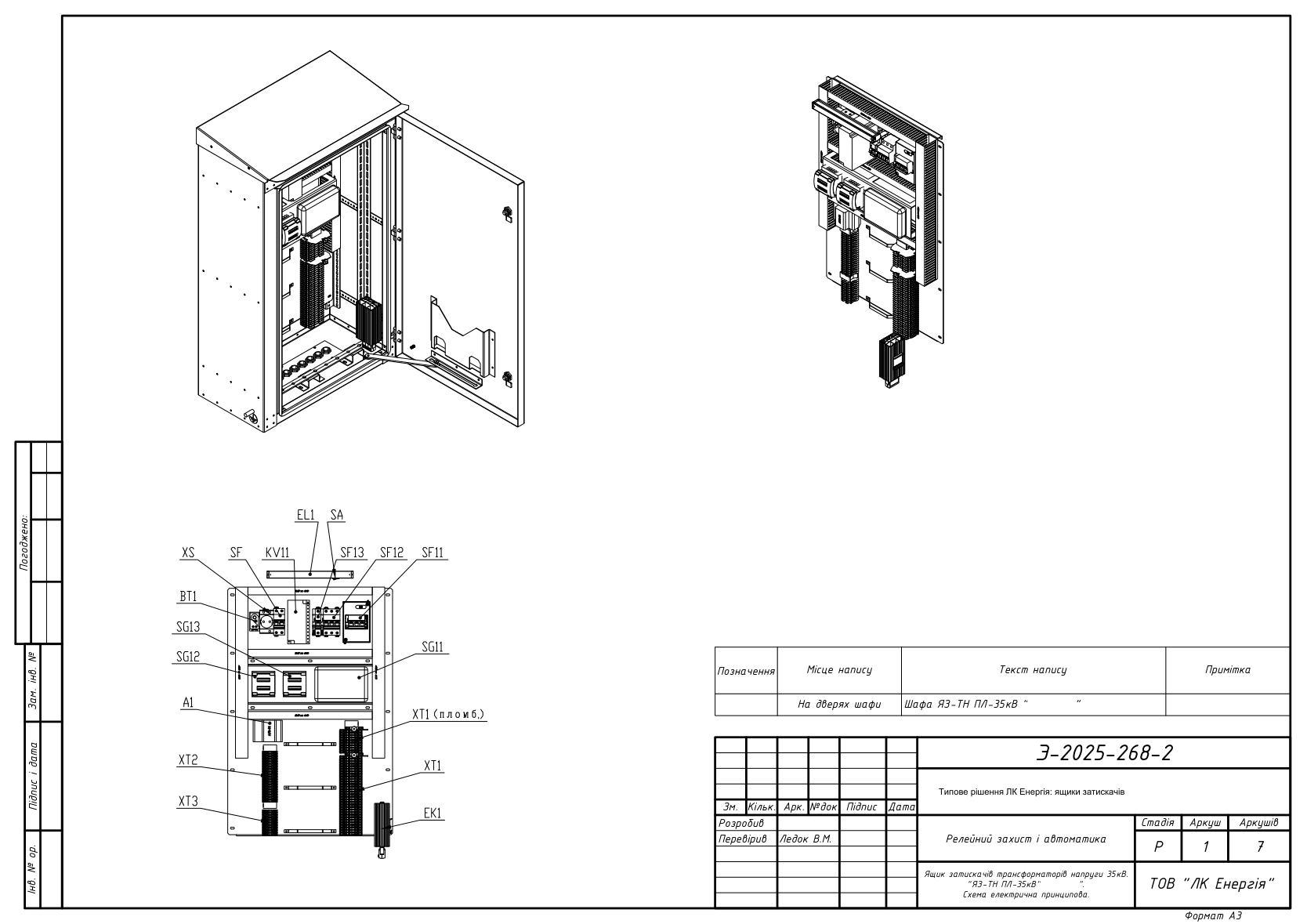

| 2 | ЯЗ-ТН 35 кВ — ящик затискачів трансформаторів напруги | Випробувальні блоки UTWE, контроль кіл обліку ЕЛ-11, місце під компенсатор ферорезонансу (7 арк.) | |

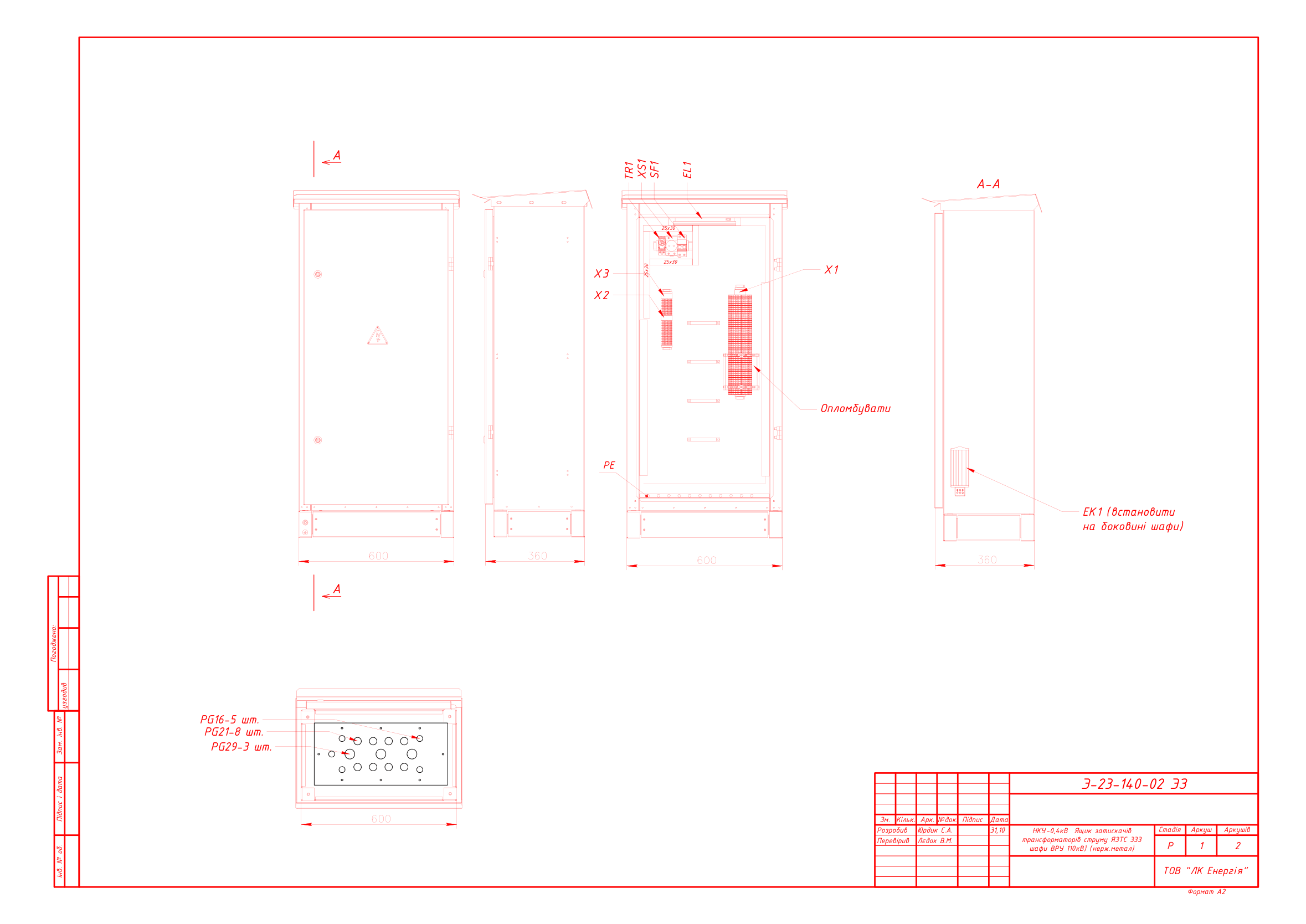

| 3 | ЯЗТС для шаф ВРУ (ОРУ) 110 і 220 кВ | Компонування корпусу (нерж. метал), струмові кола на клемах URTK 6, зона опломбування (4 арк.) | |

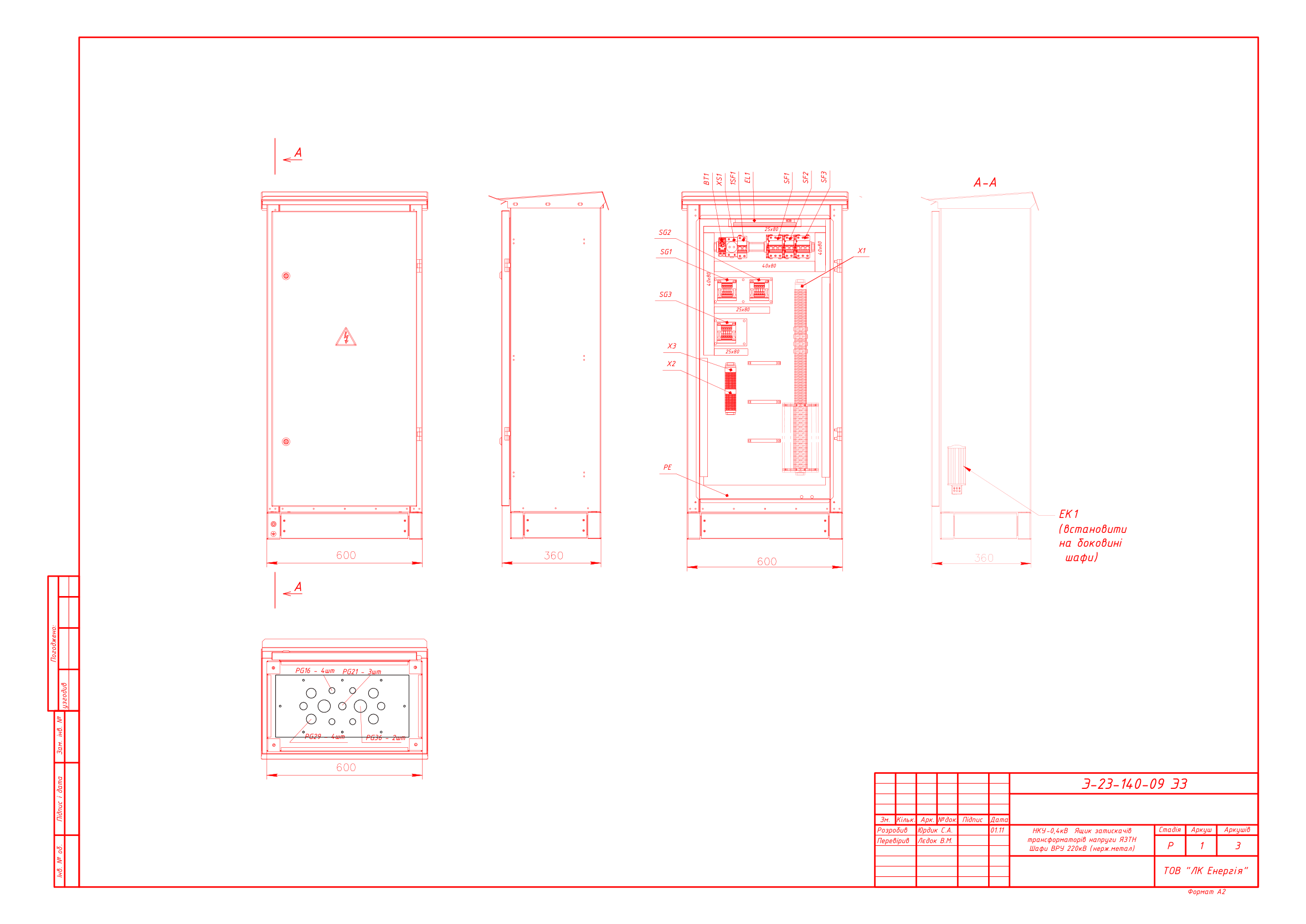

| 4 | ЯЗТН для шаф ВРУ (ОРУ) 220 кВ | Кола обліку та релейного захисту від ТН, випробувальні блоки UTWE, опломбування (3 арк.) | |

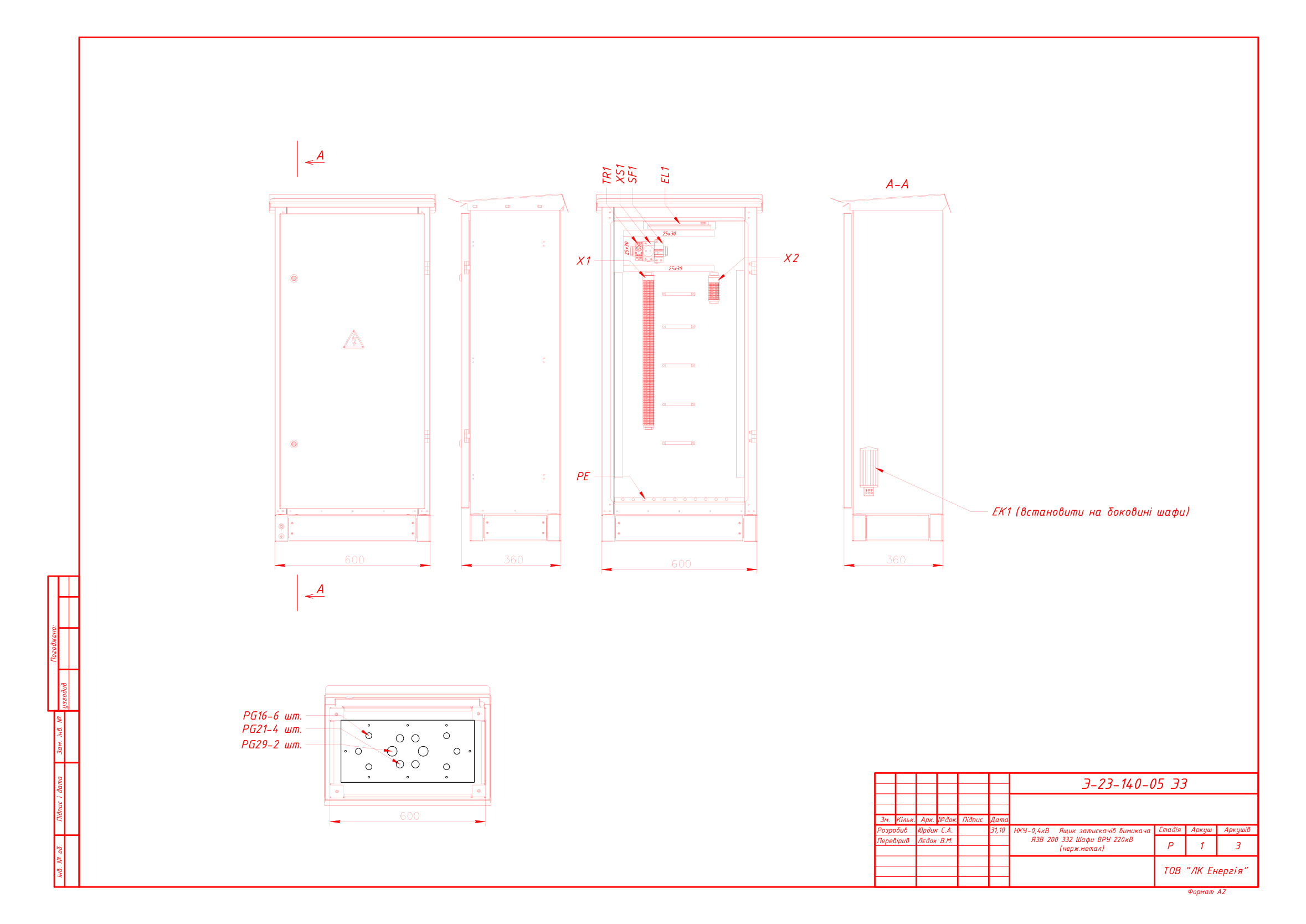

| 5 | ЯЗВ-200 — ящик затискачів вимикача (ВРУ 220 кВ) | Кола автоматики, сигналізації та оперативного блокування роз’єднувачів (3 арк.) |
Превʼю
DWG-комплект за запитом
Повний DWG-комплект надішлемо на email безкоштовно: ЯЗ-ТТ і ЯЗ-ТН 35 кВ зі схемами підключення груп ТТ/ТН, а також ЯЗТС, ЯЗТН і ЯЗВ-200 для шаф ВРУ 110/220 кВ у нержавіючому виконанні.
Часті питання
Чим відрізняються ящики ЯЗТС, ЯЗТН і ЯЗВ?
ЯЗТС (на 35 кВ — ЯЗ-ТТ) збирає вторинні кола трансформаторів струму: вимірювальні клеми з розмикачами і тестовими гніздами, окрема зона опломбування кіл обліку. ЯЗТН (ЯЗ-ТН) — кола трансформаторів напруги: випробувальні блоки, автомати з контролем, реле справності кіл обліку. ЯЗВ — кола приводу вимикача, автоматики, сигналізації та оперативного блокування роз’єднувачів.
Чи можна використати це рішення у проекті своєї ПС?
Так — як типове рішення-основу. Схеми відповідають реальним проектам реконструкції підстанцій 2023–2025 років: шафи ВРУ 110/220 кВ у нержавіючому виконанні та приєднання 35 кВ. Прив’язку до об’єкта, кабельний журнал і відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — комплект надішлемо на email протягом робочого дня.
Чи виготовляє ЛК Енергія ці ящики?
Так. Ящики затискачів — це НКУ-0,4 кВ власного виробництва в Одесі, зокрема в корпусах із нержавіючої сталі для зовнішньої установки на ОРУ. Дивіться також каталог обладнання.
Чи допоможете підібрати комплектацію під мій об’єкт?
Так, консультуємо проектувальників: склад ящиків під конкретну схему ОРУ, класи точності ТТ/ТН, заповнення опитувальних листів — +38 067 104 94 91. Дивіться також: типове рішення КРУН 10 кВ, РП-10 кВ на комірках КСО.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
