Типове рішення: КТП і КРП 6 кВ для сонячної електростанції (блок 1 МВт)
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Типове рішення видачі потужності промислової сонячної електростанції: блочна КТП-1250 кВА (фотоелектричний масив близько 1 МВт) та КРП-6 кВ на семи комірках КРУН-Е-6/630 — ввід, чотири фідери СЕС, трансформатор напруги, трансформатор власних потреб. Рішення виконане за реальним проектом промислової СЕС потужністю 4,95 МВт (2025 рік). Опитувальні листи — у вільному доступі нижче, DWG-комплект схем РЗА — безкоштовно за запитом через форму.
Як влаштована видача потужності СЕС через блочні КТП
Інвертори фотоелектричного масиву видають потужність на сторону 0,4 кВ блочної КТП для СЕС. Трансформатор 1250 кВА підвищує напругу до 6(10) кВ, розподільчий пристрій РУ-6 кВ на комірках КСО-Е передає її кабельними лініями до КРП — комутаційно-розподільчого пункту зовнішньої установки на комірках КРУН-Е, який збирає фідери від блочних КТП станції та видає потужність у точку приєднання. На станції 4,95 МВт таких блочних КТП кілька — рішення масштабується на будь-яку кількість блоків по ~1 МВт.
Це типове рішення закриває для проектувальника одразу два вузли: трансформаторну підстанцію для сонячної електростанції (блочна КТП з РУ-0,4 та РУ-6 кВ) і збірний пункт видачі потужності (КРП-6 кВ) зі схемами релейного захисту та вузлом комерційного обліку АСКОЕ.
Технічні параметри рішення
- Блочна КТП: трансформатор 1250 кВА, 6(10)/0,4 кВ — на масив ~1–1,25 МВт
- РУ-6 кВ КТП: комірки КСО-Е-10/630-393В, вакуумний вимикач ВВ/ЕС-12-25/1250
- КРП-6 кВ: 7 комірок КРУН-Е-6/630 (габарит КРН3-10) — ввід, фідери №1–4, ТН, ТВП
- Комутація: роз’єднувачі РВЗ/РВЗП-10/630, захист — термінали РС83-АВ2
- Облік та телеметрія (АСКОЕ): лічильники GAMA 300, пристрій збору даних MCL 4.5, аналізатори мережі PLA33, інтерфейси RS-485 / GPRS-3G
- Рік розробки: 2023–2025 (проект реалізованої СЕС 4,95 МВт), мова схем — українська
- Номінали конкретного виконання узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

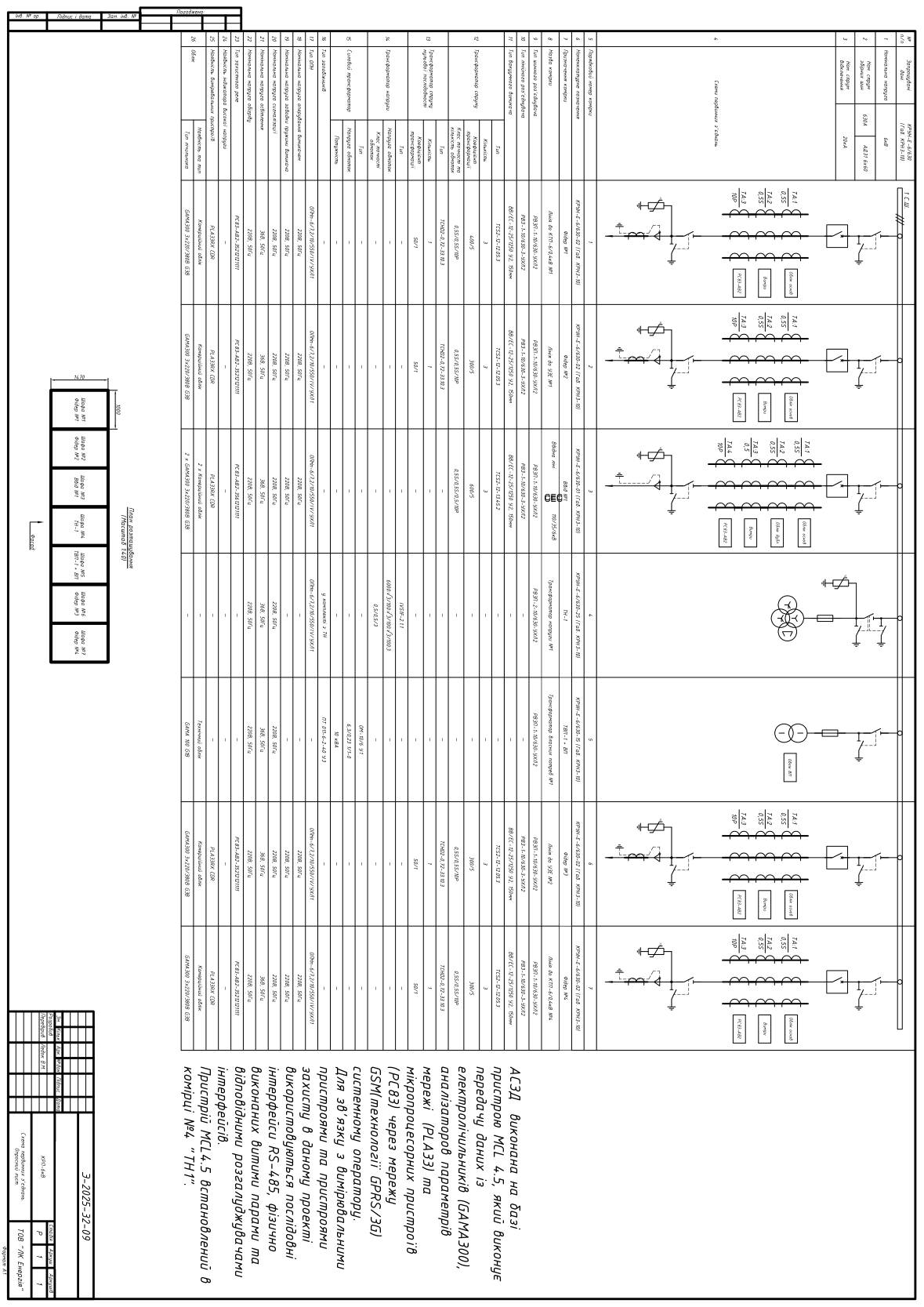

| 1 | Опитувальний лист КРП-6 кВ (7 комірок КРУН-Е-6/630) | Схема первинних з’єднань, таблиця апаратури, план розташування | |

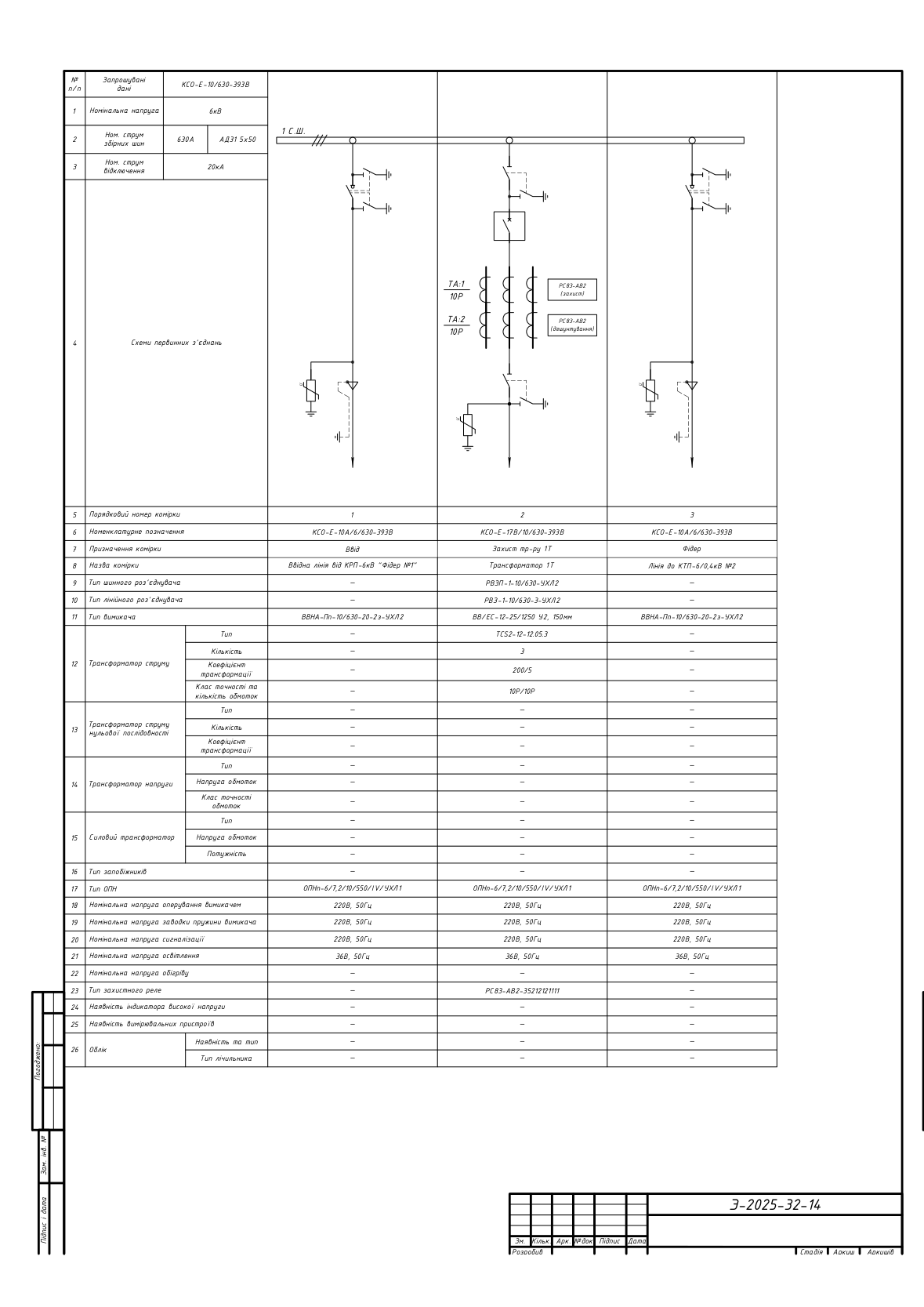

| 2 | Опитувальний лист РУ-6 кВ блочної КТП | Комірки КСО-Е-393В, вакуумний вимикач ВВ/ЕС-12 | |

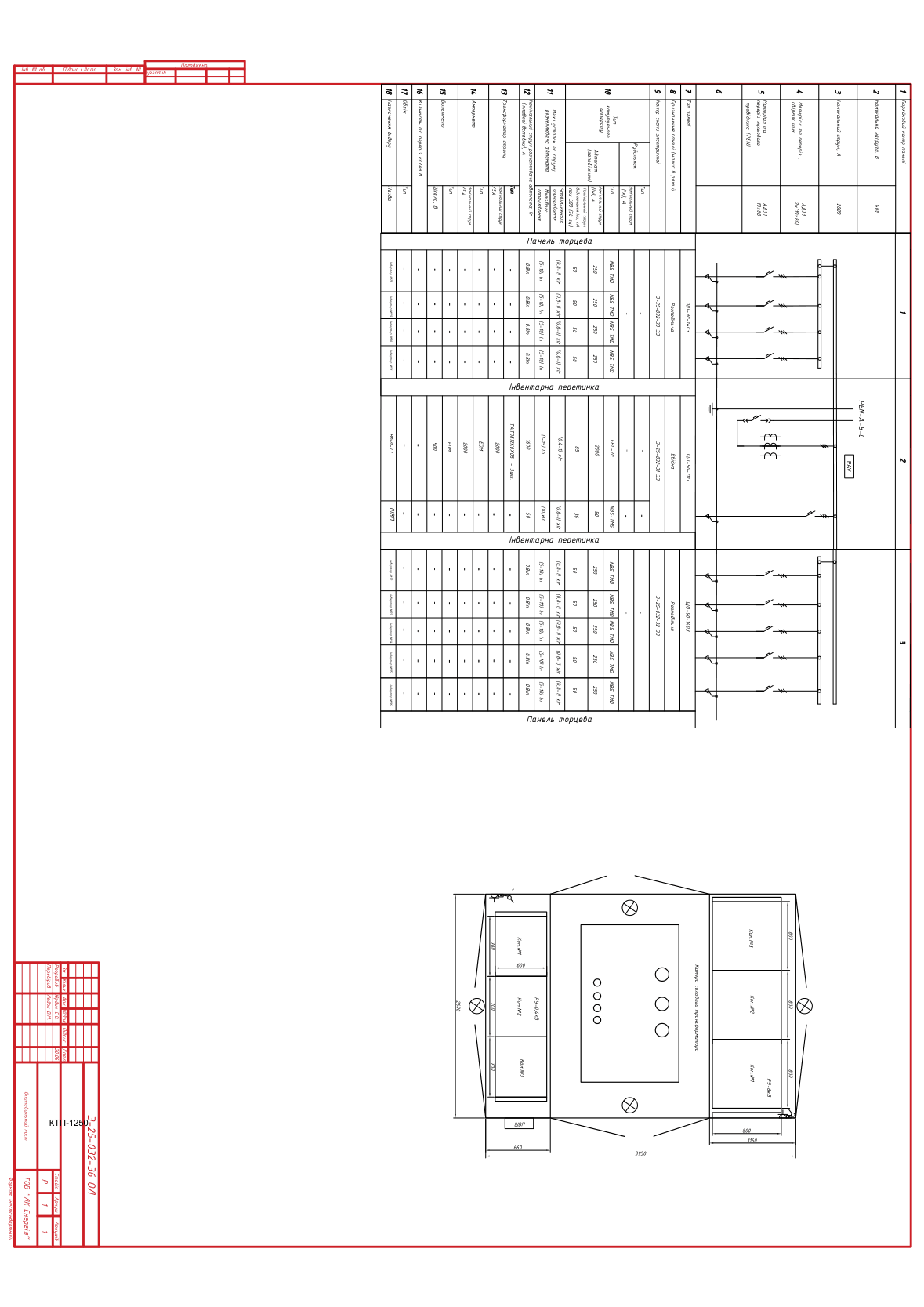

| 3 | Опитувальний лист РУ-0,4 кВ блочної КТП-1250 | Збір потужності інверторів на стороні 0,4 кВ |
Превʼю
DWG-комплект за запитом
Повний DWG-комплект схем РЗА надішлемо на email безкоштовно: КРП-6 кВ (ввід, фідери №1–4, ТН, ТВП, опитувальний лист, кабельний журнал) та схеми блочної КТП 6/0,4 кВ (ввід, захист трансформатора, фідер, РУ-0,4 кВ).
Часті питання
Чи можна використати це рішення у проекті своєї СЕС?
Так — як типове рішення-основу для видачі потужності блоками ~1 МВт. Прив’язку до об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Рішення відповідає реальній СЕС 4,95 МВт, реалізованій «під ключ».
Яка апаратура закладена?
Комірки КРУН-Е-6/630 та КСО-Е-10/630-393В виробництва ЛК Енергія, вакуумні вимикачі ВВ/ЕС-12, роз’єднувачі РВЗ/РВЗП, термінали захисту РС83-АВ2, облік GAMA 300 + MCL 4.5 (АСКОЕ).
Як отримати DWG-файли?
Заповніть форму на цій сторінці — комплект надішлемо на email протягом робочого дня.
Чи виготовляє ЛК Енергія це обладнання?
Так. Комірки КРУН-Е і КСО-Е, блочні КТП виробляємо на власному виробництві в Одесі; СЕС будуємо «під ключ» як EPC-підрядник.
Чи допоможете підібрати обладнання під мою станцію?
Так, консультуємо проектувальників і девелоперів СЕС: підбір кількості блочних КТП, конфігурація КРП, заповнення опитувальних листів — +38 067 104 94 91. Дивіться також: сонячні електростанції для підприємств, типове рішення КРУН 10 кВ, РП-10 кВ на комірках КСО.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
