Типове рішення: КТП-1000/10/0,4 кВ для СЕС — повний комплект схем (РУ-10, РУ-0,4, ЩВП)
Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»
Повний комплект робочих схем комплектної трансформаторної підстанції КТП-1000/10/0,4 У1 для сонячної електростанції: 6 PDF-файлів (31 аркуш) — РУ-10 кВ на комірках КСО-Е-393В, РУ-0,4 кВ на панелях ЩО-90 під вісім інверторів Huawei по 100 кВт, шафа власних потреб ЩВП та вся внутрішня проводка КТП з кабельним журналом. Кресленики виконані інженерами ЛК Енергія за реальним проектом СЕС (2021 рік). PDF — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму. Якщо вам потрібні опитувальні листи блочних КТП 6 кВ та КРП — див. типове рішення для СЕС 4,95 МВт.
Як влаштована КТП 10/0,4 кВ у складі СЕС
Інвертори фотоелектричного масиву (у цьому рішенні — 8 × Huawei Sun2000-100KTL-M1, разом 800 кВт) видають потужність на шафи РУ-0,4 кВ: дві лінійні панелі ЩО 90-1431 з фідерами 250 А збирають інверторні кола на секцію шин, ввідна панель ЩО 90-1116 з повітряним вимикачем ВА79Е-2000 передає її на силовий трансформатор ТМГ-1000/10/0,4. Сторона 10 кВ виконана на трьох комірках КСО-Е-393: комірка трансформатора, комірка ТН з трансформатором напруги НТАМИ-10 і відхідна лінія з вакуумним вимикачем BB/TEL та мікропроцесорним захистом РС80-МР, через яку станція видає потужність у мережу 10 кВ.
Комплект охоплює не лише первинні кола: у схемах відхідної комірки — кола комерційного обліку на два лічильники та контроль якості мережі DIRIS A20, у комірці ТН — блок безперебійного живлення оперативних кіл, у шафі ЩВП — живлення власних потреб (освітлення із сутінковим реле, вентиляція, кондиціонування, пожежна сигналізація «Тірас-4П», АСКОЕ). Окремим файлом — внутрішня проводка КТП із кабельним журналом і схемою з’єднання відсіків. Це рішення — для проєктів СЕС 0,8 МВт (8 інверторів по 100 кВт) на одну КТП; для великих станцій з блочними КТП і збірним пунктом дивіться типове рішення КТП і КРП 6 кВ для СЕС, для мережевих підстанцій споживачів — КТП 10/0,4 кВ з РУНН, для розподільчих пунктів без трансформації — РП-10 кВ на комірках КСО.
Технічні параметри рішення
- Силовий трансформатор: ТМГ-1000/10/0,4-D/Yн-11, 1000 кВА
- Генерація: 8 інверторів Huawei Sun2000-100KTL-M1 (разом 800 кВт), збір потужності на стороні 0,4 кВ; реєстратор даних Huawei SmartLogger 3000A
- РУ-10 кВ: 3 комірки КСО-Е-393В (збірні шини 630 А) — відхідна лінія КСО-Е-393-17В (BB/TEL-10-20/630, РС80-МР-3221, чотириобмоткові ТС TCS2-12, 2 місця обліку, DIRIS A20), комірка трансформатора КСО-Е-393-00*, комірка ТН КСО-Е-393-11А (НТАМИ-10, ПН-011, ОПНп-10)
- РУ-0,4 кВ: ввідна ЩО 90-1116 (повітряний вимикач ВА79Е-2000, 2000 А, ТС Т-0,66 2000/5 кл. 0,5s) + 2 лінійні ЩО 90-1431 (по 4 фідери 250 А, ВА-73)
- Власні потреби: шафа ЩВП — освітлення з сутінковим реле SOU-2, вентиляція (7 вентиляторів з термостатами), кондиціонування, пожежна сигналізація «Тірас-4П», живлення АСКОЕ і РЗА; безперебійне живлення оперативних кіл у комірці ТН
- Рік розробки: 2021, мова схем — українська (окремі написи на аркушах 2021 року — російською)
- Номінали конкретного виконання узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

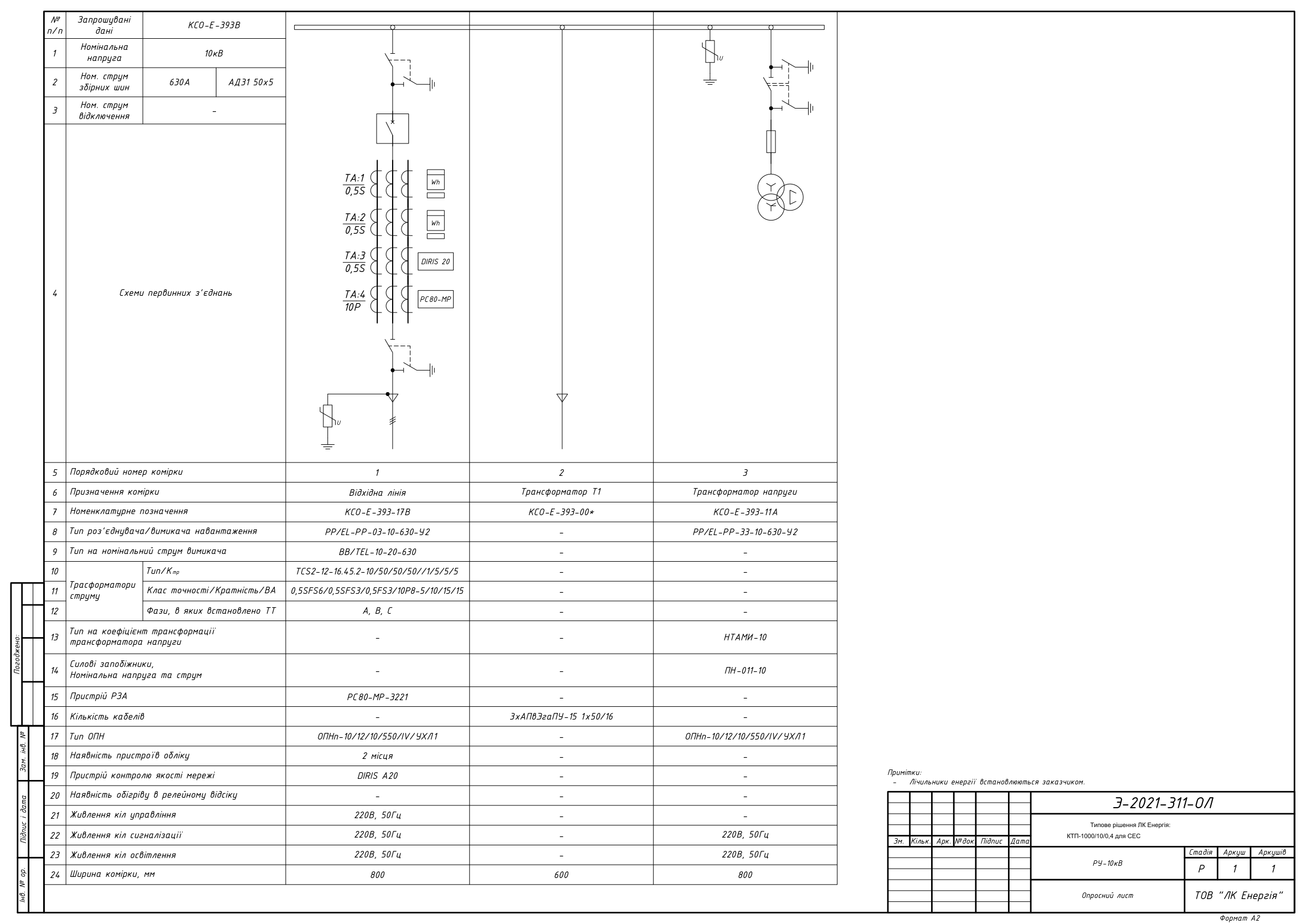

| 1 | Опитувальний лист РУ-10 кВ | Три комірки КСО-Е-393В: схеми первинних з’єднань, апаратура, ширини комірок (1 аркуш) | |

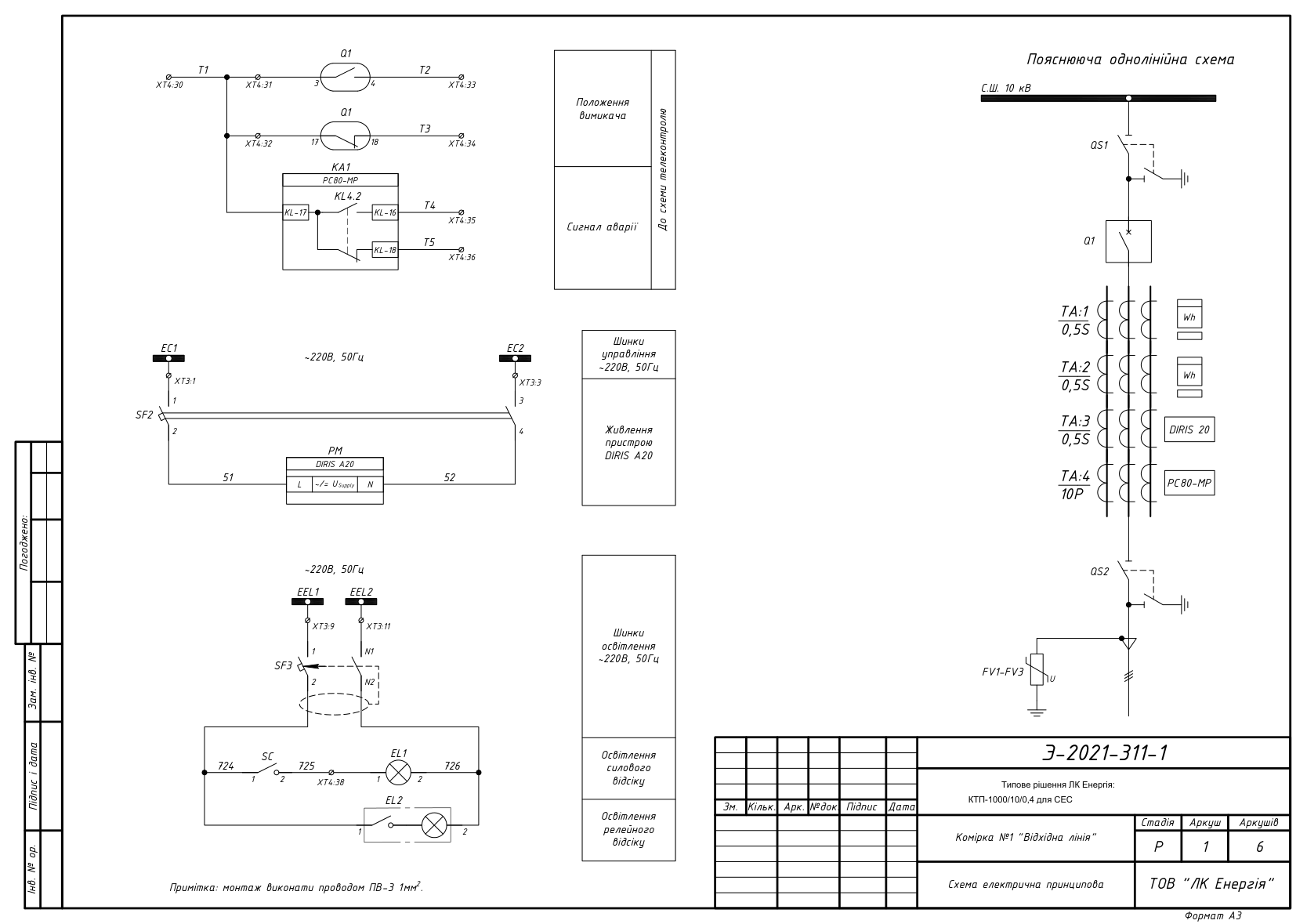

| 2 | Комірка №1 «Відхідна лінія» КСО-Е-393-17В | Принципові схеми: BB/TEL-10-20/630, РС80-МР-3221, кола обліку на 2 лічильники, DIRIS A20, перелік елементів (6 аркушів) | |

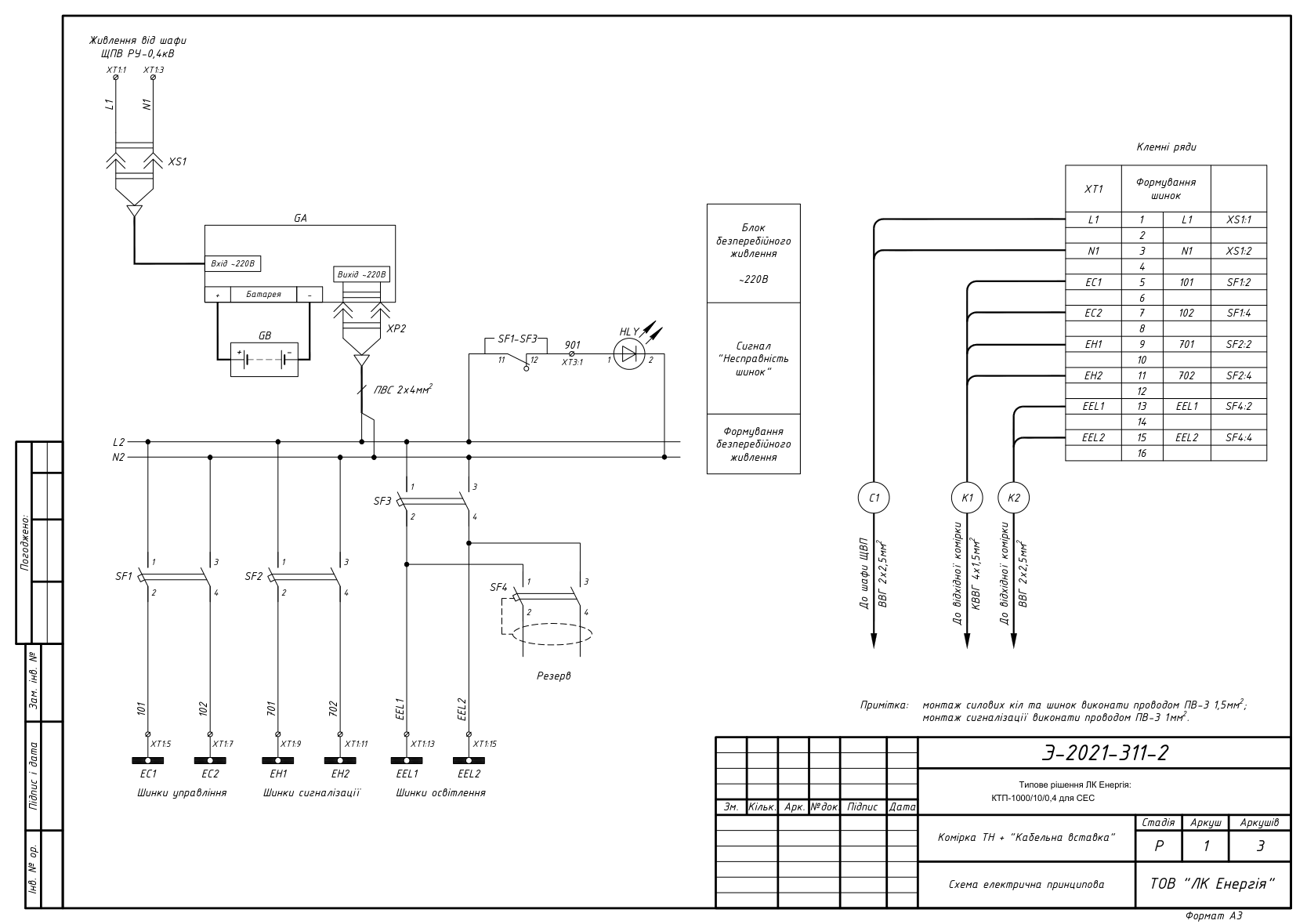

| 3 | Комірка №3 «ТН» КСО-Е-393-11А | Принципові схеми: НТАМИ-10, запобіжники ПН-011, блок безперебійного живлення, формування шинок (3 аркуші) | |

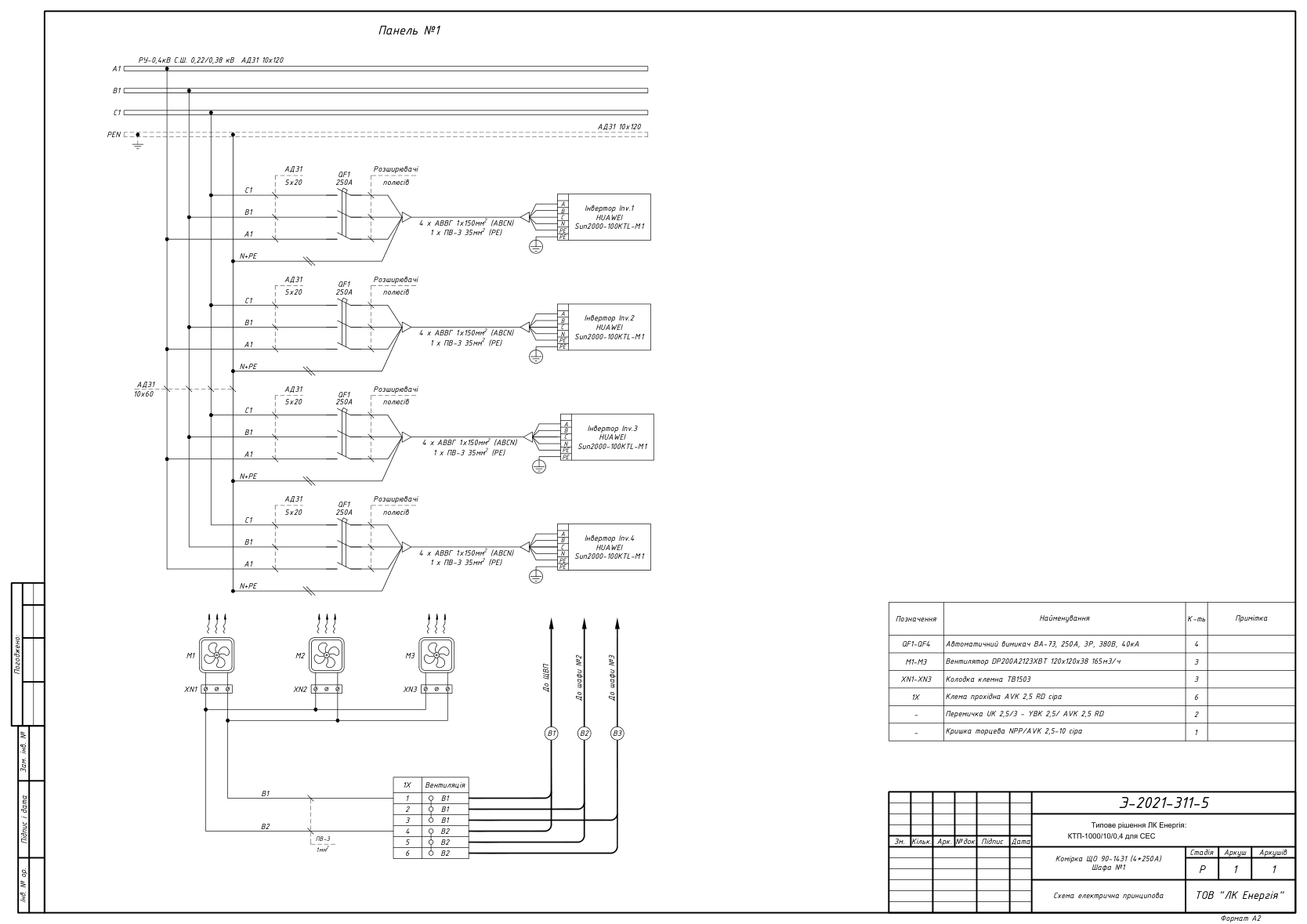

| 4 | РУ-0,4 кВ — шафи ЩО-90 | Принципові схеми: ввідна ЩО 90-1116 з ВА79Е-2000 та дві лінійні ЩО 90-1431 на фідери інверторів (4 аркуші) | |

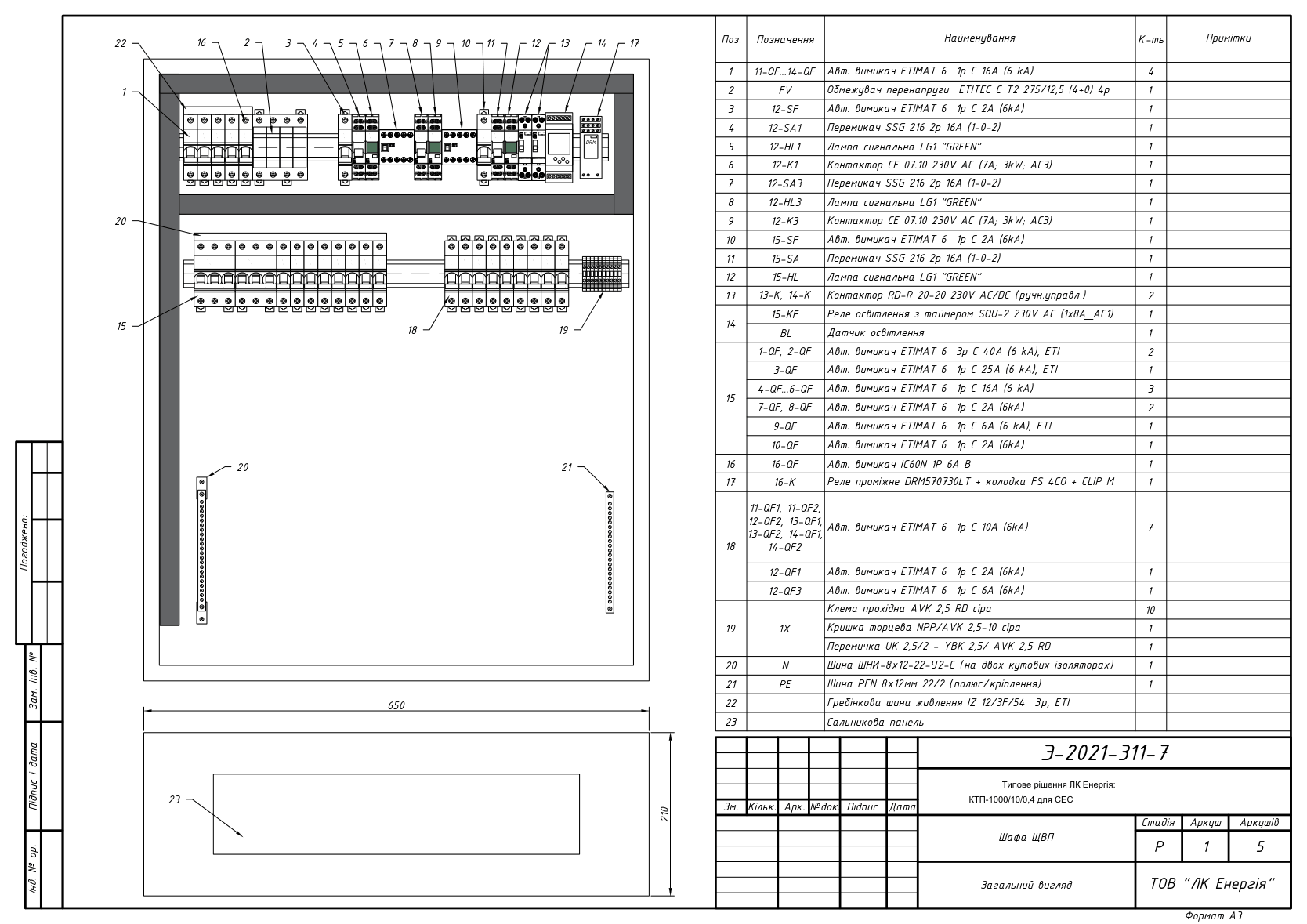

| 5 | Шафа власних потреб ЩВП | Загальний вигляд і схеми: освітлення, вентиляція, кондиціонування, пожежна сигналізація, живлення АСКОЕ/РЗА (5 аркушів) | |

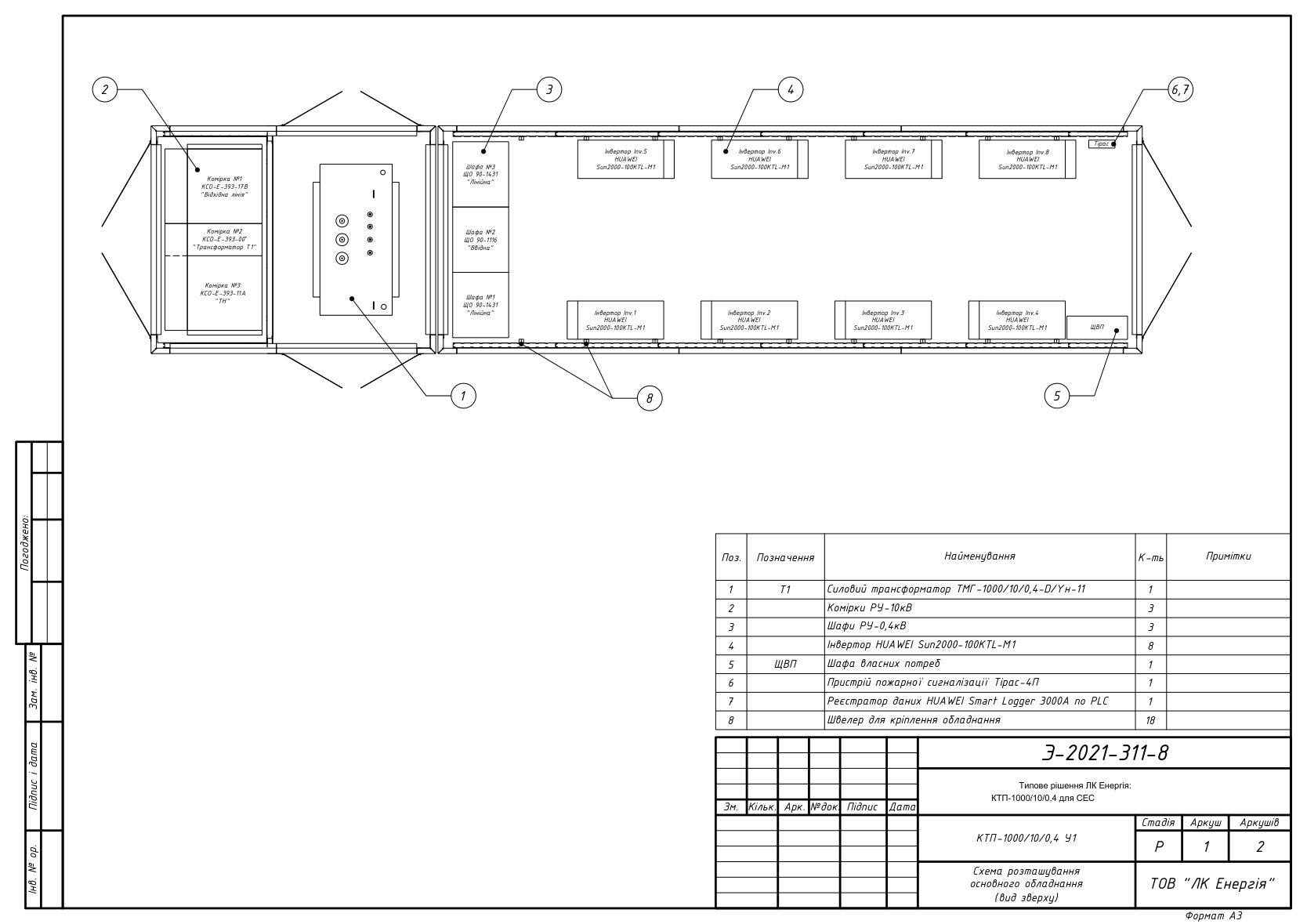

| 6 | Внутрішня проводка КТП | Розташування обладнання, освітлення, вентиляція, пожежна сигналізація, з’єднання відсіків, кабельний журнал (12 аркушів) |
Превʼю
DWG-комплект за запитом
Повний DWG-комплект надішлемо на email безкоштовно: схеми РУ-10 кВ (опитувальний лист, відхідна лінія, комірка ТН), РУ-0,4 кВ на панелях ЩО-90 та внутрішня проводка КТП з кабельним журналом.
Часті питання
Чи можна використати це рішення у проекті своєї СЕС?
Так — як типове рішення-основу для СЕС з видачею потужності 0,8 МВт (8 інверторів по 100 кВт) через одну КТП 10/0,4 кВ. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним ПУЕ/ДСТУ забезпечує проектувальник. Схеми виконані за реальним проектом СЕС 2021 року.
Яка апаратура закладена?
Комірки КСО-Е-393В і панелі ЩО-90 виробництва ЛК Енергія, вакуумний вимикач BB/TEL-10-20/630, захист РС80-МР-3221, трансформатор напруги НТАМИ-10, повітряний вимикач ВА79Е-2000, трансформатор ТМГ-1000/10/0,4, інвертори Huawei Sun2000-100KTL-M1.
Чим це рішення відрізняється від «КТП і КРП 6 кВ для СЕС»?
Те рішення — опитувальні листи блочних КТП-1250 та збірного пункту КРП для великих станцій на кілька блоків. Тут — повний комплект принципових схем однієї КТП-1000 10/0,4 кВ «під ключ»: первинні і вторинні кола, власні потреби, внутрішня проводка, кабельний журнал.
Як отримати DWG-файли?
Заповніть форму на цій сторінці — комплект надішлемо на email протягом робочого дня.
Чи виготовляє ЛК Енергія це обладнання?
Так. Комірки КСО-Е, панелі ЩО-90, шафи власних потреб і КТП у зборі виробляємо на власному виробництві в Одесі; СЕС будуємо «під ключ» як EPC-підрядник. Консультації для проектувальників: +38 067 104 94 91.
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проектувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
